SBR thực hiện nhiều công đoạn trong một bể như thế nào?
SBR biến một bể có mực nước thay đổi thành bể phản ứng và lắng theo thời gian, nhờ chuỗi nạp, phản ứng, lắng, gạn nước và chờ/xả bùn được điều khiển chặt chẽ.
Trả lời ngắn
Trả lời ngắn
Một mẻ nước lần lượt trải qua Fill, React, Settle, Draw và Idle/Waste. Khi nạp và phản ứng, bùn hoạt tính lưu lại tiếp xúc với nước mới; các đoạn sục khí và khuấy không khí có thể xử lý carbon, nitrat hóa và khử nitrat. Sau đó dừng các tác động để bùn lắng, thiết bị gạn chỉ lấy lớp nước trong phía trên, còn bùn được giữ lại và xả một phần để kiểm soát SRT. SBR thay phân chia theo không gian bằng phân chia theo thời gian, vì vậy trình tự, mực nước, van, thiết bị gạn và trạng thái bùn là cốt lõi.
Bốn điều kiện giữ đúng ranh giới theo thời gian
Thiết bị hoặc dòng chảy sai pha sẽ phá vỡ chức năng của cả chu kỳ.
Dòng vào/ra đúng pha
Lắng và gạn của SBR truyền thống cần tránh dòng vào gây xáo trộn; dòng liên tục cần bể song song, điều hòa hoặc cấu hình chuyên dụng.
Sục khí khác với khuấy
Sục khí cung cấp O₂; khuấy không sục khí có thể tạo pha thiếu khí; lắng phải dừng khuấy mạnh.
Thiết bị gạn nằm trong lớp nước trong
Cao độ, tốc độ, tỷ lệ gạn và chắn váng phải tránh hút bùn và giữ đủ sinh khối cho mẻ sau.
Chu kỳ, thể tích trao đổi và SRT cân bằng
Số mẻ, thể tích mỗi mẻ và xả bùn cùng quyết định năng lực, thời gian phản ứng và tuổi bùn.
Một bể đổi chức năng nhờ thiết bị chuyển trạng thái
Bể biến thiên thể tích có bùn, hệ khí, thiết bị cơ khí, đường vào/ra và đo mực nước.
11Bể biến thiên thể tích22Sục khí và khuấy đáy33Thiết bị gạn nổi/quay44Nạp, mực nước và vanĐiểm cần nhận biết
- 1Bể biến thiên thể tích
- 2Sục khí và khuấy đáy
- 3Thiết bị gạn nổi/quay
- 4Nạp, mực nước và van
Kết luận từ hình
Chỉ có một bể sục khí chưa đủ; chuỗi liên động mới biến nó thành SBR.
Kiểm tra tại hiện trường
Đối chiếu xu hướng PLC của mực nước, van nạp, máy thổi/khuấy, thiết bị gạn và bơm bùn trong một chu kỳ.
Bông bùn lơ lửng thực hiện phản ứng sinh học
Bọt khí, bông bùn, nước trộn phía trên và bùn gom cho thấy chuyển đổi từ phản ứng sang lắng.
11Bọt truyền oxy22Bông bùn hoạt tính33Nước bùn phía trên44Lớp bùn đang gomĐiểm cần nhận biết
- 1Bọt truyền oxy
- 2Bông bùn hoạt tính
- 3Nước bùn phía trên
- 4Lớp bùn đang gom
Kết luận từ hình
React có thể gồm cả đoạn có khí và đoạn khuấy không khí để xử lý C và N.
Kiểm tra tại hiện trường
Đặt DO, ORP, pH, NH₄, NO₃ và trạng thái khí/khuấy trên cùng trục thời gian.

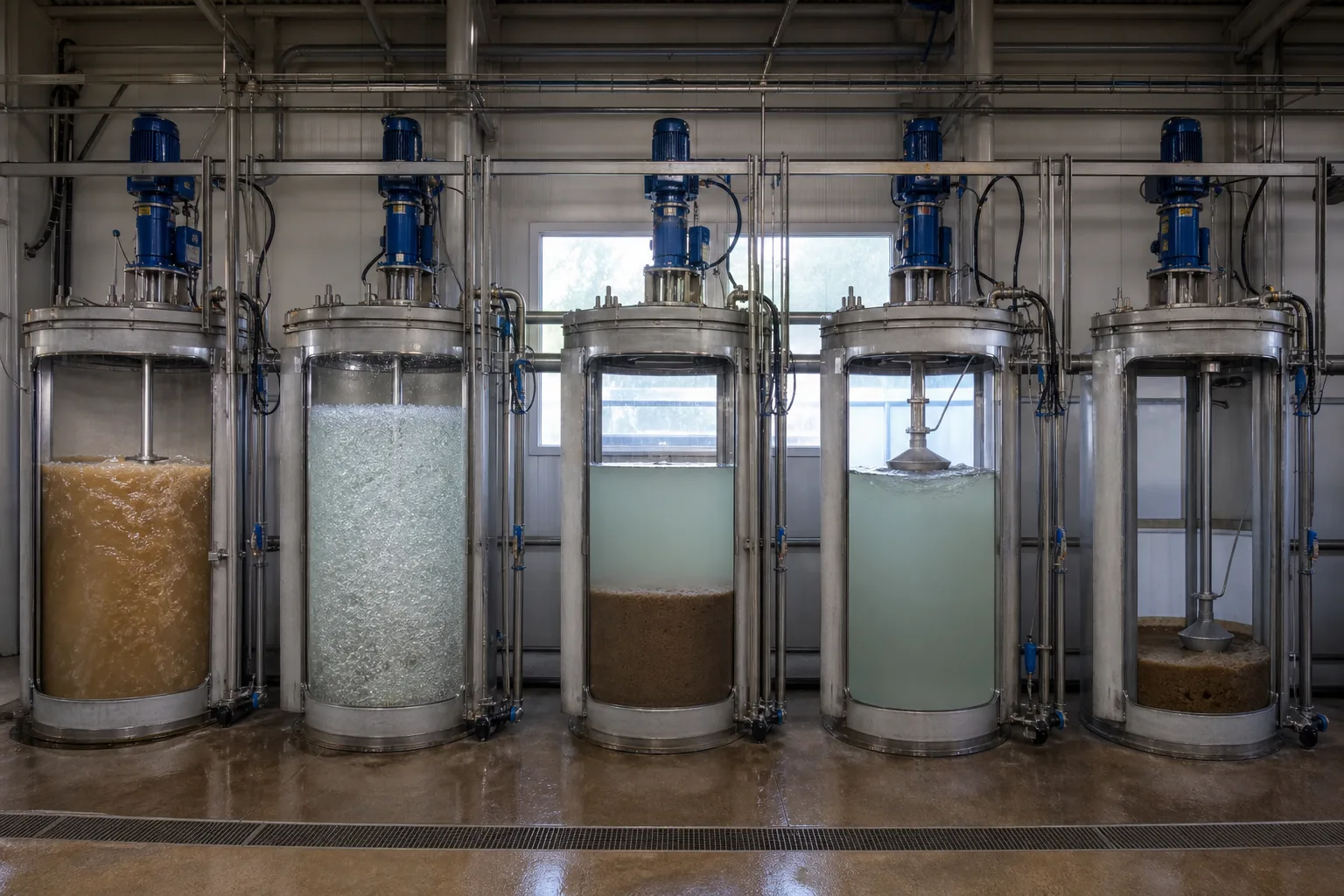

Năm bình là năm trạng thái thời gian của cùng một bể
Các bình đặt cạnh nhau giúp nhìn thấy Fill, React, Settle, Draw và Idle/Waste.
11Fill: mực nước tăng22React: sục khí/khuấy33Settle: dừng xáo trộn44Draw và Idle/WasteĐiểm cần nhận biết
- 1Fill: mực nước tăng
- 2React: sục khí/khuấy
- 3Settle: dừng xáo trộn
- 4Draw và Idle/Waste
Kết luận từ hình
Mỗi pha có hành động được phép và bị cấm; xáo trộn trong lắng/gạn sẽ kéo bùn ra ngoài.
Kiểm tra tại hiện trường
Lập ma trận cho van, khí, khuấy, gạn, xả bùn và kiểm tra liên động kể cả khi mất điện.

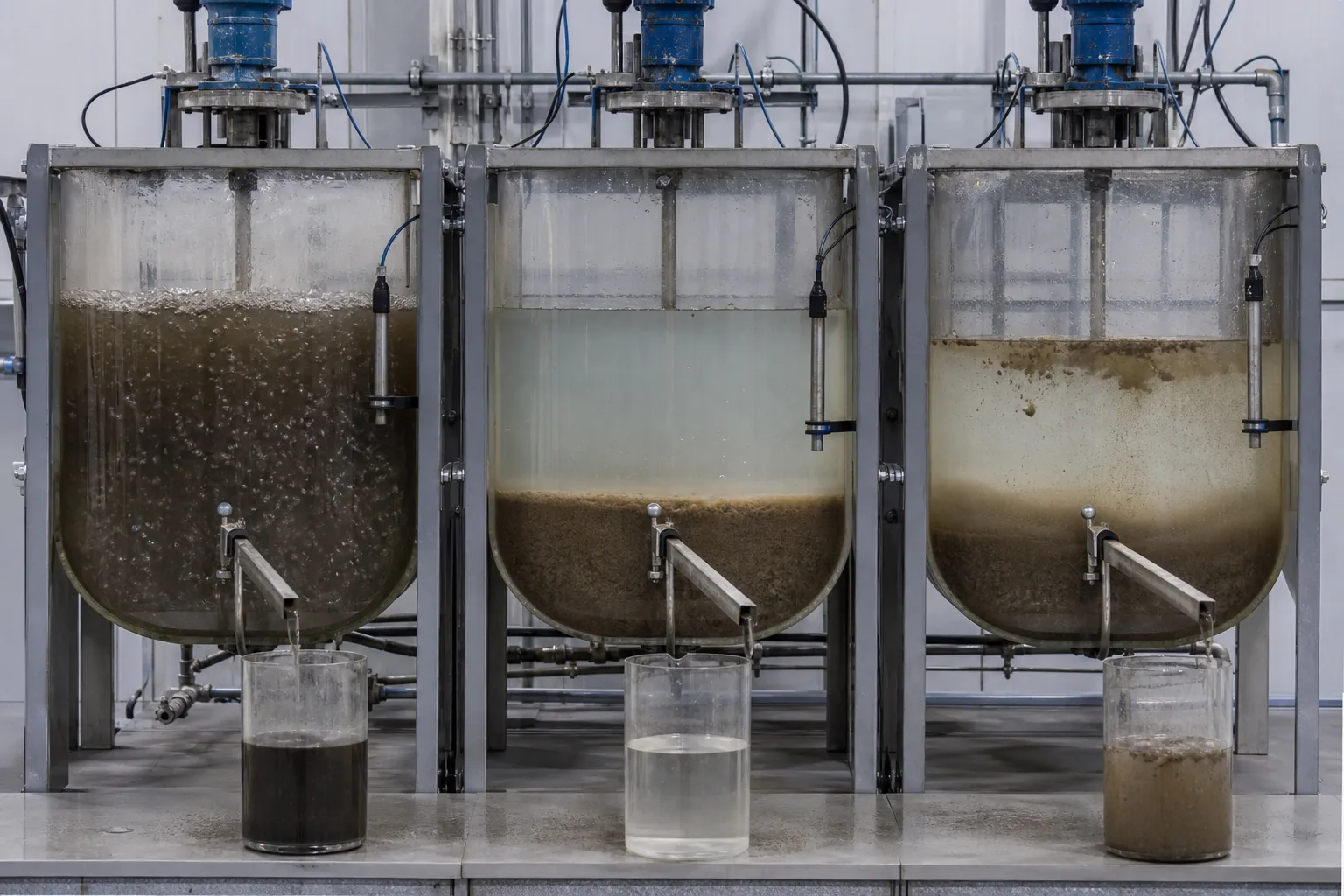

Ranh giới bùn-nước phải ổn định từ lắng đến gạn
Phản ứng có khí, lớp bùn nén dưới nước trong và trường hợp gạn bị xáo trộn cho thấy nguy cơ cuốn bùn.
11Pha trộn có khí22Ranh giới nước-bùn33Lớp bùn nén44Cuốn bùn khi gạnĐiểm cần nhận biết
- 1Pha trộn có khí
- 2Ranh giới nước-bùn
- 3Lớp bùn nén
- 4Cuốn bùn khi gạn
Kết luận từ hình
Lắng tốt vẫn có thể cho nước ra đục nếu lớp bùn cao hoặc gạn quá sâu/quá nhanh.
Kiểm tra tại hiện trường
Theo dõi cao độ bùn trước gạn và liên hệ vị trí/lưu lượng gạn với độ đục, TSS trong suốt pha Draw.

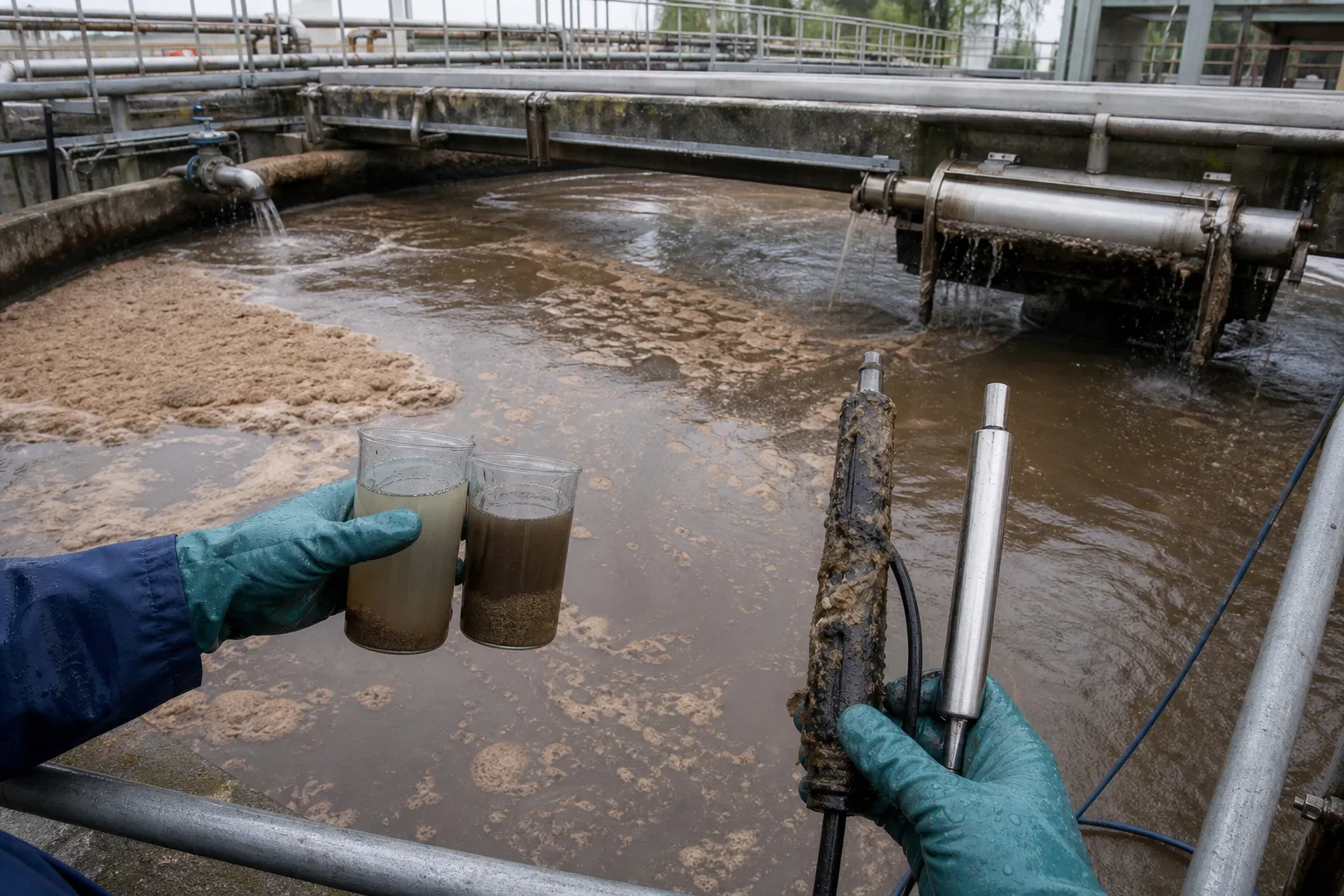

Chẩn đoán cần mẫu, cảm biến, cơ cấu và xu hướng chu kỳ
Mẫu nước, đầu dò bám bẩn, bọt và thiết bị cho thấy một số đo riêng lẻ không đủ.
11Mẫu theo từng pha22Đầu dò bẩn/trôi33Bọt và trạng thái bùn44Thiết bị nạp và gạnĐiểm cần nhận biết
- 1Mẫu theo từng pha
- 2Đầu dò bẩn/trôi
- 3Bọt và trạng thái bùn
- 4Thiết bị nạp và gạn
Kết luận từ hình
Sai mực nước đổi thể tích mẻ; đầu dò bẩn làm sai thời điểm; van hoặc gạn lỗi gây trộn mẻ và mất bùn.
Kiểm tra tại hiện trường
Đối chứng đầu dò bằng thiết bị cầm tay/phòng thí nghiệm, kiểm tra mực nước-thể tích, hành trình van/gạn và dấu thời gian mẫu.
Sáu bước cho một mẻ
Mỗi bước xác định trạng thái nước, oxy, khuấy, bùn và thiết bị.
1 Chuẩn bị
Bùn giữ lại + mực thấp
Đặt lại thiết bị và giữ sinh khối.
2 Fill
Nước vào; mực tăng
Đưa cơ chất tiếp xúc bùn trong điều kiện tĩnh, khuấy hoặc sục khí.
3 React
Chuyển sục khí/khuấy
Loại C và tổ chức xử lý N/P.
4 Settle
Dừng dòng vào, khí và khuấy mạnh
Tạo lớp nước trong trên bùn nén.
5 Draw
Nước trong → khử trùng/xả
Lấy nước mà không làm động lớp bùn.
6 Idle/Waste
Bùn dư → xử lý bùn
Chờ, điều hòa và kiểm soát MLSS/SRT.
Nhiệm vụ và nguy cơ theo pha
Thiết bị có thể bắt buộc, tùy chọn hoặc bị cấm tùy pha.
Fill
- Nhiệm vụ
- Nhận mẻ và tiếp xúc cơ chất với bùn
- Mất cân bằng
- Dòng quá lớn, chia sai hoặc van rò làm động pha tĩnh
- Bằng chứng
- Thể tích, dốc mực, tải vào, phản hồi van
React
- Nhiệm vụ
- Dùng các đoạn có/không khí cho mục tiêu C-N-P
- Mất cân bằng
- Thiếu thời gian, oxy, kiềm, nhiệt độ hoặc SRT
- Bằng chứng
- DO/ORP/pH và mẫu COD, NH₄, NO₂, NO₃, PO₄
Settle
- Nhiệm vụ
- Tạo nước trong trong bể tĩnh
- Mất cân bằng
- Bùn nở, nổi khí, khuấy/dòng vào còn lại hoặc lắng ngắn
- Bằng chứng
- Đường lắng, SVI, lớp bùn, độ đục
Draw/Idle/Waste
- Nhiệm vụ
- Lấy nước, hạ mực và kiểm soát tuổi bùn
- Mất cân bằng
- Gạn sâu/nhanh, hút váng, xả bùn sai
- Bằng chứng
- Quỹ đạo/lưu lượng gạn, TSS, mực thấp, khối lượng bùn
Năm pha là khung chung, không phải công thức cố định. Fill có thể chồng React; xử lý dinh dưỡng có thể thêm nhiều đoạn yếm khí/thiếu khí/hiếu khí; biến thể dòng liên tục cần thủy lực riêng.
Theo dõi ba nhóm dữ liệu
Chu kỳ và thủy lực
Thời gian pha, mực cao/thấp, thể tích trao đổi, lưu lượng Fill/Draw, lệch pha hai bể và sự cố tràn/bypass.
Phản ứng và bùn
DO, ORP, pH, nhiệt độ, kiềm, MLSS/MLVSS, SRT, SVI và mẫu C-N-P theo pha.
Thiết bị và nước ra
Phản hồi/cảnh báo của khí, khuấy, van, mực, gạn, bơm bùn cùng độ đục/TSS và thể tích mỗi mẻ.
Định vị sự cố theo chu kỳ
- Tín hiệu
- Nước trong trước Draw nhưng TSS tăng khi gạn
- Ưu tiên nghi ngờ
- Gạn sâu/nhanh, lớp bùn cao, hút váng hoặc rung
- Bước tiếp
- Đồng bộ vị trí/lưu lượng gạn với độ đục và kiểm tra lớp bùn, cơ cấu
- Tín hiệu
- NH₄ cuối React cao nhưng DO hiển thị cao
- Ưu tiên nghi ngờ
- SRT, nhiệt/kiềm, ức chế hoặc đầu dò báo cao giả
- Bước tiếp
- Xác minh DO, pH/kiềm, nhiệt, SRT và độc tính trước khi tăng khí
- Tín hiệu
- Mực hoặc thể tích một bể trôi qua nhiều chu kỳ
- Ưu tiên nghi ngờ
- Sai đầu đo mực, van rò, hành trình gạn hoặc chia dòng
- Bước tiếp
- Hiệu chuẩn mực-thể tích, thử kín van và cân bằng từng mẻ
- Tín hiệu
- Lớp bùn nổi có bọt khí khi lắng
- Ưu tiên nghi ngờ
- Khử nitrat trong bùn lắng
- Bước tiếp
- Kiểm tra NO₃/carbon cuối React và tối ưu pha thiếu khí, cửa sổ gạn
Bốn hiểu lầm
Một bể thay mọi công trình
Tiền xử lý, điều hòa, khử trùng và xử lý bùn vẫn có thể cần.
Thời gian pha cố định mãi
Tải, nhiệt độ và bùn thay đổi nên phải xác nhận bằng xu hướng và nước ra.
Dừng khí là lắng
Khuấy không khí là pha thiếu khí; lắng còn phải dừng xáo trộn thủy lực.
Nước đục là phản ứng chưa xong
Bùn nở, nổi khí, lớp bùn cao hoặc gạn sai cũng gây mất bùn.
