Vì sao bùn lắng trong bể lắng thứ cấp và khi nào bị cuốn trôi?
Bể lắng thứ cấp tách và làm đặc bùn hoạt tính, thu hồi sinh khối qua RAS và đưa nước trong qua máng tràn; đây không phải là bộ lọc.
Trả lời ngắn
Trả lời ngắn
Nước bùn vào giếng phân phối để giảm động lượng. Bông bùn đi xuống, tạo vùng lắng và lớp bùn nén; nước trong đi lên tới máng tràn. Cơ cấu đáy gom bùn, phần lớn trở về làm RAS và phần dư là WAS. Bùn bị cuốn khi khả năng lắng/rút bùn thấp hơn dòng rắn vào hoặc lực nước, khí nổi và xáo trộn hướng lên. Lưu lượng đỉnh, MLSS/tải rắn cao, bùn nở hoặc bông kim, lỗi RAS/cào bùn, khử nitrat trong lớp bùn và dòng tắt có dấu hiệu khác nhau.
Bốn năng lực giữ ranh giới bùn-nước
Bùn lắng tốt vẫn có thể bị cuốn nếu thủy lực, tải rắn hoặc rút bùn quá tải.
Bông lắng và nén được
Bông đặc lắng tốt; bùn sợi, phân tán, bông kim hoặc cắt mạnh gây lớp bùn nhẹ hay hạt mịn xuyên qua.
Dòng vào được tiêu năng và phân phối
Giếng vào và tấm chắn biến tia nước thành dòng hướng kính nhẹ; lưu lượng đỉnh, dòng mật độ, gió và máng không đều gây mất bùn cục bộ.
Dòng rắn nằm trong năng lực bể
Tải rắn phụ thuộc MLSS và các dòng mang rắn; lớp bùn vẫn có thể dâng khi tải thủy lực bề mặt chưa cao.
Bùn đáy được lấy đều
Cào, phễu và RAS/WAS phải lấy tồn kho; tăng RAS tối đa không luôn đúng vì cũng tăng dòng và tải rắn vào.
Bể tròn chia dòng qua trung tâm, máng biên và cào đáy
Mặt bể và phần cắt cho thấy giếng vào, vùng nước trong, máng chữ V và lớp bùn cùng cơ cấu cào.
11Giếng vào và tiêu năng22Vùng nước trong phía trên33Máng tràn quanh bể44Cào đáy và phễu bùnĐiểm cần nhận biết
- 1Giếng vào và tiêu năng
- 2Vùng nước trong phía trên
- 3Máng tràn quanh bể
- 4Cào đáy và phễu bùn
Kết luận từ hình
Thời gian lưu không đủ để giải thích: phân phối, diện tích, chiều sâu, máng và lấy bùn phải hoạt động như một hệ.
Kiểm tra tại hiện trường
So sánh mực/độ đục quanh máng, đo lớp bùn nhiều điểm và RAS, kiểm tra vòng quay, mô-men và hút từng phễu.
Bông bùn chứ không phải vi khuẩn riêng lẻ tạo phần lắng
Bông đặc, hạt mịn, lớp đang lắng và mạng sợi minh họa các hình thái khác nhau.
11Bông tương đối đặc22Hạt mịn/bông kim33Lớp lắng vùng44Khung sợi quá mứcĐiểm cần nhận biết
- 1Bông tương đối đặc
- 2Hạt mịn/bông kim
- 3Lớp lắng vùng
- 4Khung sợi quá mức
Kết luận từ hình
Bùn sợi tạo lớp nhẹ; bông phân tán có thể xuyên qua dù lớp bùn thấp. Hai kiểu mất bùn cần xử lý khác nhau.
Kiểm tra tại hiện trường
Đặt đường lắng 30 phút, SVI/thử pha loãng, hạt trong nước trên và kính hiển vi cùng nhau.

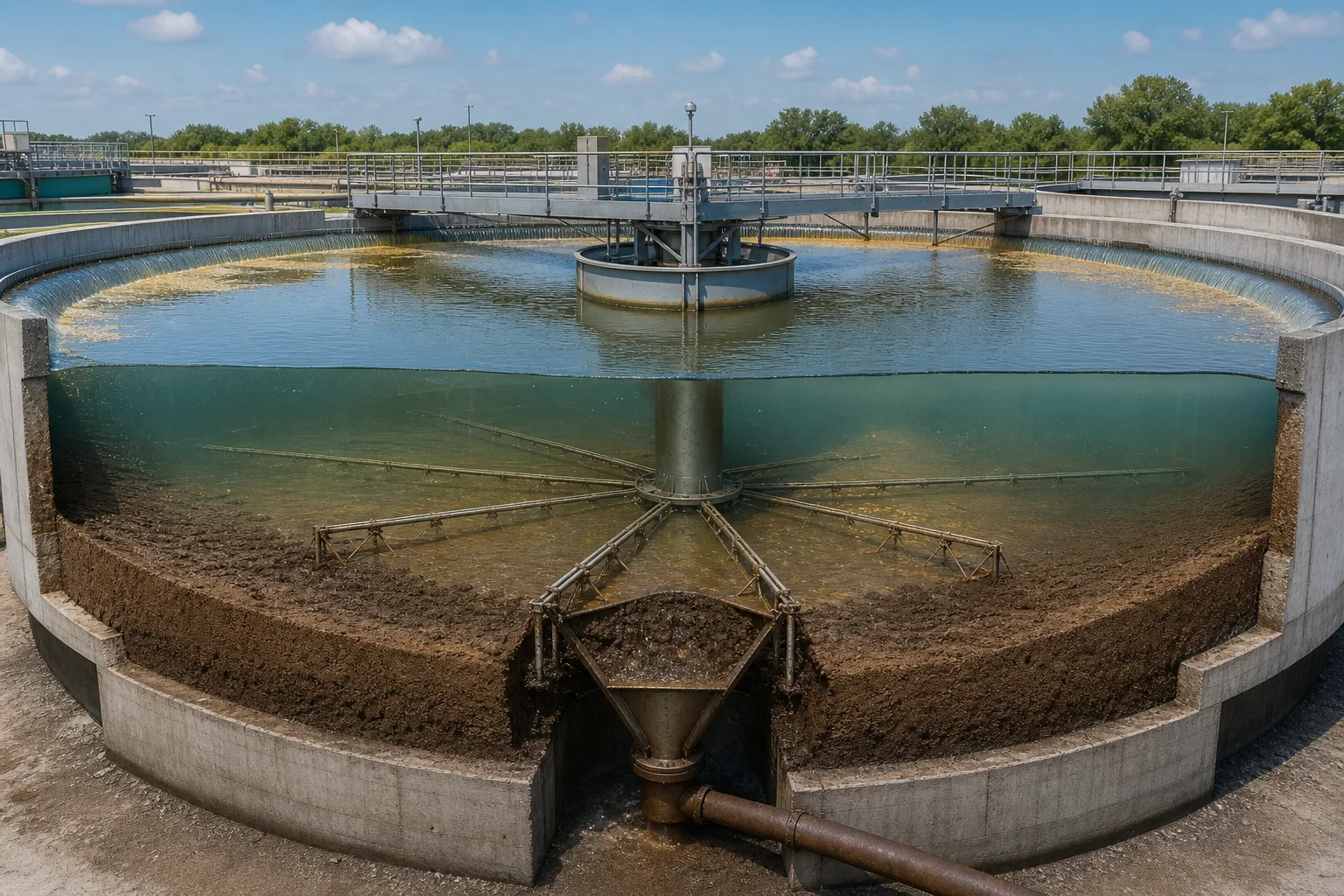

Mặt cắt nối vùng trong, lắng, nén và thu hồi RAS
Dòng rời giếng, nước trong đi lên, nồng độ bùn tăng theo chiều sâu và cào đẩy bùn về cửa ra.
11Vùng ra giếng phân phối22Dòng nước trong đi lên33Lớp lắng/nén44Cào tới cửa RAS/WASĐiểm cần nhận biết
- 1Vùng ra giếng phân phối
- 2Dòng nước trong đi lên
- 3Lớp lắng/nén
- 4Cào tới cửa RAS/WAS
Kết luận từ hình
Ranh giới ổn định là cân bằng động; ranh giới dâng liên tục cho thấy tồn kho rắn tăng nhanh hơn khả năng nén và lấy ra.
Kiểm tra tại hiện trường
Theo dõi tải rắn MLSS×dòng vào, rắn RAS/WAS và cao độ lớp bùn, đặc biệt trong giờ đỉnh.

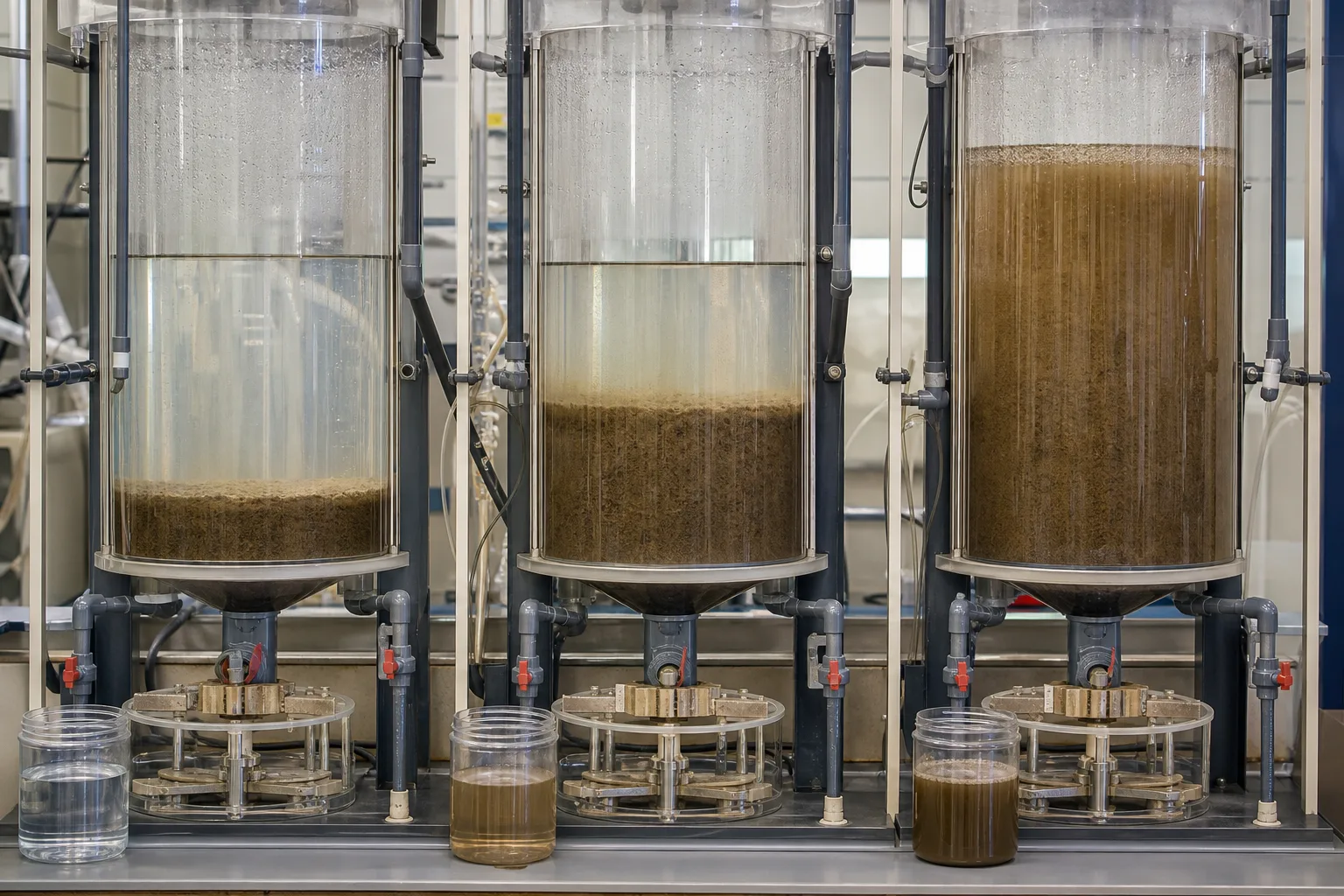

Ống lắng phân biệt ảnh hưởng nồng độ và bùn nhẹ
Các ống cho thấy lớp nước trong/bùn nén, đối chứng pha loãng và lớp bùn xốp cao.
11Nước trong và bùn nén bình thường22Đối chứng pha loãng33Lớp bùn xốp cao44Mẫu nước trên có hạt mịnĐiểm cần nhận biết
- 1Nước trong và bùn nén bình thường
- 2Đối chứng pha loãng
- 3Lớp bùn xốp cao
- 4Mẫu nước trên có hạt mịn
Kết luận từ hình
Pha loãng làm lắng nhanh hơn gợi ý nồng độ cao; không cải thiện gợi ý hình thái nhẹ. Nhưng ống không có dòng liên tục và cào bùn.
Kiểm tra tại hiện trường
Ghi 2, 5, 10, 30 phút cho mẫu gốc/pha loãng, tính SVI và đối chiếu lớp bùn, TSS, kính hiển vi.

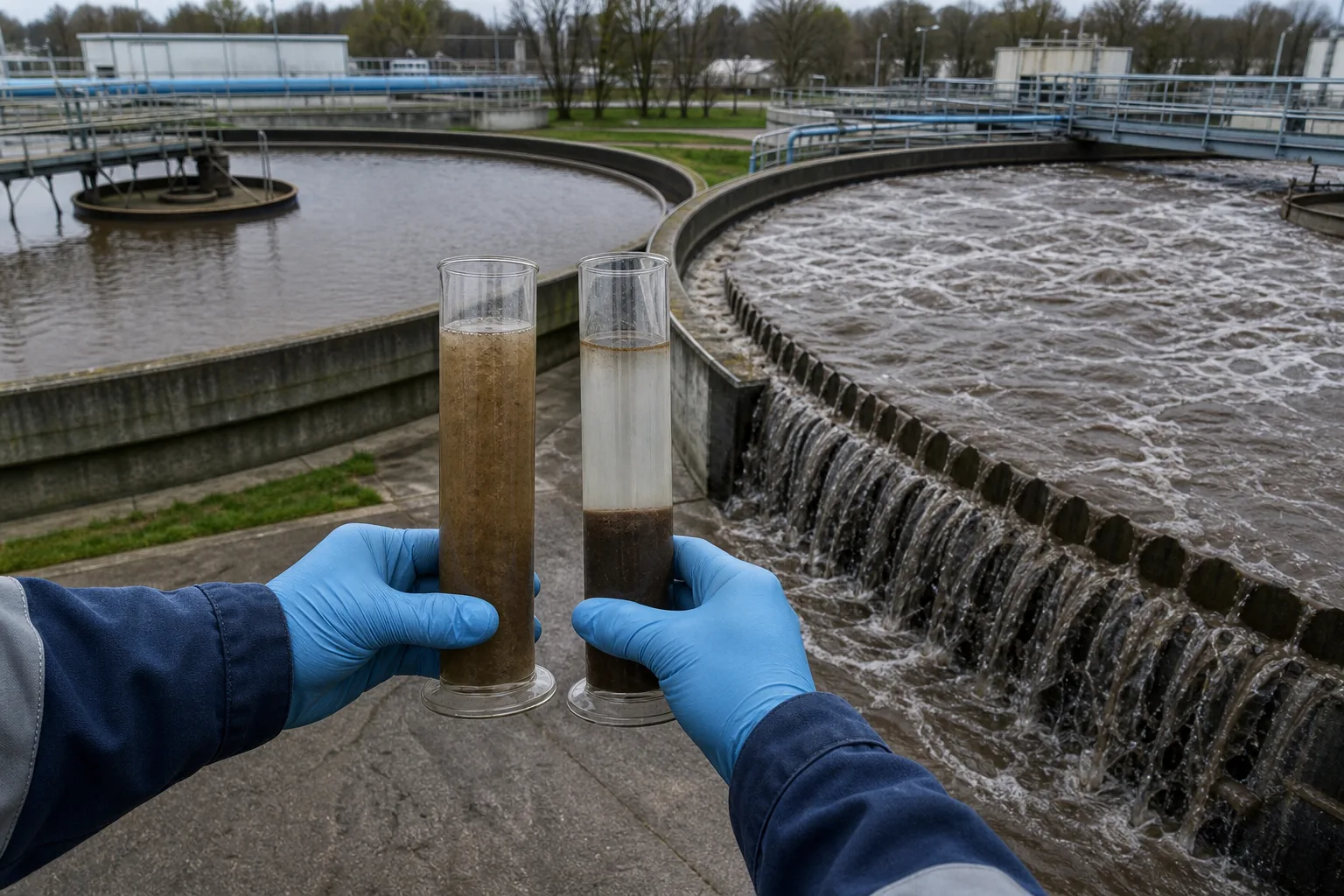

Chẩn đoán đồng bộ mẫu, lớp bùn và bối cảnh vận hành
Hai mẫu lắng nằm giữa bể sinh học và bể lắng; nền cho thấy bể lắng yên cạnh nước bùn đang xáo trộn.
11Mẫu lắng nước bùn22Mẫu pha loãng/đối chứng33Lớp bùn và mặt bể44Trạng thái bể sinh học liền kềĐiểm cần nhận biết
- 1Mẫu lắng nước bùn
- 2Mẫu pha loãng/đối chứng
- 3Lớp bùn và mặt bể
- 4Trạng thái bể sinh học liền kề
Kết luận từ hình
Đục toàn chu vi gợi ý tải hoặc bùn; đục một đoạn gợi ý thủy lực, gió, máng/cào; mảng nổi có khí gợi ý khử nitrat.
Kiểm tra tại hiện trường
Lập bản đồ TSS/độ đục và lớp bùn quanh bể cùng lưu lượng, MLSS, RAS/WAS, NO₃, nhiệt độ, SVI và trạng thái cào.
Sáu bước phân chia nước và bùn
Theo cả nước và chất rắn để thấy hai nhiệm vụ làm trong và thu hồi bùn.
1 Nước bùn vào
Dòng mang rắn → giếng
Phân phối nước sau sinh học lên diện tích lắng.
2 Tiêu năng
Tia mạnh → dòng nhẹ
Giảm dòng tắt, cắt bông và xáo trộn.
3 Lắng vùng
Bông ↓; nước trong ↑
Tạo ranh giới và giữ sinh khối.
4 Nén bùn
Bông dày → bùn đáy đặc
Tăng nồng độ dòng đáy.
5 RAS và WAS
Bùn đáy → bể sinh học/xử lý
Giữ sinh khối, kiểm soát SRT và tồn kho.
6 Nước qua máng
Nước trên → khử trùng/xử lý sâu
Thu nước trong đều và theo dõi TSS.
Bốn ranh giới gây cuốn bùn
Phân loại trước khi thay đổi vận hành.
Thủy lực vào/ra
- Nhiệm vụ
- Chia dòng, tiêu năng và thu nước đều
- Mất cân bằng
- Đỉnh, dòng mật độ, tắt, máng lệch hoặc gió
- Bằng chứng
- Lưu lượng, giếng và bản đồ mực/đục quanh máng
Lắng và dòng rắn
- Nhiệm vụ
- Lắng, tạo ranh giới và nén
- Mất cân bằng
- MLSS/tải cao, lắng chậm hoặc nén kém
- Bằng chứng
- Tải rắn, lớp bùn, đường lắng, SVI
Hình thái bùn
- Nhiệm vụ
- Tạo bông đủ cỡ, đặc và bền
- Mất cân bằng
- Bùn sợi, phân tán, bông kim, cắt hoặc độc
- Bằng chứng
- Kính hiển vi, pha loãng, kích thước bông, OUR
Cào/RAS/WAS
- Nhiệm vụ
- Lấy bùn đáy đều và kiểm soát SRT
- Mất cân bằng
- Lỗi cào, phễu, bơm/ống hoặc hồi lưu sai
- Bằng chứng
- Mô-men, hút phễu, RAS, WAS và khí lớp bùn
Giới hạn phải theo hình học, lưu lượng đỉnh, nhiệt độ, MLSS, SVI, RAS và hồ sơ thiết kế của công trình. Tăng RAS vừa đổi lấy bùn vừa đổi dòng và tải rắn, nên cần cân bằng đầy đủ.
Đồng bộ ba nhóm bằng chứng
Thủy lực và cân bằng rắn
Lưu lượng tổng/từng bể, đỉnh, MLSS, phân phối, RAS/WAS, tải bề mặt và tải rắn.
Khả năng lắng và sinh học
Đường 2–30 phút, SVI/pha loãng, nước trên, kính hiển vi, SRT/F:M, DO, nhiệt và sự cố độc/cắt.
Bản đồ bể và nước ra
Lớp bùn nhiều điểm, TSS/đục quanh máng, bọt/khí, giếng, máng, tấm chắn, mô-men cào và từng phễu.
Cùng TSS cao nhưng nguyên nhân khác
- Tín hiệu
- Lớp bùn toàn bể dâng, ban đầu nước trên trong rồi tràn bùn
- Ưu tiên nghi ngờ
- Dòng rắn vào vượt lắng/nén và RAS/WAS
- Bước tiếp
- Cân bằng rắn từng bể, kiểm tra phễu/RAS và phục hồi thiết bị
- Tín hiệu
- Lớp xốp cao, mẫu gốc và pha loãng đều chậm, nhiều sợi
- Ưu tiên nghi ngờ
- Bùn sợi nhẹ chứ không chỉ nồng độ cao
- Bước tiếp
- Kiểm tra SRT/F:M, DO, dinh dưỡng, nước thối/sulfide và vùng chọn lọc
- Tín hiệu
- Lớp thấp nhưng nước ra có bông kim mịn đều
- Ưu tiên nghi ngờ
- Bông phân tán/yếu, cắt, tuổi bùn lệch hoặc hồi phục sau sốc
- Bước tiếp
- Kiểm tra kính, SRT/F:M, cắt, dinh dưỡng/độc; không chỉ tăng RAS
- Tín hiệu
- Mảng có khí nổi hoặc chỉ một đoạn máng đục
- Ưu tiên nghi ngờ
- Khử nitrat trong bùn hoặc lỗi thủy lực/máng/gió/cào cục bộ
- Bước tiếp
- Kiểm NO₃ và thời gian lưu bùn; hoặc lập bản đồ và kiểm giếng, máng, cào
Bốn hiểu lầm
Bể càng lớn, lưu càng lâu càng tốt
Diện tích, sâu, phân phối và lấy bùn phải đồng bộ; lưu bùn lâu có thể nổi khí.
Lớp cao thì mở RAS tối đa
RAS đổi cả lấy bùn và tải vào; kiểm tra phễu, nồng độ, bơm và cân bằng trước.
SVI cao luôn là sợi; SVI thấp không cuốn bùn
Hạt mịn, thủy lực, khí và lỗi cơ khí vẫn gây mất bùn.
TSS cao là phản ứng sinh học kém
Phải tách lỗi phản ứng khỏi lỗi phân tách, dù hai phần có liên hệ.
