Áp suất, lưu lượng và độ dẫn điện cho biết gì về hệ RO?

Đọc áp suất như lực và trở lực thủy lực, lưu lượng như phân bổ nước/tải màng, độ dẫn như phân bổ ion; kết hợp bằng cân bằng và xu hướng chuẩn hóa.

Trả lời trực tiếp

Trả lời trực tiếp

Áp suất cho biết lực bơm và tổn thất qua ống, van, spacer; lưu lượng cho biết nước cấp chia thành permeate và concentrate, do đó quyết định thu hồi, flux và crossflow; độ dẫn điện là đại diện phụ thuộc nhiệt độ cho sự phân bố ion. Không tín hiệu nào tự nó là kết luận sự cố. Áp cấp tăng có thể do nước lạnh/mặn hơn, bám bẩn, thu hồi hoặc áp ngược permeate; lưu lượng permeate giảm có thể do điều kiện vận hành; độ dẫn permeate tăng có thể do nước cấp, thu hồi, pH/CO₂, bù nhiệt, cảm biến, bypass seal hoặc hỏng màng và không đại diện TOC/vi sinh/hạt. Hãy ghi đồng thời P-Q-độ dẫn-nhiệt độ-pH ở ba dòng, kiểm Qf≈Qp+Qc và xấp xỉ ion QfCf≈QpCp+QcCc, rồi chuẩn hóa lưu lượng, salt passage và chênh áp về cùng nhiệt độ, độ mặn, áp suất và thu hồi trước khi so với đường nền sạch.

Bốn điều kiện để đọc đúng

Mỗi giá trị cần đúng vị trí, trạng thái ổn định và chuẩn tham chiếu.

Gắn đúng mọi điểm áp

Áp cấp, vào/ra cấp, concentrate và permeate trả lời khác nhau; NDP còn gồm áp suất thẩm thấu.

Khép phân dòng nước

Ổn định không nhánh ẩn: Qf gần Qp+Qc; flux, crossflow và thu hồi là ba tải khác nhau.

Đồng nhất nhiệt độ độ dẫn

Độ dẫn phụ thuộc nhiệt độ/ion; online, cầm tay và lab cần cùng bù nhiệt, dòng chảy và chuẩn.

Chuẩn hóa trạng thái ổn định

Nhiệt, mặn, thu hồi, áp và áp ngược thay đổi kết quả biểu kiến; không dùng dữ liệu khởi động.

1

Phòng điều khiển phải ánh xạ bơm, cấp màng, tín hiệu online và mẫu

SCADA trước bơm và dãy màng; thiết bị hiện trường và người vận hành kiểm mẫu thật.

Phòng điều khiển phải ánh xạ bơm, cấp màng, tín hiệu online và mẫu：Xu hướng/cảnh báo SCADA、Bơm cao áp và lực cấp、Bình RO và đường nước theo cấp、Thiết bị online và mẫu đối chứng1234

Điểm cần nhận biết

  1. 1Xu hướng/cảnh báo SCADA
  2. 2Bơm cao áp và lực cấp
  3. 3Bình RO và đường nước theo cấp
  4. 4Thiết bị online và mẫu đối chứng

Kết luận từ hình

Số chỉ có ý nghĩa khi tag gắn đúng điểm vật lý.

Cách kiểm tra

Đối chiếu P&ID, tag, đơn vị, dải, vị trí, hiệu chuẩn, chỉ thị tại chỗ và cân bằng.

2

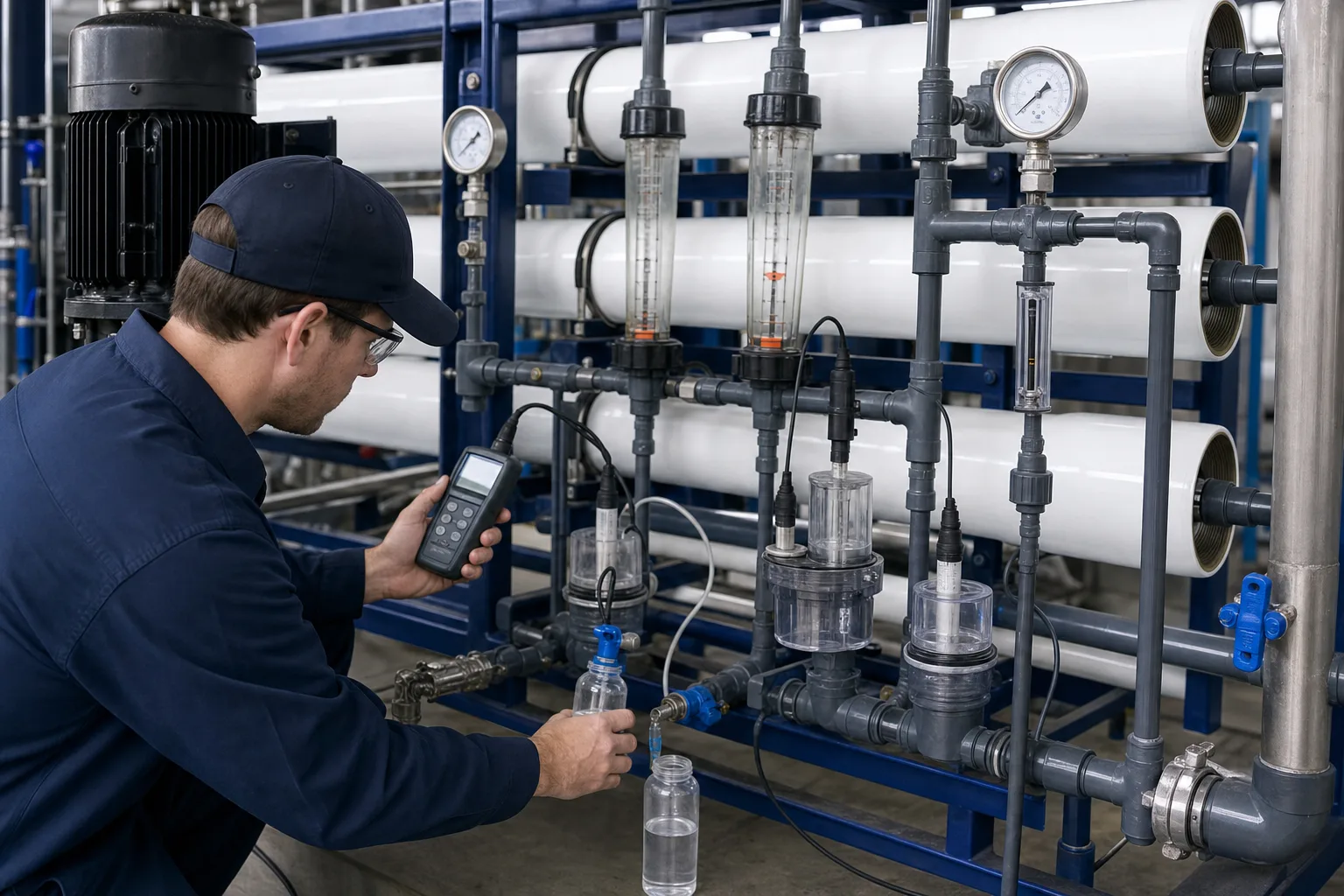

Đồng hồ, rotameter và cell độ dẫn đo lực, lượng và ion cùng lúc

Áp suất qua màng, lưu lượng nhánh và probe được đối chiếu với máy cầm tay.

Đồng hồ, rotameter và cell độ dẫn đo lực, lượng và ion cùng lúc：Áp vào/ra cấp màng、Rotameter permeate/concentrate、Cell độ dẫn và nhiệt độ、Máy cầm tay và mẫu cùng điểm1234

Điểm cần nhận biết

  1. 1Áp vào/ra cấp màng
  2. 2Rotameter permeate/concentrate
  3. 3Cell độ dẫn và nhiệt độ
  4. 4Máy cầm tay và mẫu cùng điểm

Kết luận từ hình

Đọc đồng bộ tránh nhầm quá độ thành suy giảm màng.

Cách kiểm tra

Cùng phút ghi Qf/Qp/Qc, Pf/Pc/Pp, Cf/Cp/Cc, nhiệt và pH.

3

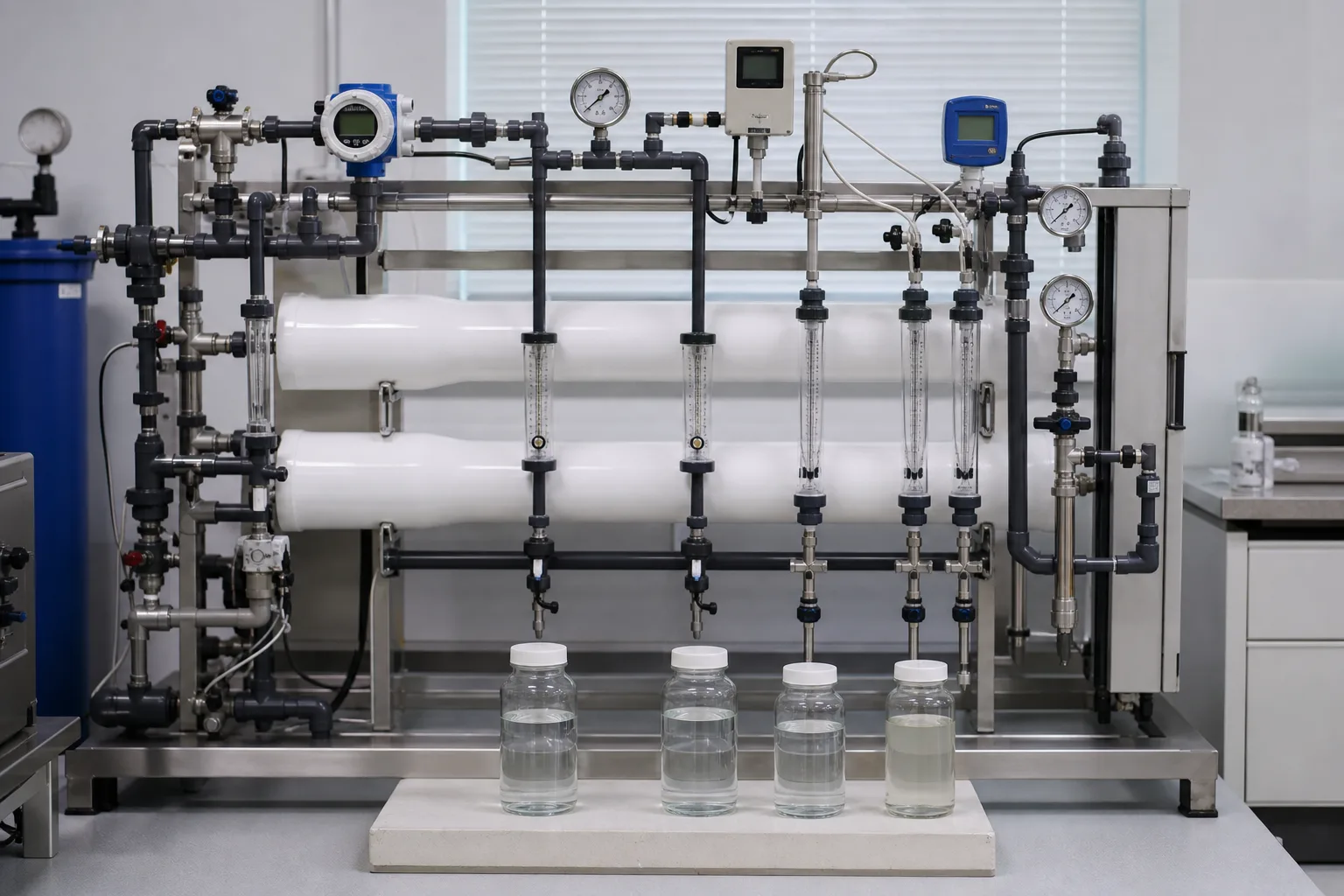

Bệ trong suốt biến ba dòng thành cân bằng nước và muối

Lưu lượng/áp cấp, nhánh, điểm độ dẫn và mẫu cặp cho thấy thiết bị nào không nhất quán.

Bệ trong suốt biến ba dòng thành cân bằng nước và muối：Chuẩn lưu lượng/áp cấp、Lưu lượng hai nhánh、Áp và độ dẫn cấp/concentrate、Mẫu và kết quả cân bằng1234

Điểm cần nhận biết

  1. 1Chuẩn lưu lượng/áp cấp
  2. 2Lưu lượng hai nhánh
  3. 3Áp và độ dẫn cấp/concentrate
  4. 4Mẫu và kết quả cân bằng

Kết luận từ hình

Qf≈Qp+Qc; độ dẫn cùng nhiệt có thể sàng lọc QfCf≈QpCp+QcCc.

Cách kiểm tra

Đồng nhất đơn vị/bù nhiệt, loại flush/recycle/tồn kho và dùng ion lab khi cần.

4

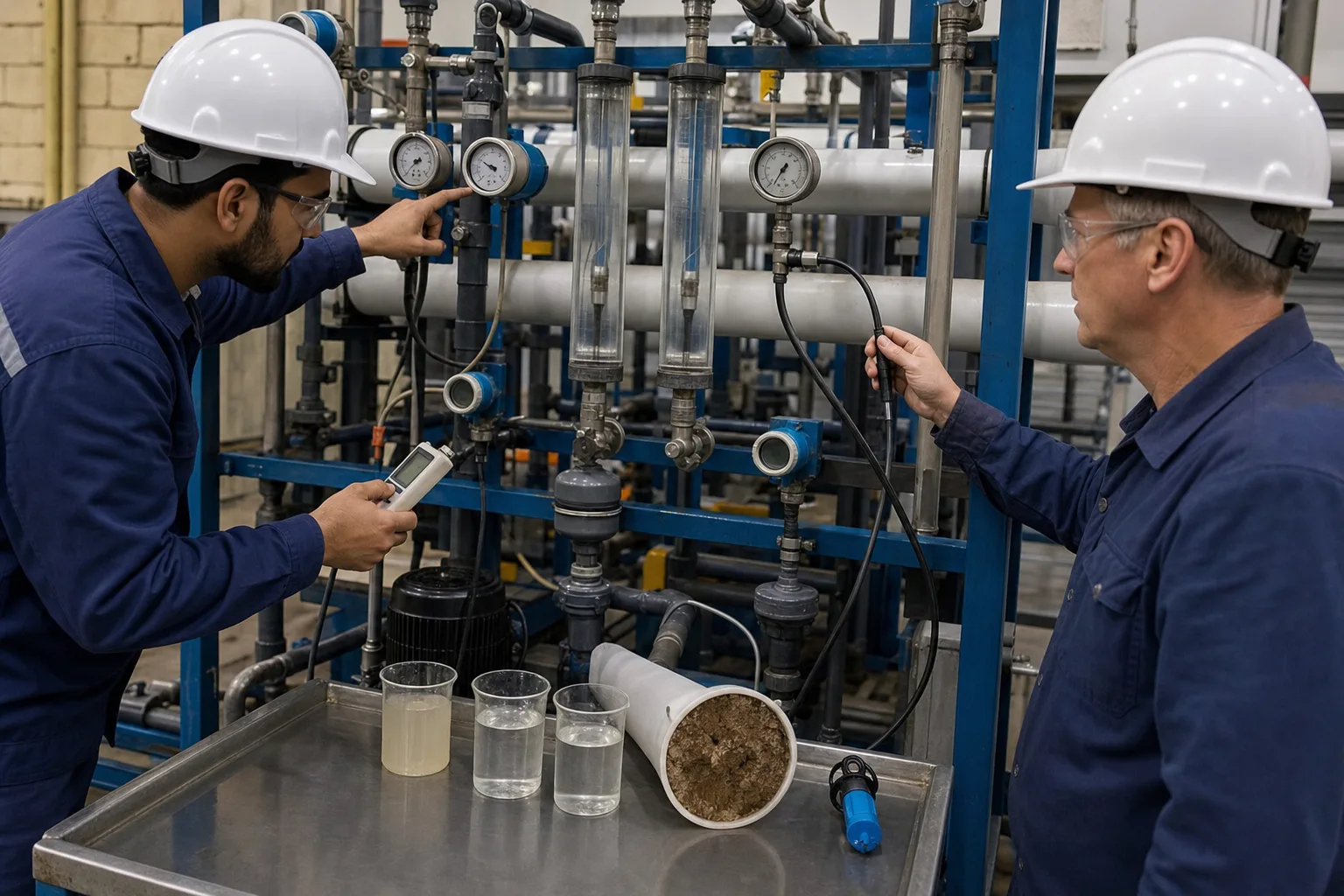

Người vận hành nối xu hướng với áp, độ dẫn độc lập, mẫu và màng bẩn

Probe áp, máy cầm tay, ba mẫu và phần tử có cặn tạo bằng chứng độc lập.

Người vận hành nối xu hướng với áp, độ dẫn độc lập, mẫu và màng bẩn：Đối chiếu gauge/transmitter、Online so với cầm tay、Mẫu feed/permeate/concentrate、Màng bẩn và cặn1234

Điểm cần nhận biết

  1. 1Đối chiếu gauge/transmitter
  2. 2Online so với cầm tay
  3. 3Mẫu feed/permeate/concentrate
  4. 4Màng bẩn và cặn

Kết luận từ hình

Chỉ kết luận khi xu hướng chuẩn hóa, QA đo lường và bằng chứng vật lý đồng thuận.

Cách kiểm tra

Loại trôi cảm biến, tắc lấy áp, sai đơn vị/bù nhiệt và bypass trước khi vệ sinh.

5

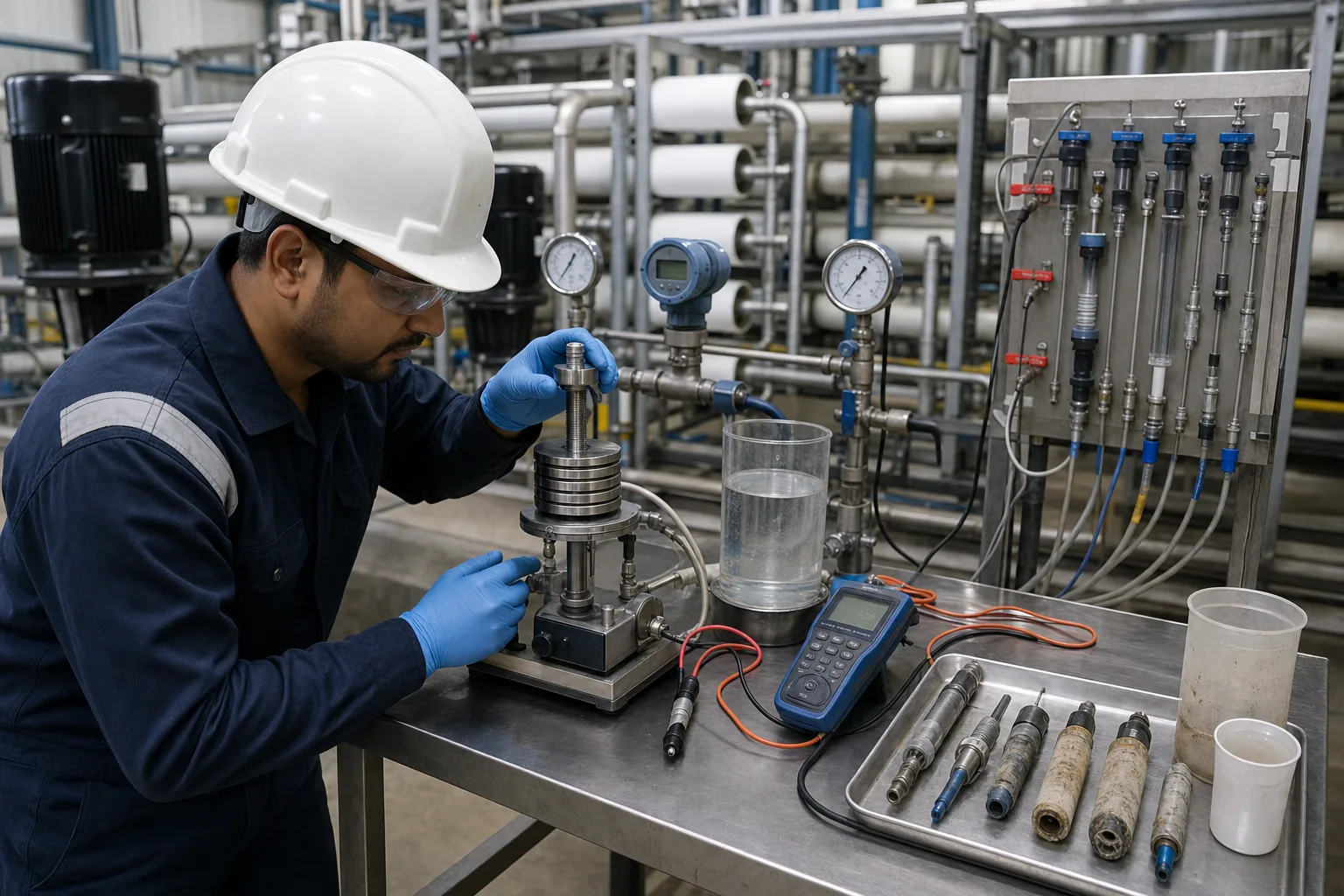

Bàn bảo trì cho thấy cảm biến cũng có thể là nguyên nhân

Chuẩn, cell, ống mẫu và probe bẩn được kiểm cạnh thiết bị đang chạy.

Bàn bảo trì cho thấy cảm biến cũng có thể là nguyên nhân：Gauge/transmitter tham chiếu、Máy độ dẫn và chuẩn、Cell/ống mẫu/bộ probe、Cảm biến bẩn hoặc lão hóa1234

Điểm cần nhận biết

  1. 1Gauge/transmitter tham chiếu
  2. 2Máy độ dẫn và chuẩn
  3. 3Cell/ống mẫu/bộ probe
  4. 4Cảm biến bẩn hoặc lão hóa

Kết luận từ hình

Tắc ống áp, lệch zero/span, bọt/cặn và sai nhiệt có thể tạo xu hướng giả.

Cách kiểm tra

Làm sạch, xả khí, hiệu chuẩn và lưu sai số trước/sau.

Tám bước từ số đo đến chẩn đoán

Chứng minh dữ liệu tin cậy trước khi giải thích màng.

  1. 1. Chốt ranh giới

    Feed → permeate + concentrate

    Đánh dấu bypass/recycle/flush/tồn kho.

  2. 2. Khớp điểm

    P&ID → thiết bị → SCADA

    Đúng tag, cấp, đơn vị.

  3. 3. Ổn định

    Khởi động → P-Q-chất lượng ổn định

    Bỏ quá độ.

  4. 4. Cân bằng nước

    Qf≈Qp+Qc

    Phát hiện nhánh, rò, mức và sai lưu lượng.

  5. 5. Kiểm ion

    QfCf≈QpCp+QcCc

    Sàng lọc độ dẫn đồng bộ.

  6. 6. Tính chỉ số

    Thu hồi, DP, passage

    Biến điểm thành hiệu năng.

  7. 7. Chuẩn hóa

    Đo → T/mặn/P/thu hồi chuẩn

    Tách điều kiện và suy giảm.

  8. 8. Xác nhận

    Xu hướng → hiệu chuẩn/mẫu/cấp/vệ sinh

    Xác nhận trước hành động.

Mỗi tín hiệu làm gì

Nêu cả giới hạn và dữ liệu đi kèm.

Áp suất/DP

Ý nghĩa
Lực bơm, áp ngược và trở lực ở cùng lưu lượng.
Không tự chứng minh
Áp cao không tự chứng minh tắc.
Đi kèm
Q, T/mặn, áp theo cấp/permeate, bơm/van, Q chuẩn hóa.

Ba lưu lượng

Ý nghĩa
Phân nước, thu hồi, flux, crossflow, cân bằng.
Không tự chứng minh
Qp thấp không tự chứng minh bám bẩn.
Đi kèm
Ba Q, diện tích, P/T, bồn, bypass, flux chuẩn.

Ba độ dẫn

Ý nghĩa
Đại diện ion, passage/rejection và cân bằng gần đúng.
Không tự chứng minh
Cp cao không tự chứng minh màng hỏng.
Đi kèm
T/pH, Cf/Cp/Cc, ion, hiệu chuẩn, vị trí.

Xu hướng chuẩn hóa

Ý nghĩa
Thay đổi thật của Q, passage và DP.
Không tự chứng minh
Input sai tạo xu hướng giả đẹp.
Đi kèm
Đường nền, log ổn định, audit input và đáp ứng vệ sinh.

Độ dẫn không phải điểm chất lượng tổng; không thay TOC, vi sinh, hạt, silica/boron hoặc integrity theo mục đích nước.

Bốn bộ dữ liệu đồng bộ

Mạng áp

Hút/xả bơm, vào/ra cấp, concentrate/permeate, van, VFD, đơn vị.

Phân dòng

Feed, permeate, concentrate, bypass/recycle, mức và thu hồi.

Ion/nhiệt

Cf/Cp/Cc, nhiệt/bù, pH và ion/TDS lab.

Trạng thái so sánh

Thời gian, flush/CIP, nguồn, liều, nhiệt, mặn, thu hồi và chuẩn.

Tổ hợp thu hẹp nguyên nhân

Dấu hiệu
Pf giữ Qp tăng, Qp chuẩn giảm, DP bình thường
Khả năng
Bám bề mặt/nén, T-mặn hoặc áp ngược
Bước đầu
Kiểm T/mặn/Pp, chuẩn hóa và vị trí
Dấu hiệu
DP cấp tăng, crossflow bị hạn
Khả năng
Tắc spacer/sinh học/cặn/van
Bước đầu
Xác minh DP cùng Q, tap/van và tiền xử lý
Dấu hiệu
Passage chuẩn tăng, Q/DP ít đổi
Khả năng
Seal/bypass, oxy hóa/hỏng hoặc đo sai
Bước đầu
Hiệu chuẩn, lấy mẫu nhánh, pH/CO₂, integrity
Dấu hiệu
Cả cân bằng Q và độ dẫn hỏng
Khả năng
Thiết bị, bù, thời gian, bypass/tồn kho
Bước đầu
Audit trước khi xử lý màng

Bốn hiểu lầm

Áp cao là màng bẩn

Nhiệt, mặn, lưu lượng, thu hồi, van và áp ngược đều ảnh hưởng.

Qp thấp là tắc

Chuẩn hóa và kiểm lưu lượng trước.

Cp cao là rách màng

Feed, CO₂/pH, bù nhiệt, probe và seal cần kiểm.

Ba số online là đủ

Còn cần vị trí, ổn định, hiệu chuẩn, cân bằng, cấp và mẫu.
