CIP axit và kiềm lần lượt làm sạch gì?
Ghép hóa chất và thứ tự CIP RO/NF với cặn, kiểm soát tuần hoàn/ngâm và nghiệm thu bằng hiệu năng chuẩn hóa.
Trả lời trực tiếp
Trả lời trực tiếp
Axit và kiềm không phải hai lần rửa mạnh thay thế nhau. Axit chủ yếu hòa tan CaCO₃ và một số oxide/hydroxide sắt; kiềm, thường cùng chất hoạt động bề mặt, tạo phức hay phân tán, xử lý hữu cơ, dầu, keo, cặn liên quan silica và biofilm. Công thức, pH, nhiệt độ, vận tốc, thời gian và tuổi cặn quyết định kết quả. Cặn sulfate/Ba/Sr và silica già rất khó; không dùng H₂SO₄ vì có nguy cơ kết tủa CaSO₄. Cặn thực tế thường hỗn hợp, nên hướng dẫn FilmTec thường khuyến nghị kiềm trước, xả kỹ rồi axit; chỉ axit trước khi đã biết cặn gần như chỉ là CaCO₃ hoặc oxide/hydroxide sắt. CIP phải dựa trên Qp, salt passage và ΔP chuẩn hóa, dùng nước permeate/DI để pha, đẩy nước ở áp thấp, tuần hoàn từng stage đủ crossflow, theo dõi pH/T/Q/ΔP/màu/đục, thay dung dịch đã tải và nghiệm thu sau vận hành ổn định.
Bốn câu hỏi trước khi chọn
Cặn và giới hạn màng quyết định công thức.
Cặn là gì, không chỉ màu gì?
Ghép vị trí stage, xu hướng chuẩn hóa, feed, cartridge và phân tích cặn.
Bao pH–T–thời gian của màng?
PA, CA và từng RO/NF khác nhau; pH cực đoan thường hạ T cho phép.
Lớp đơn hay hỗn hợp?
Ma trận hữu cơ/biofilm thường bọc khoáng; hỗn hợp thường kiềm trước.
Đủ sớm và đúng thủy lực?
Cặn già nén/kết tinh; Q thấp không kéo cặn, ΔP cao gây hỏng.
CIP hiện trường quản lý hóa chất, bồn, bơm/lọc và stage cô lập
PPE, thùng tách biệt, bồn khuấy và ống hồi áp thấp tạo vòng kín.
11Axit/kiềm tách biệt và PPE22Bồn CIP khuấy, đo nhiệt33Bơm/lọc/Q-P và hồi44Stage RO được cô lậpĐiểm nhận biết
- 1Axit/kiềm tách biệt và PPE
- 2Bồn CIP khuấy, đo nhiệt
- 3Bơm/lọc/Q-P và hồi
- 4Stage RO được cô lập
Kết luận hình
CIP là hệ hóa học–thủy lực có kiểm soát.
Cách kiểm tra
Kiểm SDS, cô lập, van, thể tích, lọc, nhiệt, đo, vòi khẩn cấp và bồn thải.

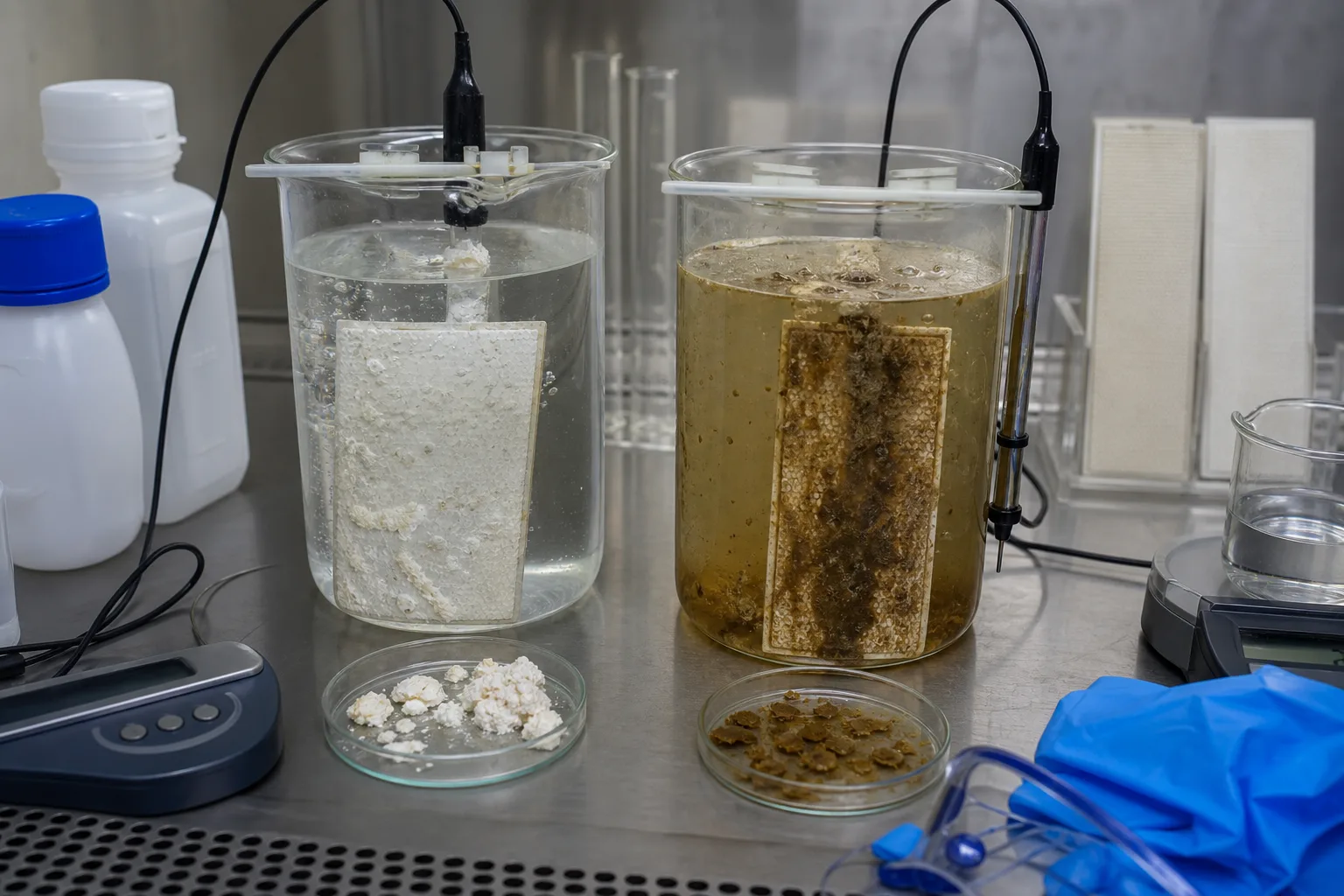

Cặn trắng và lớp hữu cơ nâu theo hai đường hóa học
Coupon carbonate trong axit và ma trận nâu trong kiềm; probe chỉ nhu cầu hóa chất.
11Cặn carbonate/kim loại22Axit và nhu cầu pH33Hữu cơ/keo/biofilm44Kiềm/phân tán và pHĐiểm nhận biết
- 1Cặn carbonate/kim loại
- 2Axit và nhu cầu pH
- 3Hữu cơ/keo/biofilm
- 4Kiềm/phân tán và pH
Kết luận hình
Axit ưu tiên khoáng tan axit; kiềm ưu tiên hữu cơ/sinh học, nhưng silica/sulfate cần nhận dạng.
Cách kiểm tra
Giữ mẫu/blank; dùng độ tan, TOC/tro, nguyên tố, kính/ATP và pH hồi.

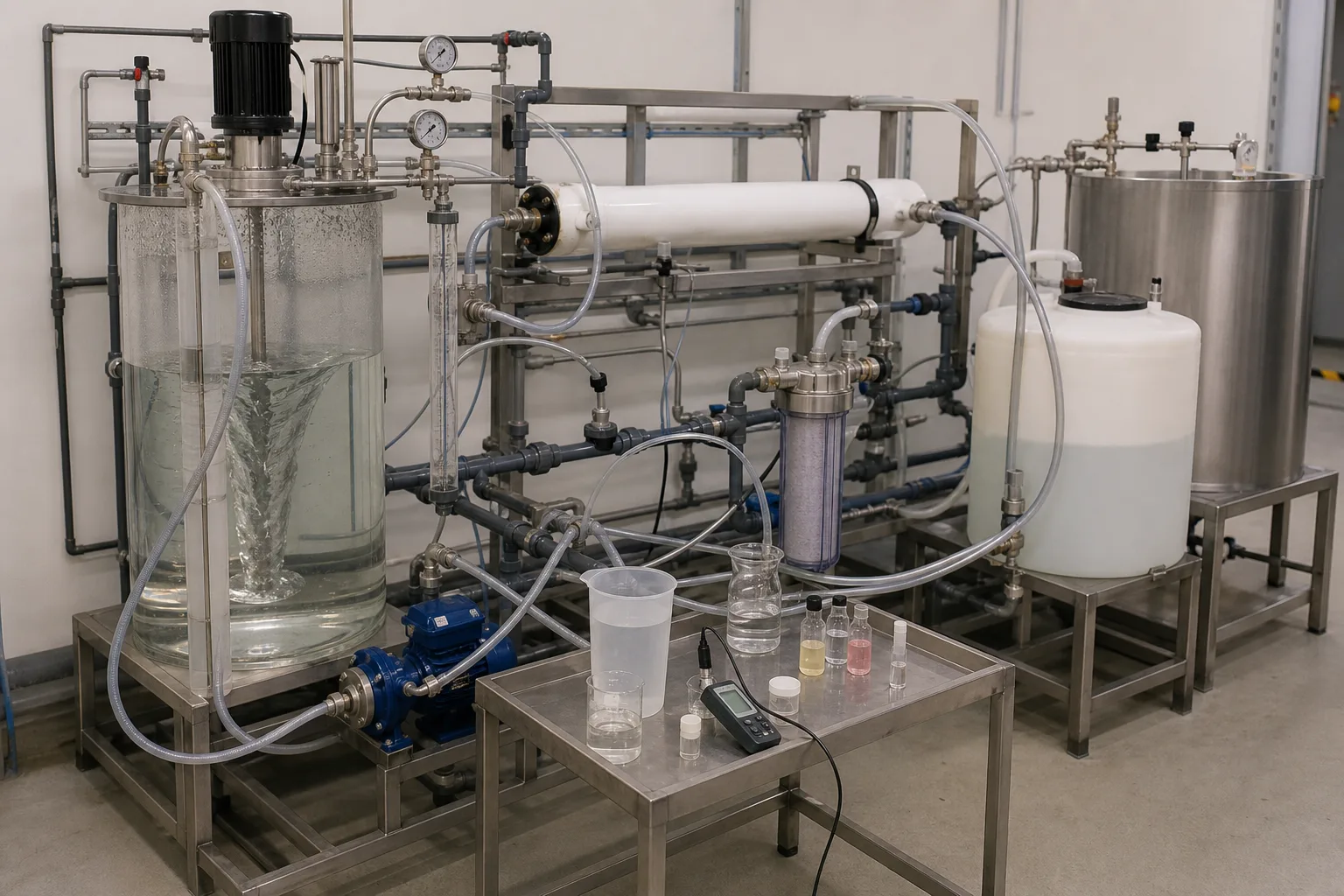

Vòng trong suốt cho thấy đẩy, tuần hoàn, lọc, ngâm và hồi
Bồn trộn cấp một vessel qua Q/P; lọc hồi và mẫu theo thời gian giữ cặn.
11Tồn kho bồn pH/T22Bơm áp thấp và Q/ΔP33Đường feed–concentrate vessel44Lọc hồi và mẫu theo giờĐiểm nhận biết
- 1Tồn kho bồn pH/T
- 2Bơm áp thấp và Q/ΔP
- 3Đường feed–concentrate vessel
- 4Lọc hồi và mẫu theo giờ
Kết luận hình
Áp thấp hạn permeate, crossflow đủ tạo shear; cần cả hai.
Cách kiểm tra
Đẩy ở khoảng nửa Q, tăng tới Q hãng, theo dõi ΔP, rửa từng stage và tuần hoàn lúc ngâm.

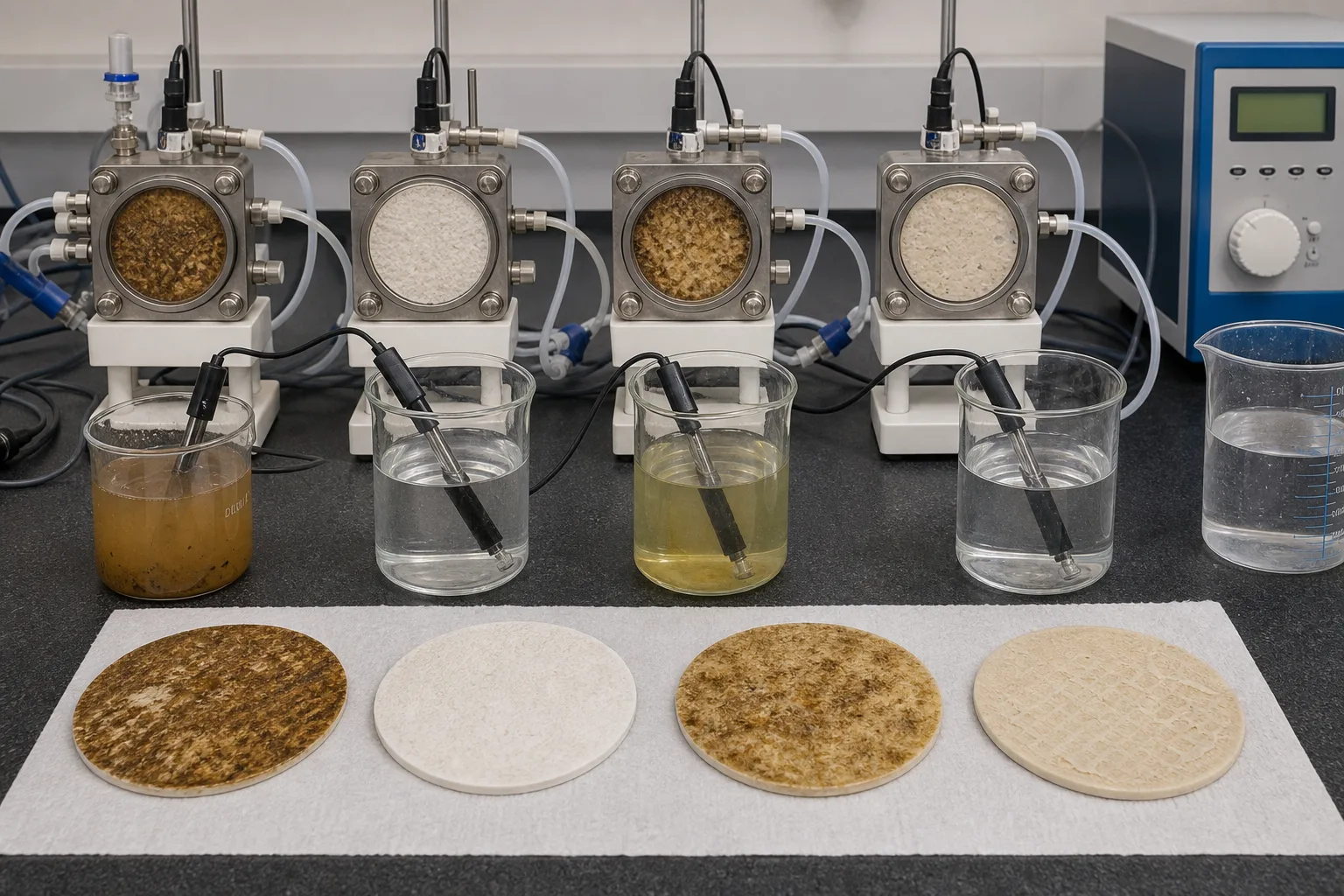

Bốn thử song song cho thấy ghép hóa chất và thứ tự
Bẩn gốc, kiềm, axit sai thứ tự và kiềm–xả–axit được so sánh.
11Nền bẩn hỗn hợp22Bỏ hữu cơ sau kiềm33Cặn sau axit trước44Kết quả kiềm–xả–axitĐiểm nhận biết
- 1Nền bẩn hỗn hợp
- 2Bỏ hữu cơ sau kiềm
- 3Cặn sau axit trước
- 4Kết quả kiềm–xả–axit
Kết luận hình
pH không đủ; công thức và thứ tự quyết định phân tán hay cố định.
Cách kiểm tra
Thử coupon cùng diện tích/T/Q/thời gian và so khối lượng, kính, flux/passage.

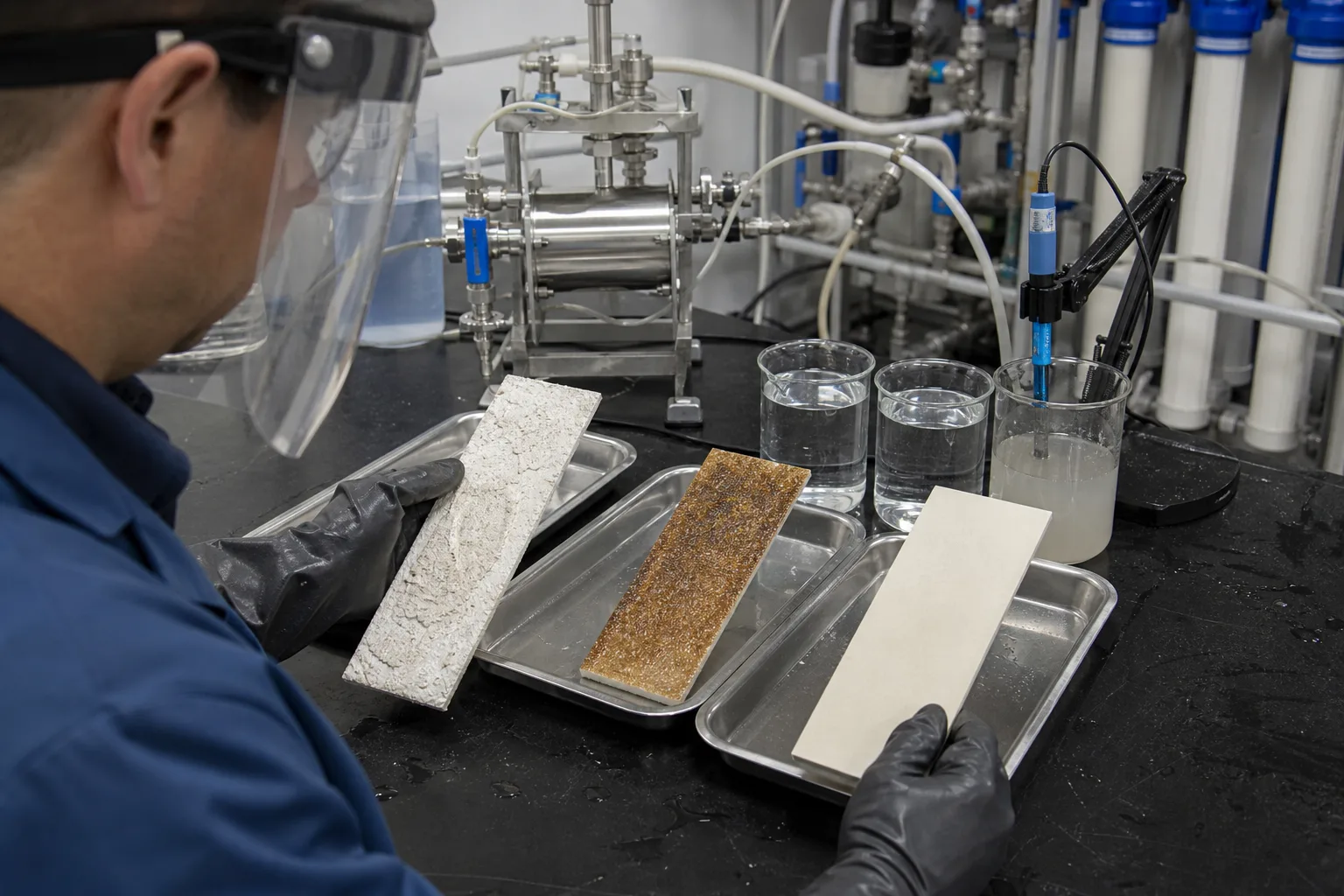

Coupon trước/sau, mẫu dung dịch và dữ liệu chuẩn hóa khép nghiệm thu
Khoáng, hữu cơ, coupon sạch và mẫu pH/đục nối bề mặt với pilot.
11Coupon khoáng/hòa tan22Coupon hữu cơ/phân tán33Coupon đã xả/toàn vẹn44pH/đục/màu theo thời gianĐiểm nhận biết
- 1Coupon khoáng/hòa tan
- 2Coupon hữu cơ/phân tán
- 3Coupon đã xả/toàn vẹn
- 4pH/đục/màu theo thời gian
Kết luận hình
Dung dịch đen không là điểm cuối; Qp, passage, ΔP chuẩn hóa phải hồi phục.
Cách kiểm tra
Ghi chỉ số ổn định trước/sau; nếu sạch ngoài mà không hồi, phân tích cặn già/nén/hỏng.
Chín bước CIP
Một hồ sơ cho chẩn đoán, hóa học, thủy lực, an toàn và kết quả.
1. Trigger
Qp chuẩn↓ / passage↑ / ΔP↑
Lo ảnh hưởng vận hành.
2. Định vị
Stage + mẫu
Nhận dạng lớp.
3. Công thức
Cặn + màng → chất/thứ tự
Thường kiềm rồi axit.
4. Pha an toàn
Permeate/DI + chất + pH/T
Trong SDS/bao màng.
5. Đẩy thấp
Nửa Q, P thấp
Đẩy nước công nghệ.
6. Tuần hoàn/ngâm
Shear ↔ soak
Hòa/phân tán và kéo cặn.
7. Theo dõi
pH/T/Q/ΔP + màu/đục
Thay dung dịch tải.
8. Xả
RO/DI → endpoint
Tránh phản ứng chéo.
9. Nghiệm thu
Qp/passage/ΔP chuẩn
Chứng minh hồi và sửa gốc.
Bốn lớp và hướng rửa
Điểm đầu, không thay manual.
Carbonate/oxide sắt
- Hướng
- Axit hòa tan/tạo phức.
- Bẫy
- H₂SO₄ tạo CaSO₄; lớp hỗn hợp phức tạp.
- Xác nhận
- Nguyên tố/độ tan/pH/vị trí/phục hồi.
Hữu cơ/dầu/keo/biofilm
- Hướng
- Kiềm + surfactant/chelant/dispersant.
- Bẫy
- NaOH đơn không luôn đủ; diệt không phải loại bỏ.
- Xác nhận
- TOC/tro/kính/ATP và Qp/ΔP.
Silica/sulfate/Ba/Sr
- Hướng
- Phát hiện sớm, công thức hãng.
- Bẫy
- Cặn già khó hồi; hóa chất cực đoan hại màng.
- Xác nhận
- ICP/khoáng/bão hòa/coupon.
Hỗn hợp
- Hướng
- Kiềm mở lớp, xả, axit bỏ khoáng.
- Bẫy
- Axit trước có thể làm silica/humic/biofilm xấu hơn.
- Xác nhận
- Mẫu từng bước và đáp ứng chuẩn.
Mốc FilmTec chung: Qp chuẩn giảm khoảng 10%, passage tăng 5–10% hoặc ΔP chuẩn tăng 10–15%; dùng manual mới nhất của phần tử.
Bốn bộ bằng chứng
Nền
Qp/passage/ΔP chuẩn, feed/SDI/sinh học, vị trí/sự kiện.
Hóa học
Lô/nồng độ, nước pha, pH đầu/hồi, T, thời gian, SDS.
Thủy lực/tải
Q/P/ΔP stage, đẩy/ngâm/tuần hoàn, lọc, màu/đục/thay.
Kết quả/gốc
Endpoint xả, chất thải, phục hồi chuẩn, integrity và sửa upstream.
Đọc hiện tượng
- Hiện tượng
- ΔP stage đầu, nhớt nâu, ATP/TOC cao
- Hướng
- Biofilm/hữu cơ/keo
- Bước
- Kiềm phân tán, Q từng stage, sửa tiền xử lý
- Hiện tượng
- Q stage cuối giảm, cặn trắng tan axit
- Hướng
- Carbonate
- Bước
- Xác nhận rồi axit; sửa recovery/pH/antiscalant
- Hiện tượng
- Dung dịch nhanh tối/đục, pH trôi
- Hướng
- Tải cao/hóa chất hết
- Bước
- Bổ sung hoặc thay trước tái lắng
- Hiện tượng
- Nhìn sạch nhưng hiệu năng không hồi
- Hướng
- Cặn già/nén/sai chất/hỏng
- Bước
- Dừng CIP cực đoan và phân tích
Bốn hiểu lầm
Axit mọi khoáng, kiềm mọi hữu cơ
Silica, sulfate và lớp trưởng thành cần công thức riêng.
Mạnh/nóng/lâu hơn
Phải ở trong bao pH–T–thời gian.
Trắng là axit trước
Màu không phải khoáng học; lớp hỗn hợp có thể xấu.
Nước hồi đen là xong
Cần xả đạt và hiệu năng chuẩn hồi.
