Bên trong bình áp lực RO thực sự có gì?

Theo ba đường dòng, nước thấm và tải dọc qua vỏ FRP, phần tử cuộn xoắn, khớp nối, phớt nước muối, nắp và vòng chịu lực.

Trả lời trực tiếp

Trả lời trực tiếp

Bình áp lực RO không khử muối; nó là biên chịu áp FRP chứa và định vị các phần tử màng. Nước cấp có áp đi vào spacer cấp và chạy dọc qua chuỗi phần tử cuộn xoắn. Một phần thấm qua màng, xoắn theo lớp dẫn nước vào ống tâm rồi qua interconnector và O-ring đến cổng nước thấm; nước cô đặc tiếp tục về hạ lưu. Phớt nước muối chặn bypass giữa vỏ phần tử và lòng bình. End adapter nối ống tâm ngoài cùng với cổng permeate. Vòng thrust hoặc bộ chịu tải quy định truyền tải thủy lực dọc trục từ dãy phần tử vào bình, còn shim/bộ nạp loại khe hở. Cụm nắp gồm đầu bịt, gioăng, vòng chặn phân đoạn và cổng, cấu hình tùy model. Số phần tử, hướng phớt, cổng, thrust và khe nạp phải theo manual OEM. Trước khi mở nắp phải dừng, cô lập, lockout, xả áp, xác nhận 0 áp, tháo và rửa; tuyệt đối không nới nắp khi còn áp.

Bốn biên phải đúng đồng thời

Phân tách, an toàn áp và bảo trì do các cụm khác nhau đảm bảo; không thể gọi mọi lỗi là hỏng màng.

Biên áp nguyên vẹn và được đỡ đúng

Vỏ, rãnh đầu, gioăng, cổng và yên không được xước/craze/nứt, ăn hóa chất hay dịch chuyển; không khoan, mài hoặc đổi gối ngoài quy định OEM.

Chuỗi ống permeate kín liên tục

Interconnector, adapter và O-ring nối ống tâm và cách ly nước muối cao; lệch, cắt, thiếu hoặc bẩn làm conductivity tăng đột ngột.

Bypass và chuyển động dọc được khống chế

Phớt brine chặn bypass; thrust chịu tải đúng hướng; shim loại play để tránh shock khởi-dừng và telescoping.

Hướng, vị trí và phần cứng truy xuất được

Ghi vị trí từng element, hướng dòng/phớt, connector, shim và chi tiết nắp để gắn ΔP, fouling và salt passage với vị trí thật.

1

Nạp tại hiện trường tách rõ phần tử màng với vỏ chịu áp FRP

Kỹ thuật viên căn xe nạp theo trục bình; đầu mở lộ vị trí cụm nắp, còn piping nối feed, concentrate và permeate.

Nạp tại hiện trường tách rõ phần tử màng với vỏ chịu áp FRP：Vỏ chịu áp FRP、Phần tử cuộn xoắn và xe nạp、Đầu mở / vị trí adapter、Piping feed/concentrate cao áp1234

Điểm nhận dạng

  1. 1Vỏ chịu áp FRP
  2. 2Phần tử cuộn xoắn và xe nạp
  3. 3Đầu mở / vị trí adapter
  4. 4Piping feed/concentrate cao áp

Kết luận từ hình

Bình chịu áp và định vị; element mới phân tách. O-ring khô/kẹp, dụng cụ sắc hoặc đẩy lệch có thể gây tăng conductivity hay rò ngoài dù nhìn như đã nạp xong.

Kiểm tra hiện trường

Xác nhận model/rating, mũi tên dòng, cổng và yên; làm sạch lòng, dùng lubricant được phép, kiểm wrapper/phớt và ghi serial, vị trí, hướng.

2

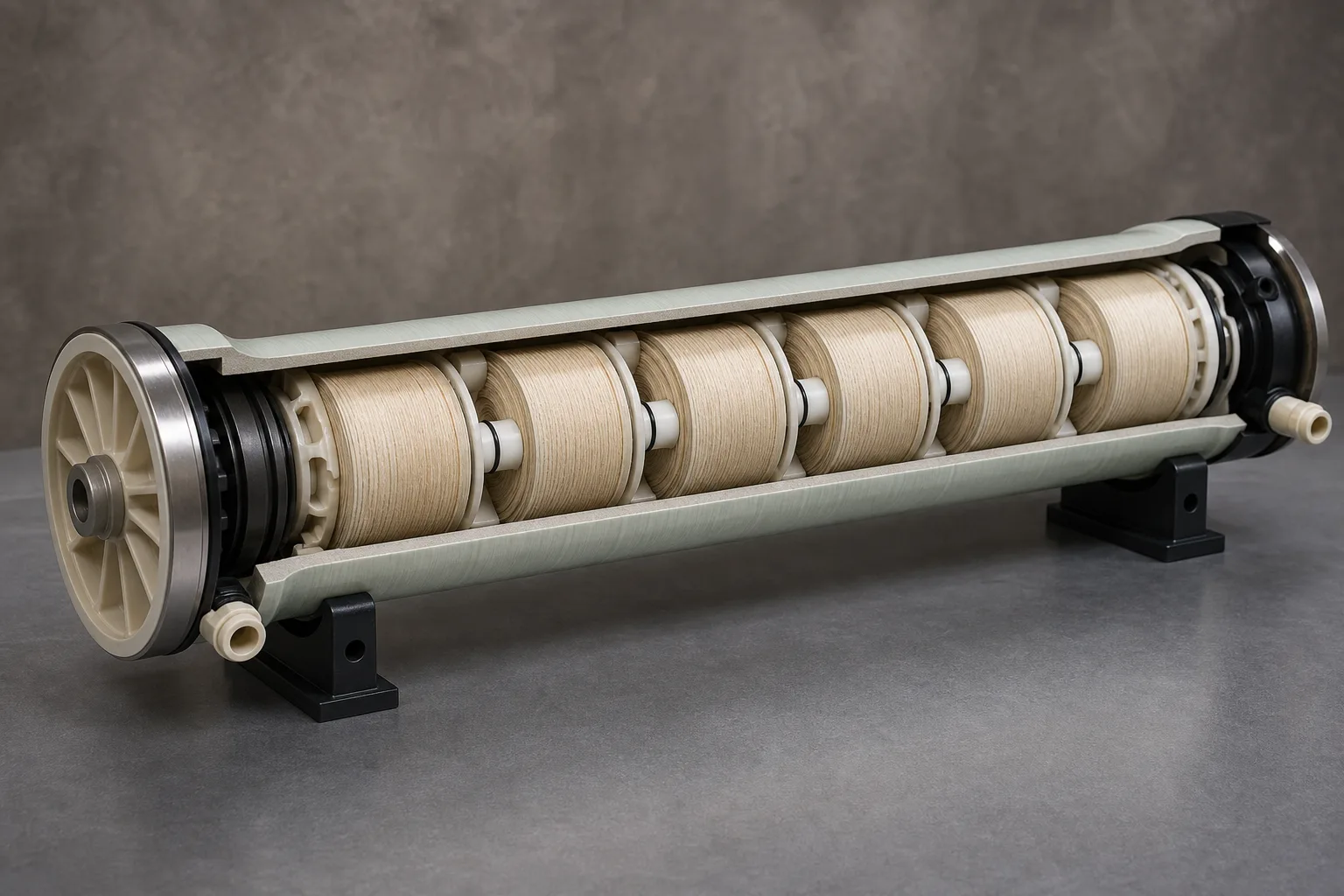

Mặt cắt đặt element nối tiếp, interconnector và hai nắp trong một biên áp

Nhiều element nối đầu; khớp trắng nối ống permeate, cụm đầu đóng buồng cao áp và nối piping.

Mặt cắt đặt element nối tiếp, interconnector và hai nắp trong một biên áp：Ống trụ chịu áp FRP、Dãy element cuộn xoắn nối tiếp、Interconnector và O-ring permeate、Nắp, cổng và đầu thrust1234

Điểm nhận dạng

  1. 1Ống trụ chịu áp FRP
  2. 2Dãy element cuộn xoắn nối tiếp
  3. 3Interconnector và O-ring permeate
  4. 4Nắp, cổng và đầu thrust

Kết luận từ hình

Một dòng concentrate cấp element kế nên mặn và áp suất thẩm thấu tăng về sau. Permeate đi riêng trong ống tâm; chỉ một O-ring hỏng cũng giống mất rejection của màng.

Kiểm tra hiện trường

Đối chiếu bản lắp về số element, connector, adapter, thrust và shim; đo/loại play trong giới hạn, không dùng nắp như tấm ép tùy ý.

3

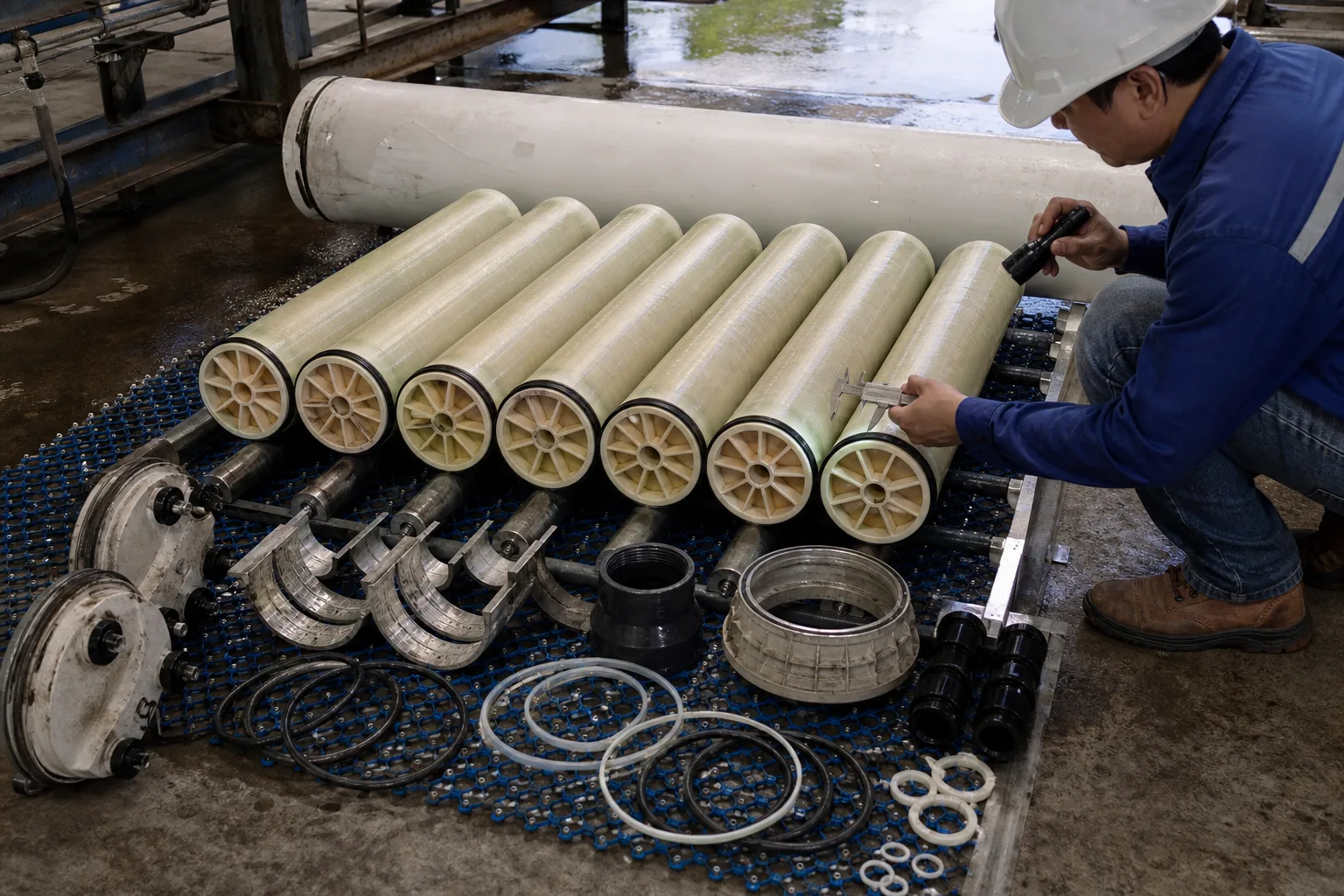

Tháo có thứ tự cho thấy đủ nắp, connector và gioăng

Element đánh số vị trí đặt cạnh head, vòng phân đoạn, adapter, connector, O-ring, phớt brine và shim để kiểm rồi lắp lại.

Tháo có thứ tự cho thấy đủ nắp, connector và gioăng：Dãy element đánh số vị trí、Head và vòng chặn phân đoạn、Connector và end adapter permeate、O-ring, phớt brine và shim1234

Điểm nhận dạng

  1. 1Dãy element đánh số vị trí
  2. 2Head và vòng chặn phân đoạn
  3. 3Connector và end adapter permeate
  4. 4O-ring, phớt brine và shim

Kết luận từ hình

Cụm đầu là chuỗi kín-tải: vòng giữ head, gioăng chứa áp, O-ring permeate cách ly nước mặn, thrust chịu tải. Thiếu mỗi món tạo rủi ro khác nhau.

Kiểm tra hiện trường

Sau khi chứng minh 0 áp, theo trình tự OEM và kiểm kê; kiểm ring/rãnh, port, gioăng cắt/dẹt, connector xước, môi phớt, thrust và độ dày shim.

4

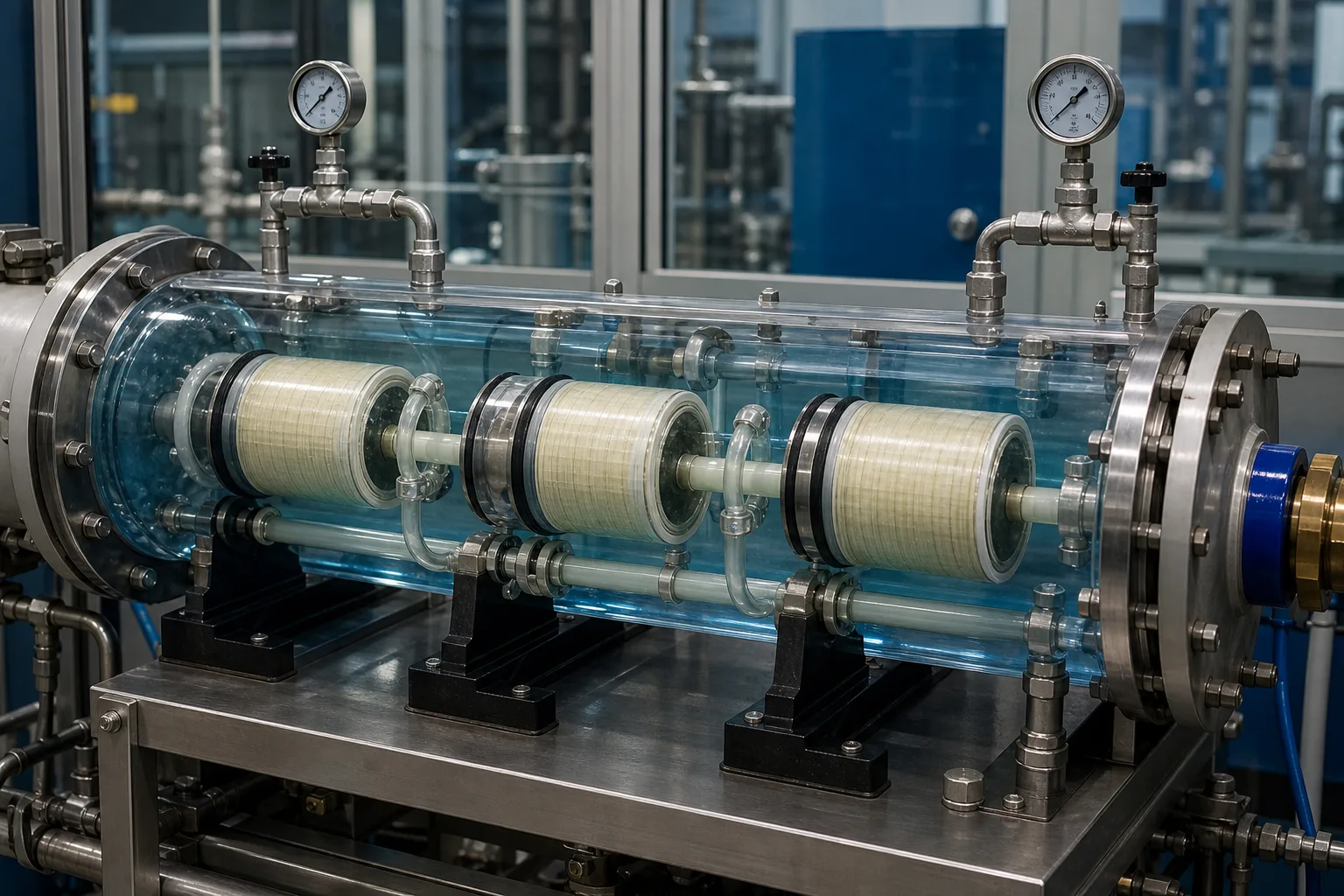

Bình trong suốt tách đường feed ngoài, permeate ống tâm và piping đầu

Feed đi qua element nhìn thấy, permeate vào ống tâm và đường áp/lấy mẫu theo dõi mỗi đường.

Bình trong suốt tách đường feed ngoài, permeate ống tâm và piping đầu：Đường feed-concentrate phía vỏ、Element cuộn và phớt brine、Ống tâm và interconnector permeate、Điểm áp, mẫu và piping đầu1234

Điểm nhận dạng

  1. 1Đường feed-concentrate phía vỏ
  2. 2Element cuộn và phớt brine
  3. 3Ống tâm và interconnector permeate
  4. 4Điểm áp, mẫu và piping đầu

Kết luận từ hình

Feed không vào ống tâm. Ống này thu nước đã qua màng; concentrate đi trong feed spacer. Nhờ vậy tách được fouling spacer, bypass ngoài và rò seal permeate.

Kiểm tra hiện trường

Đồng bộ áp/lưu lượng feed-concentrate với lưu lượng và conductivity permeate; lấy mẫu/probe từng bình khi cần, không chỉ xem sản phẩm toàn hệ.

5

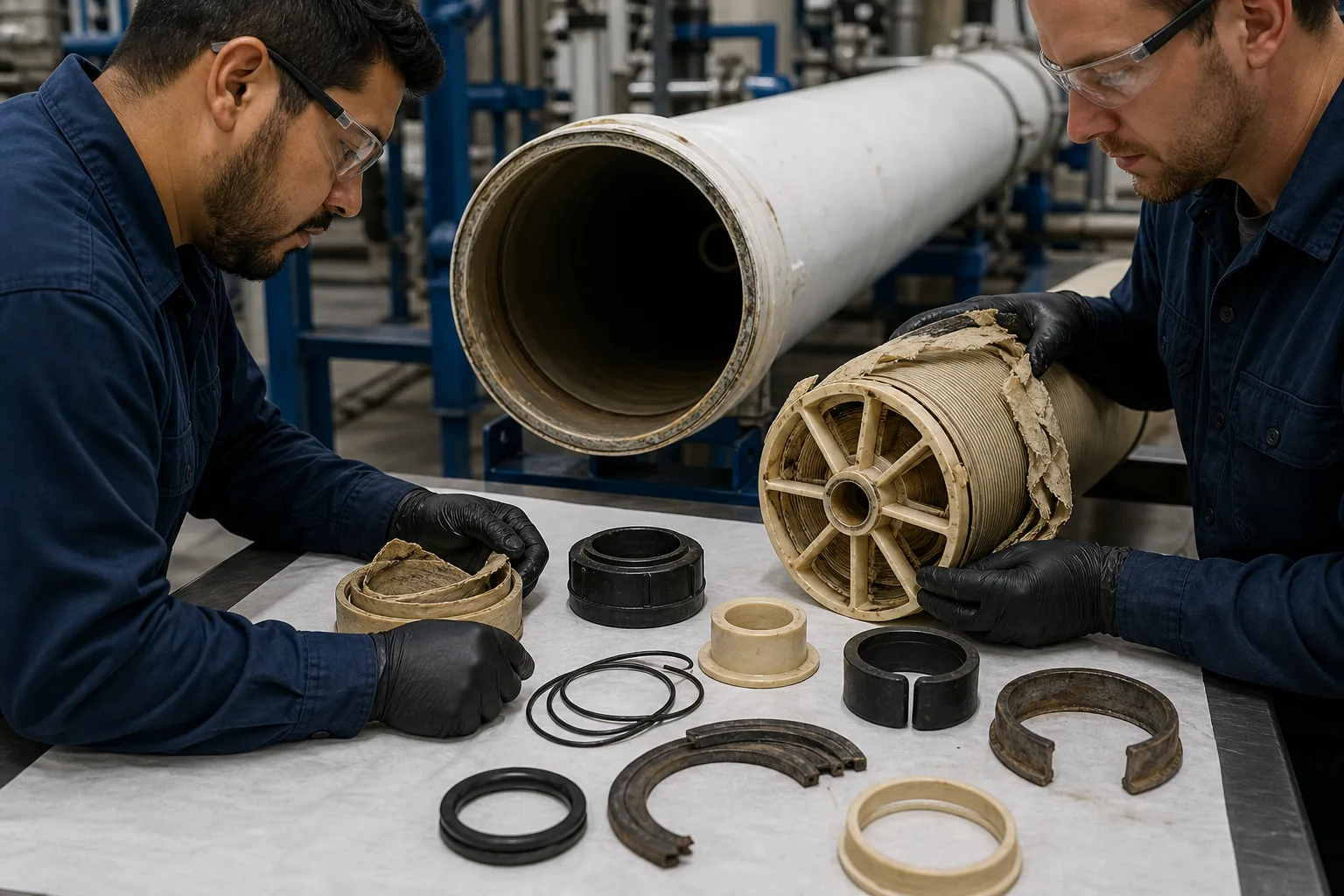

Rách wrapper, dịch element và mòn seal để lại dấu khác nhau

Element hỏng/telescoped, lòng bình bẩn và adapter/seal mòn cho biết shock, bypass hoặc lắp sai.

Rách wrapper, dịch element và mòn seal để lại dấu khác nhau：Rách wrapper / telescoping、Lòng bình và vỏ chịu áp、Adapter / thrust bị mòn、O-ring, phớt brine và vòng giữ1234

Điểm nhận dạng

  1. 1Rách wrapper / telescoping
  2. 2Lòng bình và vỏ chịu áp
  3. 3Adapter / thrust bị mòn
  4. 4O-ring, phớt brine và vòng giữ

Kết luận từ hình

ΔP tăng dần thường là fouling/scale spacer. Conductivity nhảy với ΔP ổn định gợi connector/O-ring/adapter hoặc element thủng. Telescoping/mòn đầu sau start gợi thrust, shim, đảo áp và water hammer.

Kiểm tra hiện trường

Giữ sơ đồ vị trí và hướng hỏng; kiểm lòng/rãnh/mặt seal, đối chiếu log start, ΔP chuẩn hóa, conductivity từng bình và integrity trước khi sửa.

Ba đường phải khép kín trong một bình

Đường thủy lực, permeate và tải cơ cho tín hiệu khác nhau khi bị đứt.

  1. 1 Feed có áp

    Cổng feed → spacer element đầu

    Cấp áp/lưu lượng bên ngoài ống tâm.

  2. 2 Dòng dọc phía vỏ

    Element 1 → 2 → … → cuối

    Mang cùng dòng concentrate khi độ mặn/rủi ro đổi.

  3. 3 Thấm chọn lọc

    Spacer → màng → lớp permeate

    Ưu tiên nước, giữ muối phía feed.

  4. 4 Thu sản phẩm

    Lớp → ống tâm → connector → outlet

    O-ring cách ly permeate ít muối.

  5. 5 Xả concentrate

    Element cuối → cổng concentrate

    Khống chế recovery và ΔP.

  6. 6 Khép tải dọc

    Dãy element → thrust → bình

    Truyền tải đúng kết cấu thay vì ép sai nắp.

Kiểm riêng bốn chuỗi chức năng

Chứa áp, phân tách, kín permeate và giữ dọc có phần tử/bằng chứng khác nhau.

Vỏ và nắp

Vai trò
Chứa áp, đóng đầu, nối piping
Hỏng
Hỏng vỏ/rãnh, rò head, ring chưa vào, gối dịch
Bằng chứng
Ngoại quan/kích thước, ring toàn vòng, rò, dịch saddle/nozzle, hồ sơ OEM

Element màng

Vai trò
Phân tách qua spacer-màng-lớp permeate
Hỏng
Fouling, scale, oxy hóa, rách, telescoping, hỏng leaf
Bằng chứng
Flow/salt passage chuẩn hóa, ΔP, autopsy/integrity, vị trí/hướng

Chuỗi seal permeate

Vai trò
Nối ống tâm, loại feed phía vỏ
Hỏng
Connector lệch, O-ring cắt/thiếu, adapter mòn
Bằng chứng
Conductivity từng bình, probe/mẫu, kiểm seal/connector, ΔP ổn

Bypass/thrust

Vai trò
Brine seal chặn; thrust/shim giữ dọc
Hỏng
Sai hướng, play, thiếu thrust, đảo áp/hammer
Bằng chứng
Hồ sơ nạp, play/shim, mòn đầu, telescoping, áp transient

Bình side-port/end-port của hãng khác dùng nắp, thrust, hướng phớt, kích thước connector và trình tự khác nhau. Dùng manual hiện hành đúng model bình và màng; hình chung không phải hướng dẫn lắp.

Đồng bộ ba nhóm bằng chứng

Thủy lực và recovery

Trend flow feed/concentrate/permeate, áp, nhiệt, recovery và ΔP bình/stage; chuẩn hóa để tách fouling đầu, scale cuối và nghẹt kênh.

Chất lượng và integrity

Trend conductivity/salinity và ion chính; lấy mẫu/probe từng bình, ghép biến động với CIP, start, oxidant, pH và nhiệt.

Nạp và cơ khí

Giữ map serial/vị trí/hướng, brine seal, connector, O-ring, thrust, shim và nắp; kiểm rò, gối/cổng và shock start.

Chẩn đoán bằng tổ hợp tín hiệu

Tín hiệu
Conductivity permeate một bình nhảy nhưng ΔP/flow gần như không đổi
Nghi trước
Rò connector/O-ring/adapter hoặc element thủng cơ
Bước tiếp
Khoanh bình và probe/lấy mẫu; sau xả áp kiểm seal/integrity thay vì CIP trước
Tín hiệu
ΔP bình tăng theo tuần, mạnh ở stage đầu, flow giảm
Nghi trước
Hạt, biofilm hoặc deposit trong spacer
Bước tiếp
Kiểm pretreatment, SDI/turbidity/bio, chuẩn hóa và chọn CIP theo foulant
Tín hiệu
Sau start-stop có va đập, play, telescoping hoặc rách wrapper
Nghi trước
Sai thrust/shim, đảo áp, water hammer hoặc hướng nạp
Bước tiếp
Dừng/xả áp; xem timing valve/check/backpressure rồi kiểm thrust, play và vị trí theo OEM
Tín hiệu
Rò ngoài đầu/cổng, ring bất thường hoặc hỏng vỏ/rãnh
Nghi trước
Hỏng biên áp hoặc seal nắp, có nguy cơ an toàn
Bước tiếp
Cô lập, lockout, chứng minh 0 áp; không siết khi có áp hay tự sửa vỏ

Bốn nhầm lẫn thường gặp

Bình tự phân tách

Bình chịu áp/định vị; leaf màng mới phân tách.

Feed vào ống tâm

Ống tâm thu permeate; feed đi dọc feed spacer.

Nắp chịu toàn bộ thrust

Thrust quy định khép tải; shim chỉ kiểm play.

Thay màng chỉ là đẩy element mới

Vị trí, hướng, phớt, connector/O-ring, thrust và clearance đều phải kiểm.

Học tiếp
