كيف يفصل حوض الأغشية MBR الحمأة عن الماء؟
يجمع MBR التفاعل الحيوي والفصل الغشائي في سلسلة واحدة. تحول الكائنات الدقيقة الملوثات الذائبة القابلة للتحلل، ثم يحتجز الغشاء المغمور الحمأة والمواد العالقة ومعظم الكائنات، بينما يسحب فرق الضغط الماء كراشح. تنتقل الصور من الحوض وسطح الغشاء إلى مسار الجريان والمقارنة التشغيلية والصيانة.
الخلاصة أولاً
الخلاصة أولاً
يفصل MBR الحمأة عن الماء لأن مسام الغشاء تكوّن حاجزاً فيزيائياً لا يعتمد على قابلية الحمأة للترسيب. يبقى السائل المختلط خارج الغشاء، وتولد مضخة الراشح أو الرأس المائي فرق ضغط شفط معتدلاً في الداخل. يعبر الماء والجزيئات الصغيرة القابلة للنفاذ، وتبقى الندف والمواد العالقة ومعظم الكائنات في الحوض. يقوم الغشاء بالفصل الصلب-السائل، بينما تزيل الأحياء COD الذائب القابل للتحلل والأمونيا؛ ولا يحجز الغشاء كل ملوث ذائب مباشرة.
يجب أن تعمل أربع وظائف معاً
ليس MBR حزمة أغشية تعمل وحدها؛ بل يجمع التفاعل الحيوي والحاجز وقوة الشفط والتحكم في مخزون الحمأة.
الأحياء تحول الملوثات أولاً
تحول البكتيريا المواد العضوية الذائبة والنيتروجين إلى خلايا وثاني أكسيد الكربون وأشكال نيتروجين أخرى. هذا علاج حيوي لا غربلة غشائية.
المسام تحتجز الحمأة والمواد الصلبة
يدخل الماء قناة الراشح، وتبقى الندف والجسيمات ومعظم الكائنات في الحوض، فلا يعتمد الفصل النهائي على حوض ترسيب ثانوي.
TMP الشفط ضمن حد معتدل
تؤمن المضخة أو الرأس الساكن القوة. يرفع الفيض المفرط أو الانسداد أو مستوى الحوض الخاطئ TMP؛ والشفط الأقوى ليس أكثر استقراراً.
الهواء وسحب الحمأة يحافظان على القابلية للترشيح
يصنع الهواء أسفل الغشاء تياراً صاعداً يحد من الترسب. يتحكم سحب الحمأة في MLSS وSRT واللزوجة؛ احتجاز الحمأة لا يلغي سحبها.
ابدأ بالحوض: تعمل الأغشية داخل الحمأة المنشطة
تغمر عدة حزم أغشية مباشرة في السائل المختلط الداكن، وتتصل بمجمع الراشح في الأعلى ويصعد حولها هواء التنظيف. يوضح إطار الرفع ضرورة إخراجها للفحص أو التنظيف بأمان.
11حزم أغشية مغمورة22سائل حمأة منشطة33مجمع الراشح44منطقة الهواء والرفعنقاط التعرف في الصورة
- 1حزم أغشية مغمورة
- 2سائل حمأة منشطة
- 3مجمع الراشح
- 4منطقة الهواء والرفع
الخلاصة من الصورة
لا يدفع MBR الحمأة داخل وعاء ضغط؛ يبقى الغشاء في السائل الحيوي، ويصنع الشفط الراشح، ويحد الهواء من الترسب، وتبقى المواد الصلبة في النظام الحيوي.
كيف نتحقق ميدانياً؟
تحقق من مستوى الحوض وصمامات وتدفق كل قطار وهواء التنظيف ومسارات إعادة الحمأة وسحبها ومساحة الرفع الآمن.

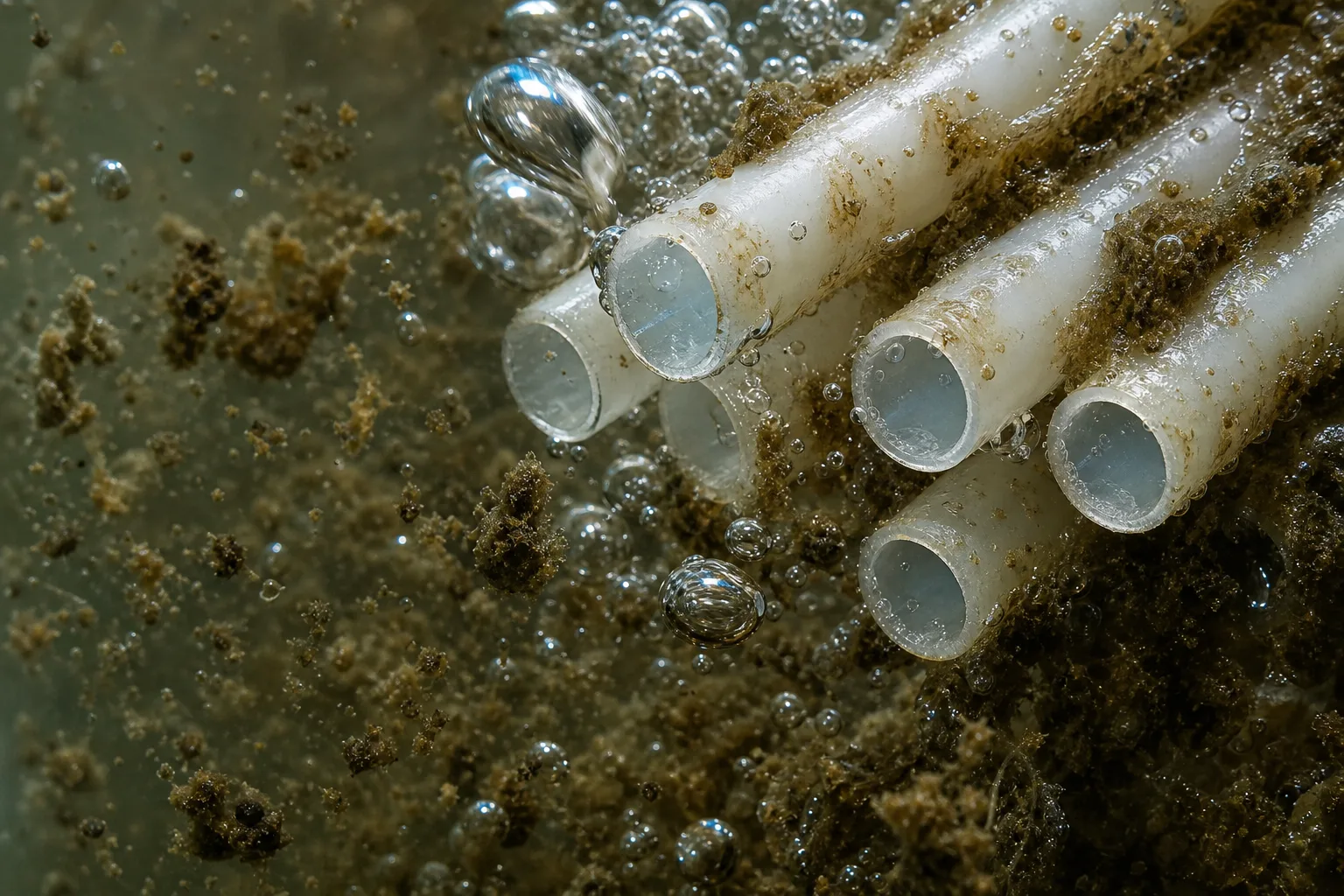

سطح الغشاء هو حاجز الفصل النهائي
يظهر على مقياس الغشاء ندف الحمأة والفقاعات وقنوات الراشح. في مثال الشفط من الخارج تكون الحمأة خارج الليف ويدخل الماء التجويف تحت التفريغ، بينما تبقى الندف الأكبر.
11ندفة حمأة منشطة22السطح الخارجي للغشاء33قناة الراشح الداخلية44فقاعة تنظيفنقاط التعرف في الصورة
- 1ندفة حمأة منشطة
- 2السطح الخارجي للغشاء
- 3قناة الراشح الداخلية
- 4فقاعة تنظيف
الخلاصة من الصورة
يأتي فصل الحمأة من المسام وسلامة السطح. تمر الأملاح وكثير من الجزيئات الصغيرة؛ ويعتمد خفضها أساساً على التحول الحيوي لا الحجز المباشر.
كيف نتحقق ميدانياً؟
خذ عينات من السائل المختلط والرائق والراشح، وقارن MLSS/TSS والعكارة مع COD الذائب أو الأمونيا لفصل دور الأحياء عن الغشاء.

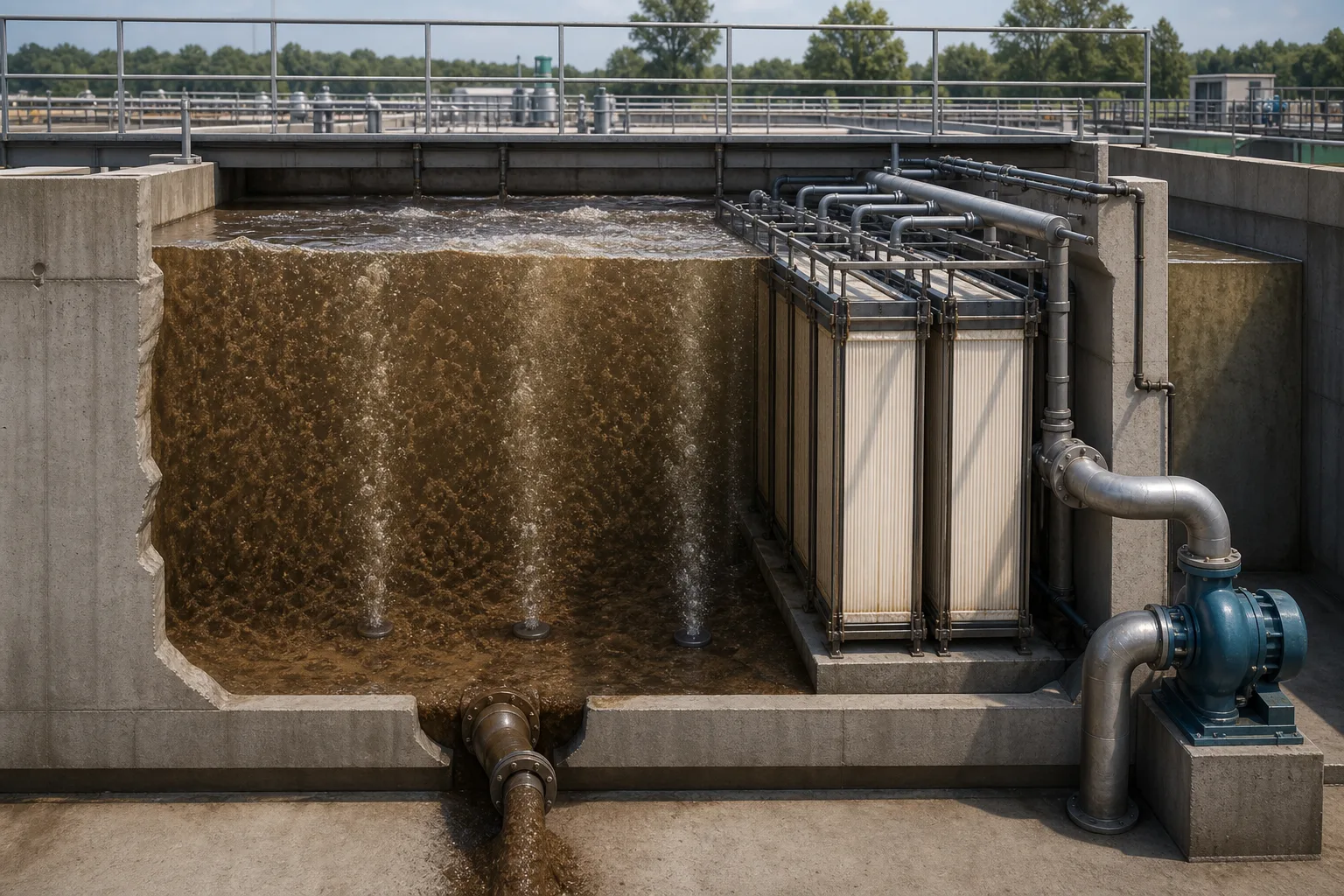

اتبع مسار الحوض لترى لماذا تبقى الحمأة ويغادر الماء
يظهر المقطع منطقة التفاعل والتهوية السفلية وحزم الغشاء ومضخة الراشح. تحول الأحياء المواد الذائبة أولاً، ثم يغادر الراشح وتعود الحمأة أو تسحب كحمأة فائضة.
11منطقة التفاعل الحيوي22ناشرات أسفل الغشاء33منطقة الفصل الغشائي44مضخة شفط الراشحنقاط التعرف في الصورة
- 1منطقة التفاعل الحيوي
- 2ناشرات أسفل الغشاء
- 3منطقة الفصل الغشائي
- 4مضخة شفط الراشح
الخلاصة من الصورة
يفصل MBR جزئياً زمن بقاء الماء عن الصلب: يخرج الماء عبر الغشاء وتحتجز الكتلة الحيوية وتدار بالإرجاع والسحب، فيجتمع تركيز حيوي مرتفع مع فصل ثابت.
كيف نتحقق ميدانياً؟
تتبع الغربلة والمناطق اللاهوائية/الهوائية والحوض وإرجاع الحمأة وسحبها، وأغلق ميزاني الماء والمواد الصلبة معاً.

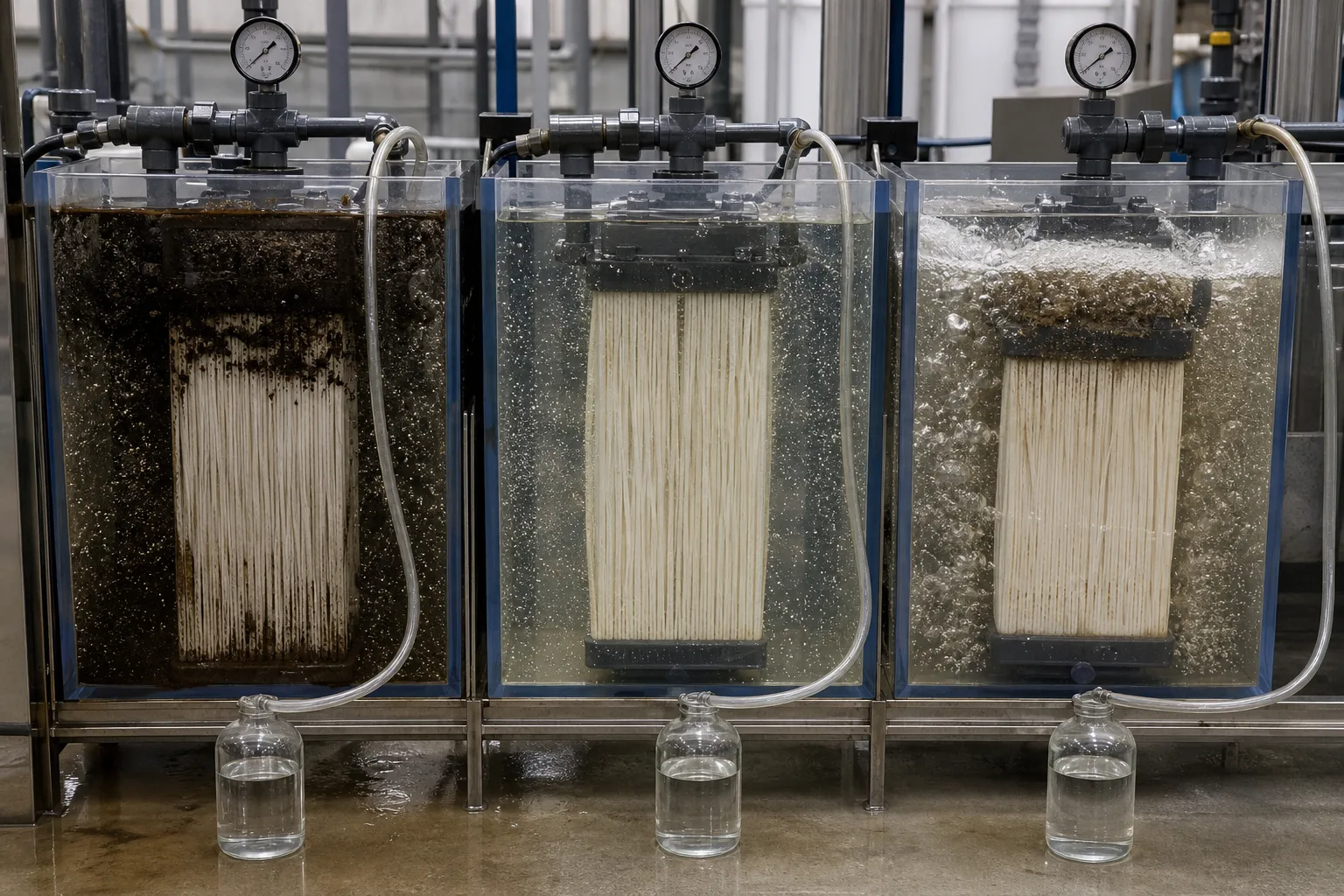

صفاء الراشح لا يعني أن كل حالة تشغيل سليمة
تعرض أحواض الاختبار ترسباً أو حمأة عالية، وحالة أكثر استقراراً، وتهوية قوية أو غير متجانسة. قد تبدو العينات صافية مؤقتاً رغم اختلاف TMP والطاقة ومخاطر الضرر.
11حمل وترسب مرتفعان22ترشيح مستقر33هواء قوي/غير متجانس44ثلاث عينات راشحنقاط التعرف في الصورة
- 1حمل وترسب مرتفعان
- 2ترشيح مستقر
- 3هواء قوي/غير متجانس
- 4ثلاث عينات راشح
الخلاصة من الصورة
قد يبقي الحاجز الراشح صافياً بينما يتطور الانسداد. يجب الحكم من TMP والنفاذية المطبعة وتوزيع الهواء والفيض وقابلية الحمأة للترشيح، لا من وعاء واحد.
كيف نتحقق ميدانياً؟
قارن TMP عند حرارة وفيض متماثلين، وافحص توزيع الهواء وMLSS/اللزوجة وقابلية الترشيح مع عكارة الراشح وسلامة الغشاء.

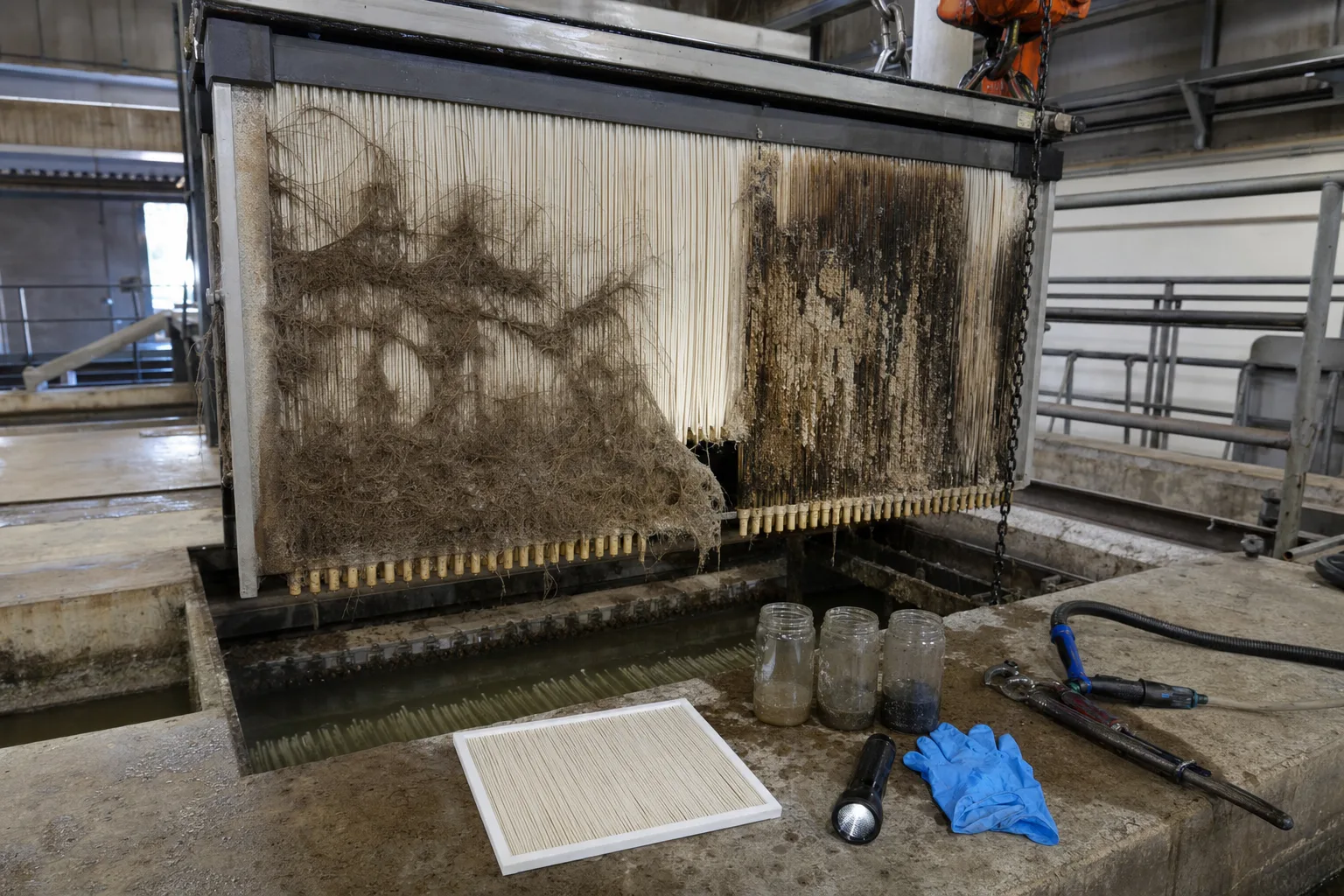

بعد الرفع افصل التشابك والوحل والقشور
تظهر الحزمة المرفوعة شعراً وأليافاً متشابكة يساراً، وحمأة لزجة أو غشاءً حيوياً أو قشوراً يميناً. يوفر اللوح النظيف والعينات مرجعاً، وتحتاج الترسبات إلى أسباب واستجابات مختلفة.
11تشابك شعر وألياف22وحل/غشاء حيوي33مرجع غشاء نظيف44عينات حمأة وتنظيفنقاط التعرف في الصورة
- 1تشابك شعر وألياف
- 2وحل/غشاء حيوي
- 3مرجع غشاء نظيف
- 4عينات حمأة وتنظيف
الخلاصة من الصورة
يشير التشابك إلى الغربلة، والوحل إلى الهواء أو الفيض أو حالة الحمأة، والقشور إلى كيمياء الماء. حدد النوع قبل الإزالة الميكانيكية أو تصحيح التشغيل أو التنظيف الكيميائي.
كيف نتحقق ميدانياً؟
راجع سجلات الغربال وافحص الناشرات حسب المنطقة وارسم ارتفاع TMP؛ حلل الرواسب عند الحاجة ونظف ضمن حدود مادة الغشاء.
قسّم “الحمأة تبقى والماء يغادر” إلى خمس خطوات
هذه السلسلة العامة لـ MBR المغمور. تحدد هندسة المشروع ودليل المنتج المناطق ونسب الإرجاع ونوع الغشاء والدورات.
1 المعالجة المسبقة
مياه صرف ← غربال دقيق/موازنة ← أحياء
إزالة الشعر والبلاستيك والحطام وموازنة الحمل وحماية الأغشية والناشرات.
2 التحول الحيوي
ملوثات ذائبة ← استقلاب وكتلة حيوية
خفض COD القابل للتحلل وإتمام عمليات النيتروجين أو الفوسفور عند توافر المناطق.
3 وصول السائل المختلط
حمأة منشطة ← خارج الوحدة
توزيع الكتلة الحيوية والحفاظ على المستوى والأكسجين والخلط.
4 سحب الراشح
سائل مختلط ← مسام ← مجمع الراشح
يعبر الماء والجزيئات الصغيرة وتبقى الندف والجسيمات ومعظم الكائنات.
5 الإرجاع والسحب
مواد محتجزة ← إرجاع/حمأة فائضة
التحكم في MLSS وSRT ومنع تراكم اللزوجة والمواد الخاملة بلا حد.
ماذا تفعل الأحياء والأغشية والتشغيل؟
يفسر فصل المسؤوليات الأعطال بدقة. جودة MBR هي مجموع التفاعل الحيوي والحاجز الفيزيائي.
التفاعل الحيوي
- المسؤولية الرئيسية
- تحلل COD الذائب وتحويل الأمونيا
- لا يمكن أن تستبدل
- لا يضمن وحده راشحاً خالياً من الصلب؛ السمية وDO المنخفض يعطلانه
- الدليل
- COD الذائب والأمونيا/النترات وDO وORP وSRT والحمل
الفصل الغشائي
- المسؤولية الرئيسية
- احتجاز الندف والمواد العالقة ومعظم الكائنات وتثبيت العكارة
- لا يمكن أن تستبدل
- لا يزيل معظم الأملاح أو الجزيئات الصغيرة النافذة
- الدليل
- العكارة/TSS والجسيمات وTMP والفيض والنفاذية والسلامة
التهوية وتشغيل الغشاء
- المسؤولية الرئيسية
- تزويد الأكسجين والخلط وتنظيف السطح
- لا يمكن أن تستبدل
- الهواء الأكثر ليس دائماً أفضل؛ قد يهدر الطاقة ويضر الوحدات
- الدليل
- DO وتدفق/ضغط الهواء وتوزيع الفقاعات والطاقة
إرجاع وسحب الحمأة
- المسؤولية الرئيسية
- التحكم في MLSS وSRT واللزوجة ومخزون الصلب
- لا يمكن أن تستبدل
- احتجاز الغشاء لا يلغي السحب؛ المواد الخاملة تتراكم
- الدليل
- MLSS/MLVSS واللزوجة ومعدل السحب وقابلية الترشيح والميزان
غشاء MBR ليس تلقائياً حاجز التعقيم أو ضمان إعادة الاستخدام النهائي. تحدد الملوثات والهدف واللوائح الحاجة إلى معالجة لاحقة.
يتطلب التشغيل المستقر ثلاث مجموعات أدلة
الفيض وTMP والنفاذية
عند حرارة متماثلة تابع TMP لنفس الفيض والنفاذية المطبعة. قد يدل الارتفاع السريع على الهواء أو الفيض أو MLSS أو الحمأة.
الهواء والتوزيع والطاقة
يجب أن يصل هواء التنظيف إلى كل قطار. القليل يسبب الترسب والكثير يهدر الطاقة وقد يضر العناصر؛ افحص التدفق والتوزيع.
MLSS واللزوجة والأحياء
MLSS الأعلى ليس أفضل دائماً. تتحكم اللزوجة وDO وF/M وpH والحرارة وSRT معاً في الانتقال وقابلية الترشيح والتلوث.
وجّه أربع إشارات شائعة بهذه الطريقة
- الإشارة
- ارتفاع TMP مع عكارة راشح منخفضة
- الاشتباه الأول
- تلوث سطحي أو هواء غير متجانس أو فيض عال أو حمأة سيئة الترشيح
- ترتيب الاستجابة
- صحح الهواء/الفيض/الحمأة ثم نظف حسب نوع الرواسب
- الإشارة
- الراشح صافٍ لكن COD أو الأمونيا يرتفع
- الاشتباه الأول
- اضطراب حيوي أو حمل صادم أو DO منخفض أو SRT غير كاف أو سمية
- ترتيب الاستجابة
- افحص الأحياء وDO/ORP والحمل ونشاط الحمأة، لا تنظف الغشاء فقط
- الإشارة
- قفزة في عكارة الراشح أو الجسيمات
- الاشتباه الأول
- ضرر غشاء أو وصلة راشح متسربة أو تجاوز صمام أو خطأ عينة
- ترتيب الاستجابة
- اعزل القطار واختبر السلامة والأنابيب ثم أصلح وأعد الاختبار
- الإشارة
- تشابك موضعي أو حمأة كثيفة أو فروق كبيرة
- الاشتباه الأول
- فشل غربلة أو عدم تجانس الماء/الهواء أو قصر جريان أو منطقة ميتة
- ترتيب الاستجابة
- ابدأ بالمعالجة المسبقة والناشرات والهيدروليكا وارفع للتنظيف عند الحاجة ثم أصلح السبب
ثلاثة أخطاء شائعة
الغشاء يزيل COD والنيتروجين والفوسفور مباشرة
يحتجز أساساً المواد الصلبة والكتلة الحيوية. تحتاج الملوثات الذائبة إلى عمليات حيوية أو كيميائية وربما تلميع لاحق.
احتجاز الحمأة يلغي سحب الحمأة
تستمر الخلايا والمواد الخاملة والمعادن في التراكم. يتحكم السحب في MLSS وSRT ومخزون الصلب.
MLSS والهواء الأعلى يثبتان الراشح
يرفع MLSS المفرط اللزوجة، والهواء المفرط يرفع الطاقة وقد يضر الوحدة. يجب التحسين وفق الغشاء والحمأة.
