كيف تنتج تقنية EDI مياهاً عالية النقاوة بصورة مستمرة؟
تجمع EDI راتنج التبادل الأيوني وأغشية انتقائية للكاتيونات والأنيونات ومجال تيار مستمر في وحدة واحدة. يوفر الراتنج مساراً سريعاً للأيونات النزرة، وينقلها المجال إلى حجرات التركيز، ويعيد انشطار الماء عند سطح الراتنج–الغشاء تكوين H⁺ وOH⁻ باستمرار.
الخلاصة أولاً
الخلاصة أولاً
تعمل EDI باستمرار لأن إزالة الأيونات والتجديد الكهربائي للراتنج يحدثان معاً. يدخل راشح RO حجرات التخفيف، وتتبادل الأيونات النزرة على الراتنج المختلط ثم تهاجر تحت التيار المستمر عبر الغشاء الانتقائي المناسب وتخرج مع تيار المركز. يعيد H⁺ وOH⁻ المتكونان عند واجهات الراتنج والغشاء مواقع التبادل في مكانها. لذلك لا تحتاج EDI إلى توقف دوري لتجديد الراتنج بالحامض والقلوي، لكنها ما زالت تحتاج ماء RO مطابقاً وتياراً مناسباً وتدفقات صحيحة وتحكماً في القشور.
أربعة شروط تجعل التشغيل المستمر ممكناً
EDI مرحلة تلميع لماء منخفض الأملاح وليست بديلاً كهربائياً عن RO.
يزيل RO الحمل الأكبر أولاً
تحتاج EDI ماءً منخفض التوصيلية والعسر والجسيمات والمواد العضوية والمؤكسدات. قد يسبب السيليكا أو CO₂ أو العسر أو TOC الزائد حملاً أو تلوثاً أو قشوراً أو تلفاً.
ينشئ الراتنج مسار توصيل مستمراً
يتبادل راتنج الكاتيون والأنيون في حجرة التخفيف الأيونات النزرة ويوفر سطحاً أكثر توصيلاً بكثير من الماء عالي النقاوة وحده.
تحدد الأغشية الانتقائية الاتجاه
يمرر غشاء الكاتيون الكاتيونات إلى حجرة تركيز، ويمرر غشاء الأنيون الأنيونات إلى الجانب الآخر؛ وتحد الحجرات المتعاقبة من عودتها إلى المنتج.
يقود DC النقل والتجديد
يحرك المجال الأيونات ويحفز انشطاراً محدوداً للماء عند واجهة الراتنج–الغشاء، فيولد H⁺ وOH⁻ لاستعادة المواقع. يجب أن يطابق التيار التدفق والحمل.
ابدأ بالمنظومة: EDI مرحلة تلميع كهربائية بعد RO
تظهر وحدات EDI ذات الصفائح مركبة على التوازي، وخلفها رف RO، وإلى اليمين خزانة قدرة وتحكم DC، مع مجمعات لتيارات التخفيف والتركيز وغسل الأقطاب.
11رصّة وحدات EDI22رف RO في المنبع33قدرة وتحكم DC44مجمعات التخفيف/التركيزنقاط التعرف في الصورة
- 1رصّة وحدات EDI
- 2رف RO في المنبع
- 3قدرة وتحكم DC
- 4مجمعات التخفيف/التركيز
الخلاصة من الصورة
الماء عالي النقاوة المستمر نتيجة لسلسلة كاملة: يزيل RO معظم الأيونات، وتلمع EDI البقايا، وتحمل تيارات المركز وغسل الأقطاب الأيونات والغازات بعيداً.
كيفية التحقق في الموقع
تتبع راشح RO إلى EDI وافصل توصيلات المنتج والمركز. تحقق من القطبية والتدفق والضغط والجهد والتيار ومقاومية المنتج لكل قطار.
الراتنج طريق نقل وليس مخزناً نهائياً

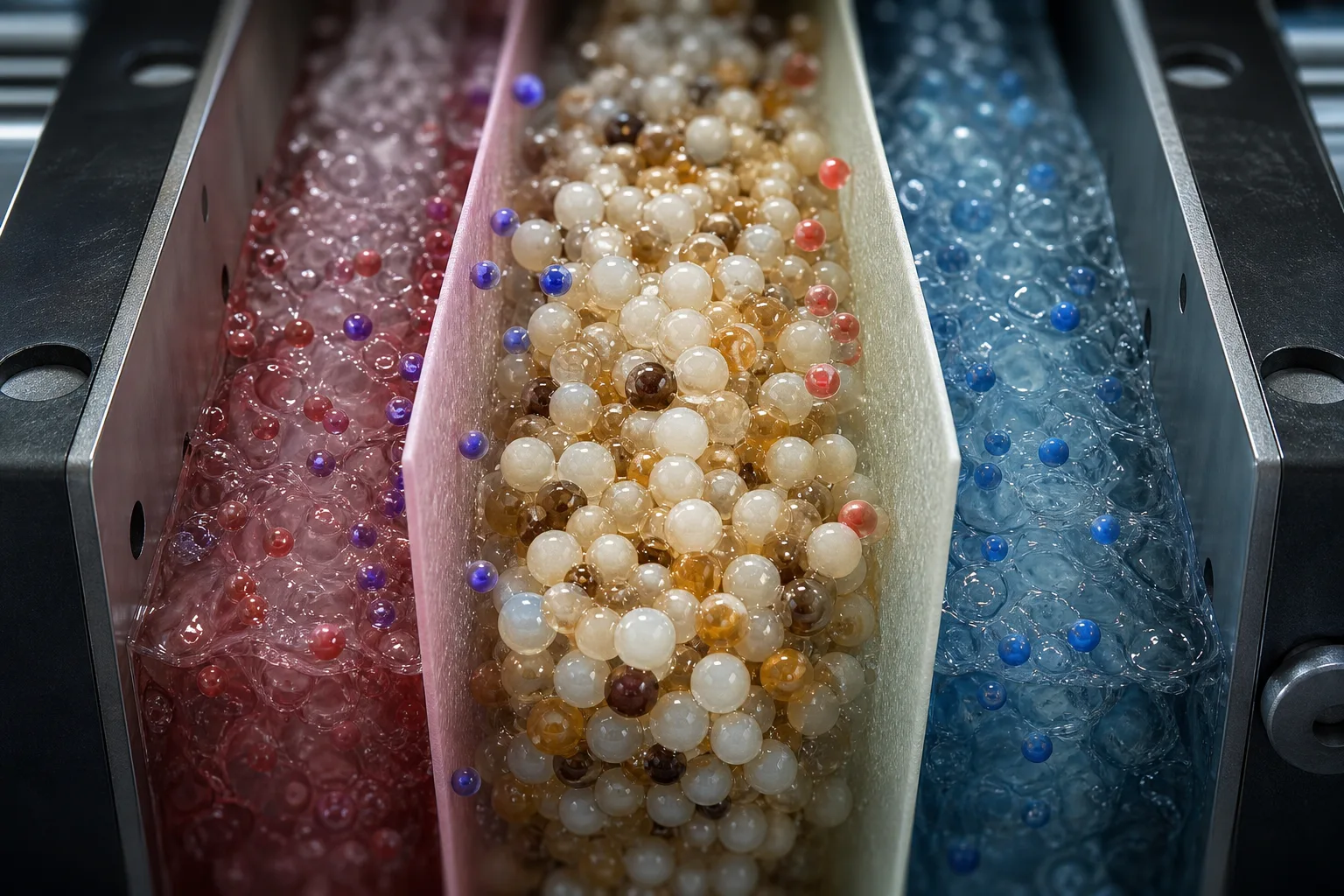

تحتوي حجرة التخفيف المكبرة على راتنج كاتيوني وأنيوني مختلط بين واجهتين انتقائيتين. تمثل الكرات الملونة الأيونات النزرة بعد تبادلها وهجرتها إلى الجانبين تحت DC.
11راتنج مختلط في حجرة التخفيف22واجهة انتقائية للأنيون33واجهة انتقائية للكاتيون44أيونات نزرة مهاجرةنقاط التعرف في الصورة
- 1راتنج مختلط في حجرة التخفيف
- 2واجهة انتقائية للأنيون
- 3واجهة انتقائية للكاتيون
- 4أيونات نزرة مهاجرة
الخلاصة من الصورة
يركز الراتنج الأيونات على مواقع موصلة، ثم تنقل الأغشية كل شحنة إلى حجرة التركيز المجاورة. يسرع الراتنج النقل في الماء قليل الأملاح ولا يعمل كخرطوشة محدودة السعة.
كيفية التحقق في الموقع
اربط مقاومية المنتج بالتيار وحمل التغذية والحرارة. لا يكفي المزيد من الراتنج أو الجهد دون الأغشية ومسار الماء الصحيحين.
تعطي الحجرات المتعاقبة منتجاً ومركزاً محملاً بالأملاح معاً

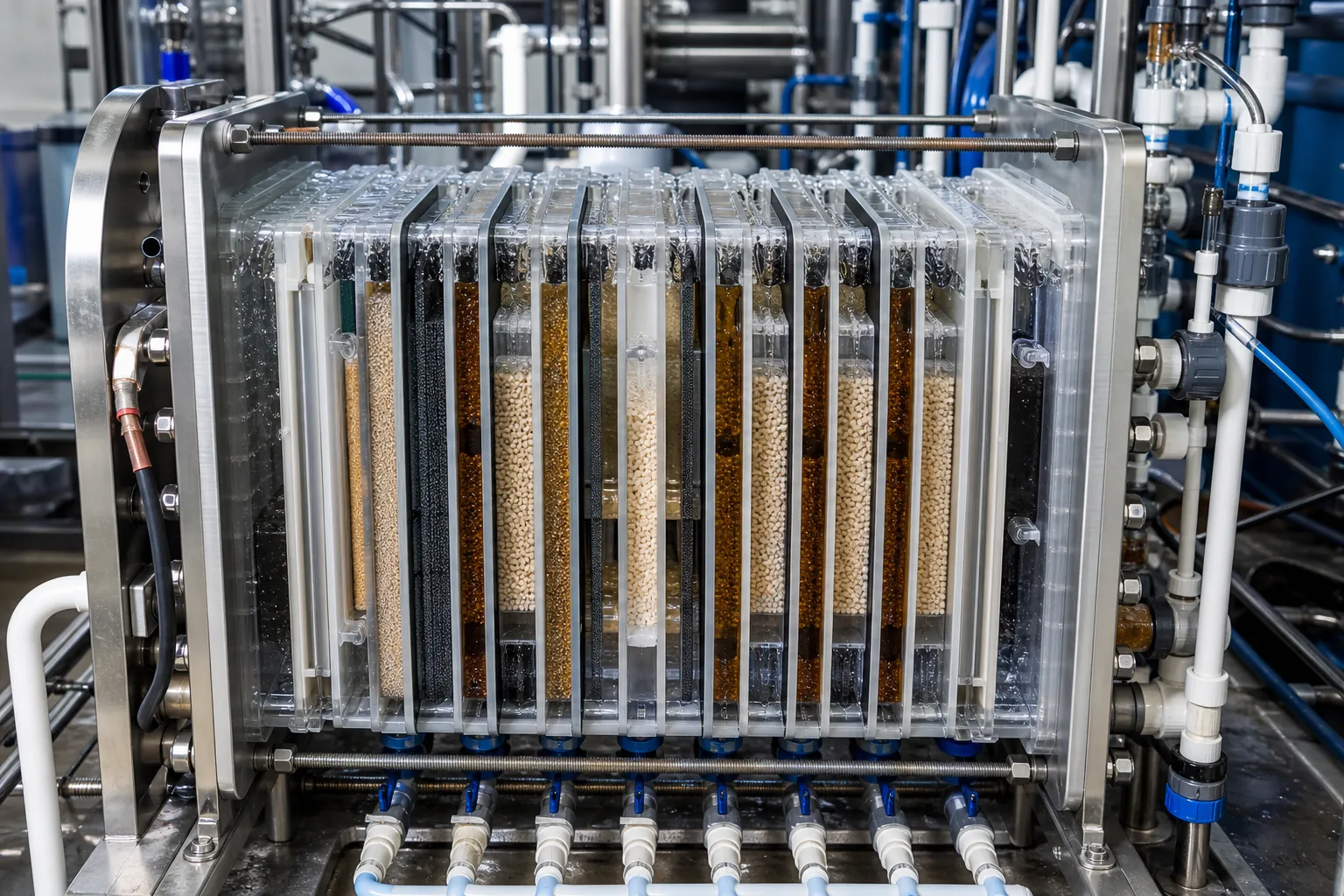

تكشف الرصة الشفافة حجرات تخفيف وتركيز متعاقبة وقنوات راتنج وأغشية انتقائية وأقطاباً طرفية ومجمعات سفلية للتوزيع والجمع.
11حجرات تخفيف/تركيز متعاقبة22قنوات مملوءة بالراتنج33قطب طرفي ولوح ضغط44مجمعات دخول وخروجنقاط التعرف في الصورة
- 1حجرات تخفيف/تركيز متعاقبة
- 2قنوات مملوءة بالراتنج
- 3قطب طرفي ولوح ضغط
- 4مجمعات دخول وخروج
الخلاصة من الصورة
لا تخزن EDI الملح داخل الوحدة. تفقد حجرات التخفيف الأيونات وتنتج الماء، وتستقبل حجرات التركيز الأيونات وتطرح المركز. الإزالة المستمرة تكمل دورة التجديد.
كيفية التحقق في الموقع
تحقق من تدفقات وفروق ضغط التخفيف والتركيز وغسل الأقطاب؛ امنع خنق المخرج أو الجريان العكسي أو تراكم الغاز واتبع علاقة الضغط الخاصة بالوحدة.
عند انخفاض النقاوة قارن الحمل الكهربائي والهيدروليكي

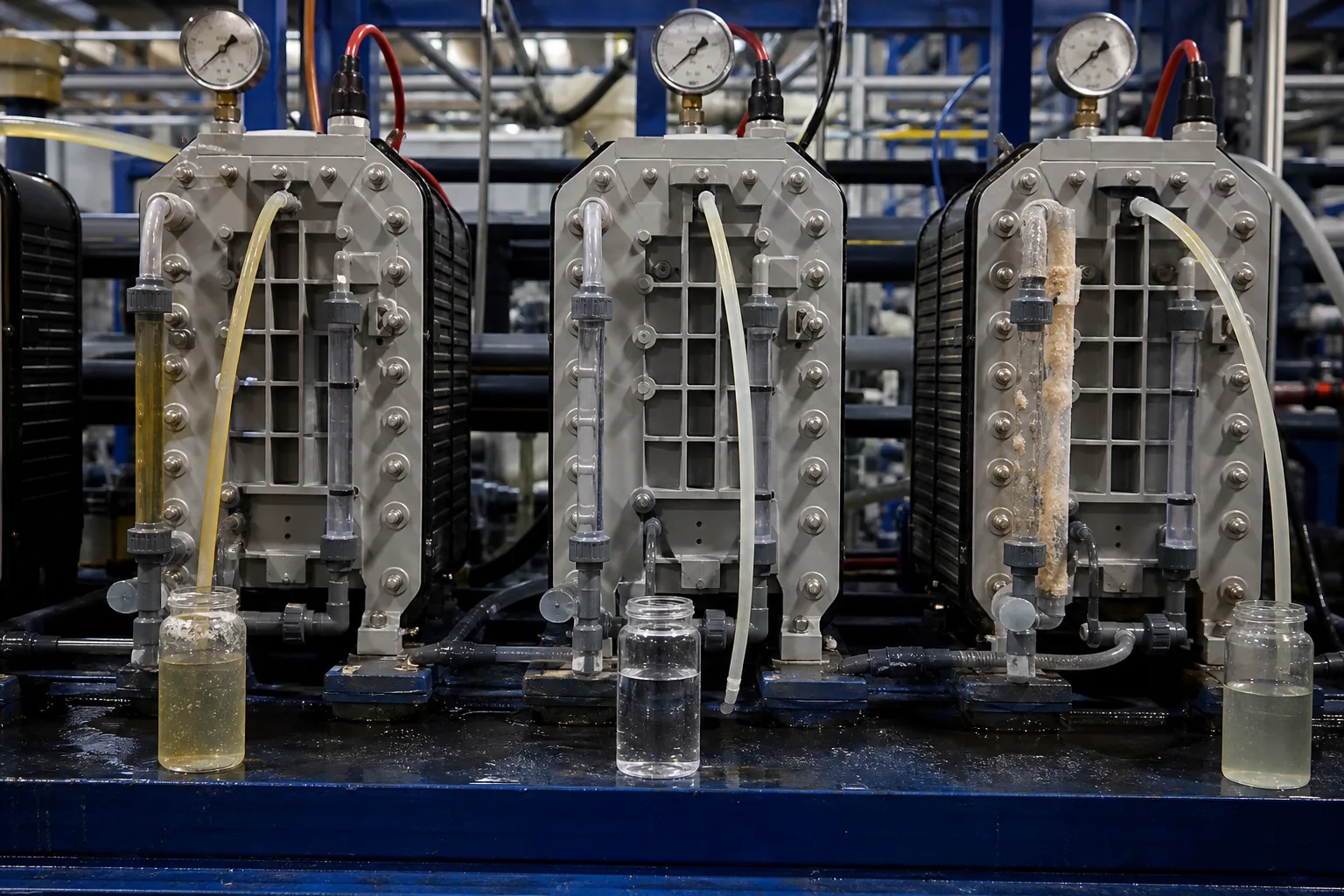

تمثل ثلاث وحدات اختبار حملاً أيونياً مرتفعاً أو تياراً ناقصاً، وحالة متوازنة، وترسباً أو انسداداً في جانب التركيز. مظهر العينة مجرد إشارة؛ الحكم للمقاومية والتدفق والضغط والجهد والتيار.
11حمل عالٍ/تيار منخفض22تيار وتدفق متطابقان33قشور/انسداد في المركز44ثلاث عينات منتجنقاط التعرف في الصورة
- 1حمل عالٍ/تيار منخفض
- 2تيار وتدفق متطابقان
- 3قشور/انسداد في المركز
- 4ثلاث عينات منتج
الخلاصة من الصورة
قد تؤدي التغذية والحرارة والتدفق والاسترداد وDC المختلفة إلى تسرب أيونات أو تلميع مستقر أو قشور في الوحدة نفسها. الماء الصافي لا يثبت نزع الأيونات.
كيفية التحقق في الموقع
قارن المقاومية المصححة حرارياً وسجل توصيلية/FCE وCO₂ والعسر والسيليكا وكثافة التيار وتدفقات التخفيف/التركيز والضغط والاسترداد.
عند التفكيك افصل القشور والتلوث ومسار الجريان والعطل الكهربائي

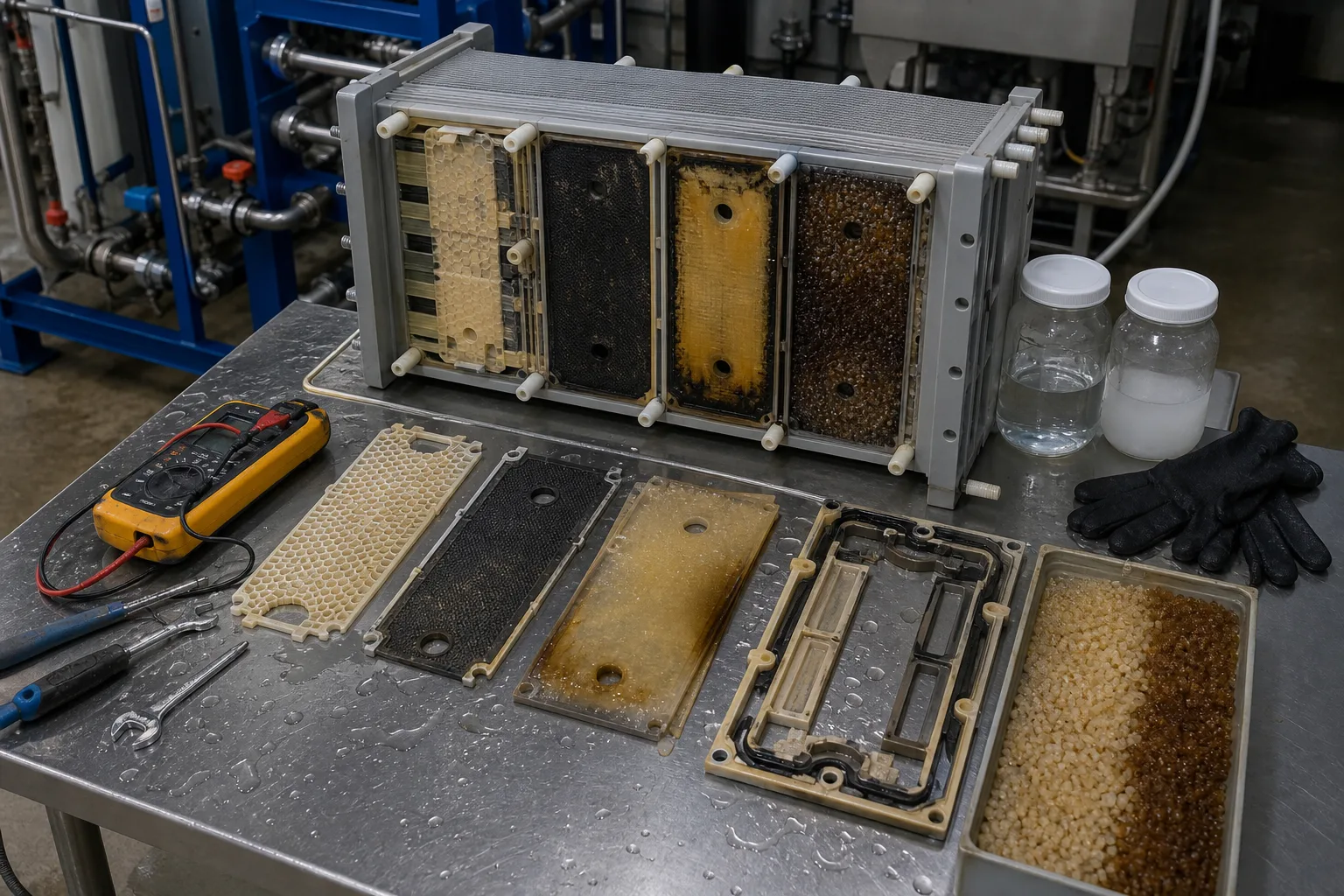

تظهر الرصة المفتوحة ترسبات معدنية فاتحة وتلوثاً عضوياً أو معدنياً داكناً وأختاماً وصفائح توزيع، مع مقياس وعينات للفحوص الكهربائية والمائية.
11قشور معدنية/تكتل راتنج22ترسب عضوي/معدني داكن33أختام ومسار توزيع44قياس كهربائي وعيناتنقاط التعرف في الصورة
- 1قشور معدنية/تكتل راتنج
- 2ترسب عضوي/معدني داكن
- 3أختام ومسار توزيع
- 4قياس كهربائي وعينات
الخلاصة من الصورة
تشير القشور الصلبة إلى العسر أو السيليكا أو الاسترداد، والداكنة إلى العضويات أو المعادن أو الأحياء، والجفاف أو الجريان المتقاطع إلى الأختام والتوزيع، والتيار الشاذ يستلزم فحص القدرة والقطبية.
كيفية التحقق في الموقع
احفظ الاتجاهات وتحليل التغذية قبل تفكيك آمن؛ ارسم مواقع الترسب وخذ عينات وافحص الاستمرارية ونظف أو استبدل وفق إجراء الشركة.
اتبع أيون شائبة عبر ست خطوات
هذا المسار العام في CEDI ذات الصفائح. يحدد دليل الوحدة اتجاه الجريان وإرجاع المركز وغسل الأقطاب والإعدادات.
1 تغذية قليلة الأملاح
راشح RO ← حجرة التخفيف
خفض الملح والعسر والجسيمات والمواد العضوية إلى نافذة الوحدة.
2 تبادل الراتنج
أيون مذاب ⇄ موقع راتنج
نقل الكاتيونات والأنيونات النزرة إلى سطح راتنج موصل مستمر.
3 هجرة المجال
الكاتيونات ← المهبط؛ الأنيونات ← المصعد
يقود DC الشحنتين عبر الراتنج والماء.
4 عبور انتقائي
راتنج ← غشاء مناسب ← مركز
تمرير الشحنة المطابقة والحد من عودتها إلى التخفيف.
5 تجديد بانشطار الماء
H₂O ← H⁺ + OH⁻
استعادة صيغ التبادل الكاتيوني والأنيوني باستمرار.
6 مخرجان مستمران
التخفيف ← منتج؛ التركيز ← طرح/إرجاع
إنتاج ماء نقي مع إخراج الأيونات ومنتجات الأقطاب.
ماذا يفعل الراتنج والغشاء والمجال والتيارات؟
يفسر فصل الأدوار الأربعة الاستمرارية والفشل معاً.
راتنج التبادل
- الدور الرئيسي
- التقاط الأيونات النزرة وبناء مسارات نقل موصلة
- عند الفشل
- يمنع التلوث أو التكتل أو فقد التلامس تحويل التيار إلى نقل مفيد
- الدليل
- مقاومية المنتج والضغط وشكل الراتنج وجسيمات/TOC/معادن التغذية
أغشية الكاتيون/الأنيون
- الدور الرئيسي
- تمرير الشحنة المناسبة إلى المركز والحد من إعادة الخلط
- عند الفشل
- يسبب التلف أو التلوث أو التركيب الخاطئ تسرباً أو جرياناً متقاطعاً أو مقاومة
- الدليل
- مقاومية الفروع وترسب الغشاء وموقع الحجرة والتركيب والسلامة
مجال DC
- الدور الرئيسي
- قيادة الهجرة وتوليد H⁺/OH⁻ للتجديد الموضعي
- عند الفشل
- التيار القليل يترك الأيونات، والزائد لا يعالج تغذية خارجة عن المواصفة
- الدليل
- الجهد والتيار والقطبية والحرارة وحمل التغذية وتوقع الشركة
تيارات التخفيف/التركيز/الأقطاب
- الدور الرئيسي
- إخراج المنتج وحمل الأيونات ومنتجات الأقطاب والتحكم في التركيز
- عند الفشل
- التدفق القليل أو العكسي أو الضغط الخاطئ أو الاسترداد العالي يسبب قشوراً وغازاً واختلاطاً
- الدليل
- التدفق والضغط/الفرق والاسترداد والتهوية وتحليل المركز
تلغي EDI التجديد الدوري بالحامض والقلوي، لا تيار المركز أو التنظيف أو كل تلميع لاحق. يحدد معيار الاستخدام الحاجة إلى نزع الغاز والتلميع والتعقيم وضبط الحلقة.
يتطلب الاستقرار ثلاث مجموعات أدلة
الحمل الأيوني والتلوث في التغذية
تابع التوصيلية/FCE وCO₂ والعسر والسيليكا وTOC والمؤكسدات والجسيمات. قد يبدأ ضعف المنتج من تسرب RO أو نزع الغاز/الكيماويات.
توازن التخفيف والتركيز والضغط
تحقق من كل تدفق وضغط دخول/خروج والفرق والاسترداد. يضاعف انخفاض المركز أو ارتفاع الاسترداد مخاطر القشور والغاز.
الجهد والتيار ومقاومية المنتج
ضع القيم الكهربائية والمقاومية المصححة وحمل التغذية في اتجاه واحد. لا يثبت الجهد وحده أو صفاء العينة إزالة الأيونات.
وجّه أربع إشارات شائعة بهذه الطريقة
- الإشارة
- تنخفض مقاومية المنتج دون تغير كبير في فرق الضغط
- الاشتباه الأول
- تسرب أملاح RO أو ارتفاع CO₂/الأمونيا أو تدفق عالٍ أو تيار ناقص أو تعويض حرارة/جهاز
- ترتيب الاستجابة
- أعد قياس التغذية والمنتج وعاير الجهاز، ثم قارن الحمل والتدفق والتيار بالتصميم
- الإشارة
- يرتفع فرق ضغط الوحدة باستمرار
- الاشتباه الأول
- انسداد جسيمات أو تكتل راتنج أو قشور في المركز أو سوء توزيع
- ترتيب الاستجابة
- خفف المخاطر وارسم تدفق/ضغط الفروع والترشيح ثم نظف أو افحص حسب نوع الترسب
- الإشارة
- تتغير علاقة الجهد/التيار أو تتذبذب فجأة
- الاشتباه الأول
- قدرة أو أسلاك أو قطبية أو غاز محبوس أو منطقة جافة أو قشور عالية المقاومة أو جريان متقاطع
- ترتيب الاستجابة
- ابدأ بفحص الكهرباء والتهوية ثم ضغوط التيارات والفروع، ولا ترفع الجهد عشوائياً
- الإشارة
- مركز عكر/متبلور أو اختلاط المنتج والمركز
- الاشتباه الأول
- تجاوز العسر/السيليكا أو الاسترداد، أو نقص المركز، أو تلف ختم/لوح توزيع
- ترتيب الاستجابة
- اعزل الوحدة وتحقق من الماء والاسترداد وافحص الأختام والمسارات وحدد القشور قبل المعالجة
أربعة مفاهيم خاطئة
يمكن لـ EDI أن تحل محل RO
تلمع EDI الأيونات النزرة في الماء قليل الأملاح. من دون RO مناسب يتجاوز الحمل والعسر والتلوث حدودها سريعاً.
الكهرباء تدمر الملح
تنتقل الأيونات أساساً إلى المركز وتخرج معه؛ يوفر انشطار الماء H⁺/OH⁻ لتجديد الراتنج.
التيار الأكبر يعطي ماء أفضل دائماً
يجب مطابقة التيار للتدفق والحرارة والحمل. الزيادة ترفع الطاقة والحرارة والغاز ولا تصلح التغذية السيئة.
لا تجديد كيميائي يعني لا صيانة ولا صرف
لـ EDI مركز وغسل أقطاب وقد تتقشر أو تتلوث أو تتسرب أو تحتاج تنظيفاً. الملغى هو التجديد الدوري.
