Vì sao hệ thống nước siêu tinh khiết thường kết hợp UF, RO và EDI?

Phân biệt hạt, ion hòa tan, chất ion hóa yếu và tái nhiễm để hiểu UF, RO, EDI và vòng đánh bóng là các hàng rào bổ sung, không phải lọc ngày càng nhỏ.

Kết luận trước

Kết luận trước

UPW phải đồng thời kiểm soát hạt/keo, muối, silica/boron, hữu cơ, khí, vi sinh và chất giải phóng từ hệ thống. UF giữ chất rắn, keo và một phần vi sinh, giảm độ đục/SDI để bảo vệ RO nhưng hầu như không loại muối hòa tan. RO dùng áp suất và lớp chọn lọc đặc để tách phần lớn ion, silica, nhiều hữu cơ và vi sinh sang dòng cô đặc, là bước khử khoáng chính; một hay hai pass tùy nguồn, thu hồi và mục tiêu, sản phẩm RO không tự động vô trùng. EDI thường đánh bóng permeate RO ít muối: nhựa tạo đường dẫn ion, điện DC đẩy ion qua màng chọn lọc sang khoang cô đặc và H⁺/OH⁻ duy trì nhựa liên tục. EDI không thay RO và không chịu tốt độ cứng, hạt, chất oxy hóa hay CO₂ cao. Hệ UPW còn có thể cần khử khí, UV, mixed bed, UF cuối và vòng tuần hoàn. Điện trở suất gần 18,2 MΩ·cm ở 25°C chỉ cho thấy ion rất thấp, không xác nhận TOC, hạt, silica/boron, oxy, vi sinh hay kim loại.

Bốn điều kiện để các hàng rào tiếp sức

Phân loại chất bẩn rồi đặt hợp đồng nước vào cho công đoạn sau.

UF tách rủi ro hạt khỏi ion

UF giảm hạt/keo/SDI nhưng giữ phần lớn độ dẫn và muối.

RO chịu tải khử muối chính

RO tạo permeate/concentrate; vẫn phải kiểm cáu, chlorine, hữu cơ/sinh học và seal.

EDI chỉ đánh bóng nước ít muối ổn định

Hardness, CO₂, silica, T, lưu lượng và dòng điện phải trong thiết kế.

Vòng cuối ngăn tái nhiễm

Bồn, khí, vật liệu, dead leg và dừng máy có thể làm nước tinh khiết bẩn trở lại.

1

Nhà máy sạch sắp UF, RO, EDI và vòng vệ sinh theo tải

Cột lớn bên trái là hàng rào hạt, vessel ngang là RO, module sau là EDI và ống/mẫu vệ sinh dẫn nước tới vòng.

Nhà máy sạch sắp UF, RO, EDI và vòng vệ sinh theo tải：Dãy UF: hạt, keo và SDI、Vessel RO: khử muối và dòng cô đặc、Module EDI: đánh bóng permeate RO、Lấy mẫu, online và ống tuần hoàn vệ sinh1234

Điểm cần nhận biết

  1. 1Dãy UF: hạt, keo và SDI
  2. 2Vessel RO: khử muối và dòng cô đặc
  3. 3Module EDI: đánh bóng permeate RO
  4. 4Lấy mẫu, online và ống tuần hoàn vệ sinh

Kết luận từ hình

UF bảo vệ RO, RO bảo vệ EDI, EDI nâng điện trở suất và vòng giữ chất lượng tới điểm dùng.

Kiểm tra hiện trường

Lần theo backwash/CIP, permeate/concentrate, dilute/concentrate/electrode và return trên P&ID; xác nhận sample/bypass.

2

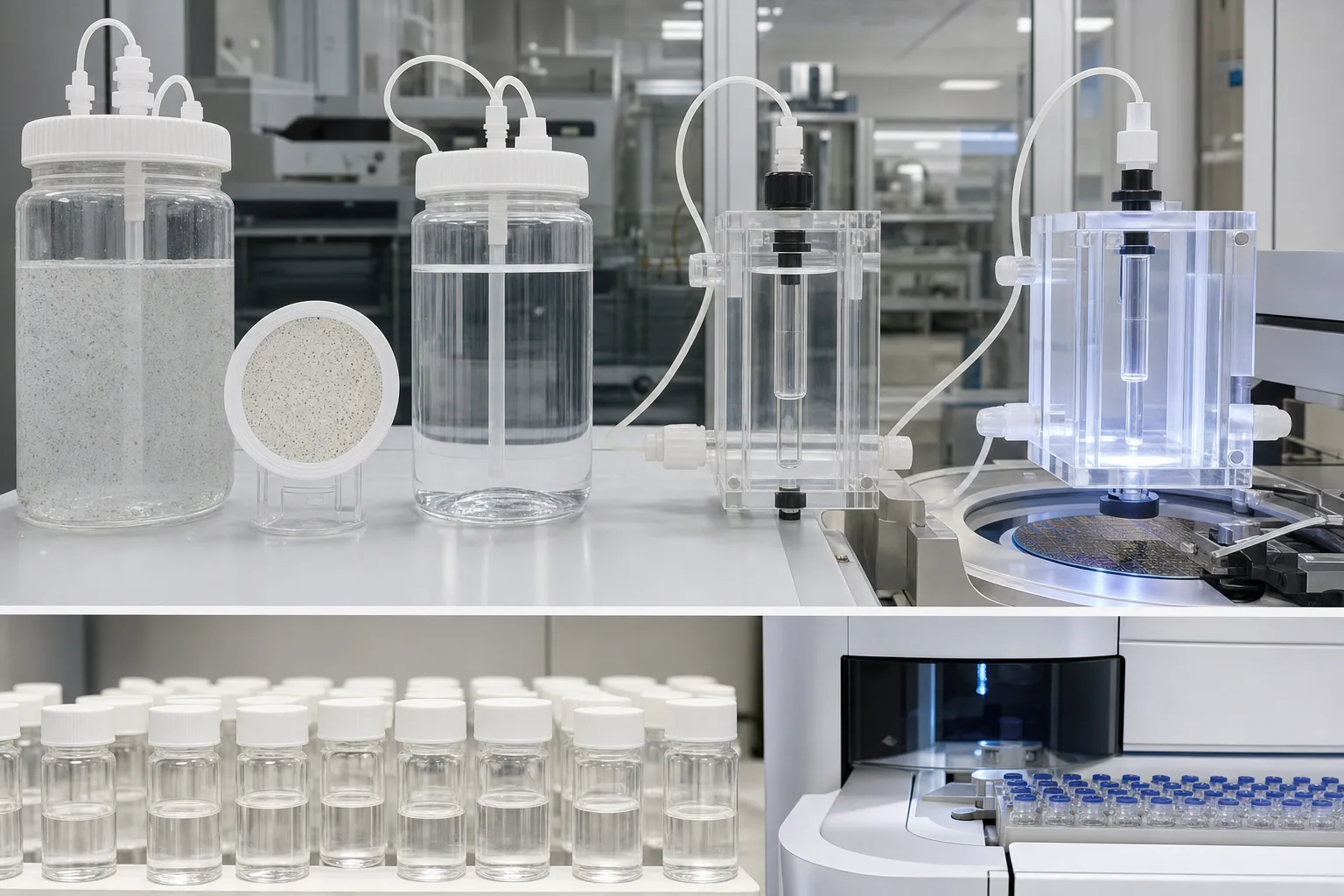

Mô hình bàn cho thấy giữ hạt, RO, EDI và phân tích nhiều chỉ tiêu

Mẫu hạt/màng giữ, cell áp lực, cell điện cực và các vial/thiết bị đại diện bốn tầng chứng cứ.

Mô hình bàn cho thấy giữ hạt, RO, EDI và phân tích nhiều chỉ tiêu：Nước có hạt và đĩa giữ UF、Cell áp lực/lớp chọn lọc RO、Cell nhựa–màng–điện cực EDI、Vial cấp và phân tích ion/TOC/hạt1234

Điểm cần nhận biết

  1. 1Nước có hạt và đĩa giữ UF
  2. 2Cell áp lực/lớp chọn lọc RO
  3. 3Cell nhựa–màng–điện cực EDI
  4. 4Vial cấp và phân tích ion/TOC/hạt

Kết luận từ hình

Mọi mẫu có thể trong nhưng khác nhau nhiều bậc; mắt và điện trở suất không đủ.

Kiểm tra hiện trường

Dùng cùng batch, ghi P/T/flow/current và đo hạt/SDI, độ dẫn/điện trở, TOC, silica/boron, vi sinh.

3

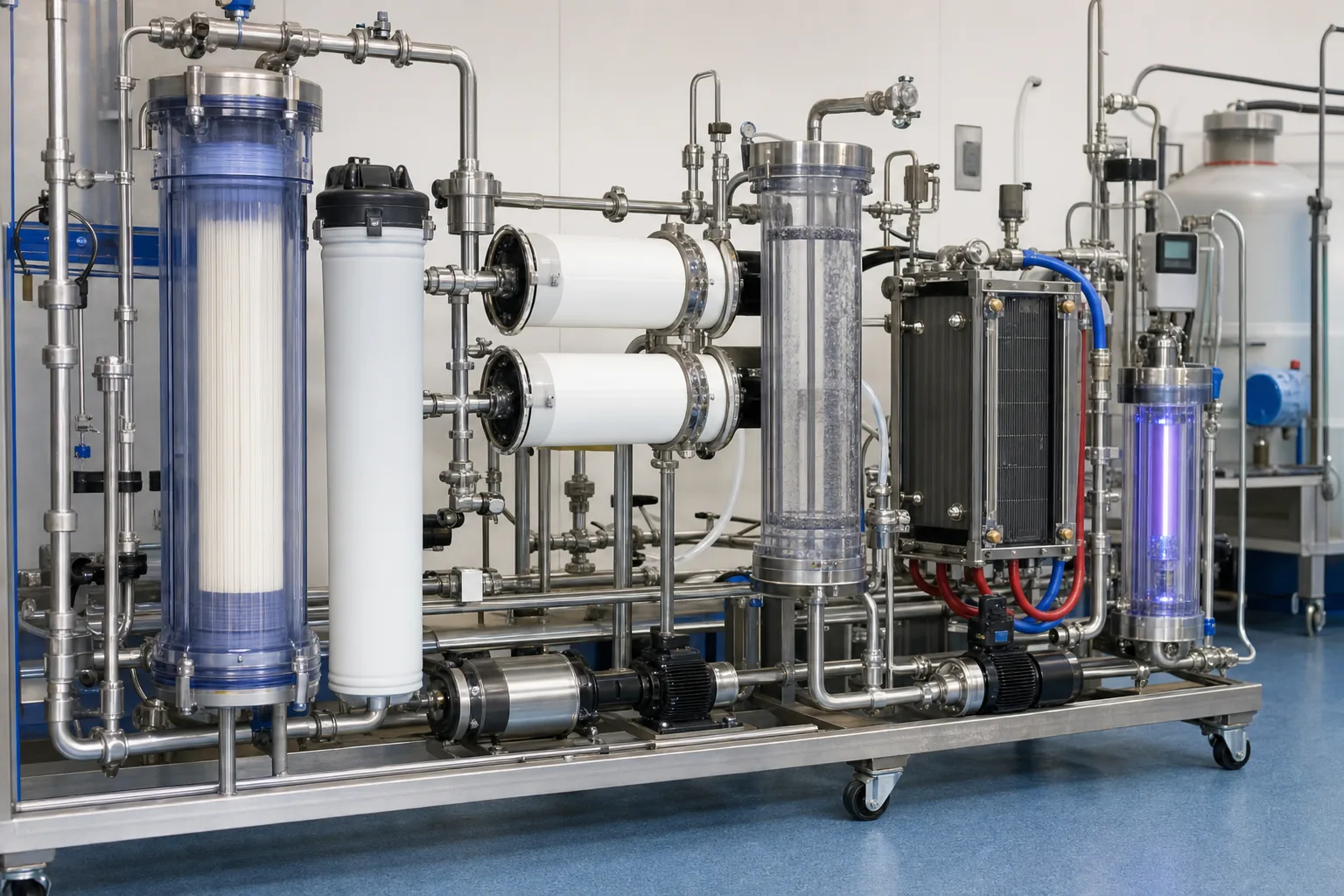

Skid trong suốt phân biệt bó sợi UF, phần tử RO, stack EDI và UV

Sợi dọc sàng hạt, ống ngang chứa RO spiral, stack đen/cáp DC là EDI, reactor sáng là UV.

Skid trong suốt phân biệt bó sợi UF, phần tử RO, stack EDI và UV：Bó sợi rỗng UF、Phần tử RO và đường áp lực、Stack màng EDI dùng DC、Reactor UV oxy hóa/khử trùng1234

Điểm cần nhận biết

  1. 1Bó sợi rỗng UF
  2. 2Phần tử RO và đường áp lực
  3. 3Stack màng EDI dùng DC
  4. 4Reactor UV oxy hóa/khử trùng

Kết luận từ hình

Cấu trúc cho thấy cơ chế khác nhau, không thể xếp bằng một độ tinh lọc.

Kiểm tra hiện trường

Theo integrity/TMP UF, RO chuẩn hóa, V-I/flow EDI và intensity/hours/sleeve UV cùng cơ sở nhiệt độ.

4

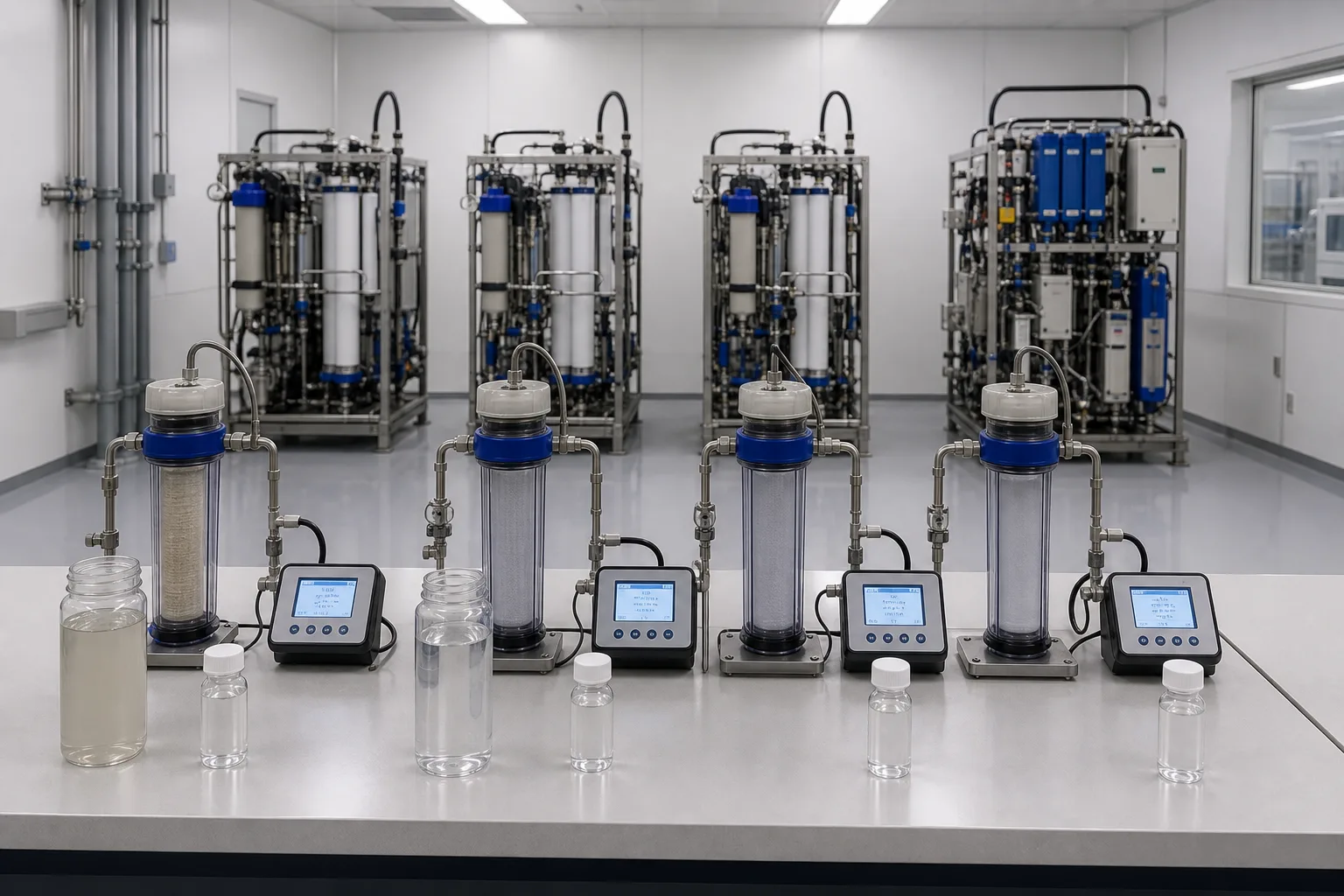

Bốn module, đồng hồ và mẫu dùng hợp đồng nghiệm thu khác nhau

So sánh feed, UF, RO và EDI/cuối ở cùng flow/T.

Bốn module, đồng hồ và mẫu dùng hợp đồng nghiệm thu khác nhau：Feed: độ đục, hardness, TOC、UF: hạt, SDI, integrity、RO: độ dẫn, salt, silica/TOC、EDI/cuối: điện trở và chỉ tiêu vết1234

Điểm cần nhận biết

  1. 1Feed: độ đục, hardness, TOC
  2. 2UF: hạt, SDI, integrity
  3. 3RO: độ dẫn, salt, silica/TOC
  4. 4EDI/cuối: điện trở và chỉ tiêu vết

Kết luận từ hình

Đạt một cấp chỉ có nghĩa phù hợp cho cấp sau, không phải UPW cuối đạt toàn bộ.

Kiểm tra hiện trường

Đồng bộ thời gian/nhiệt độ và so hai điểm kề nhau khi lỗi.

5

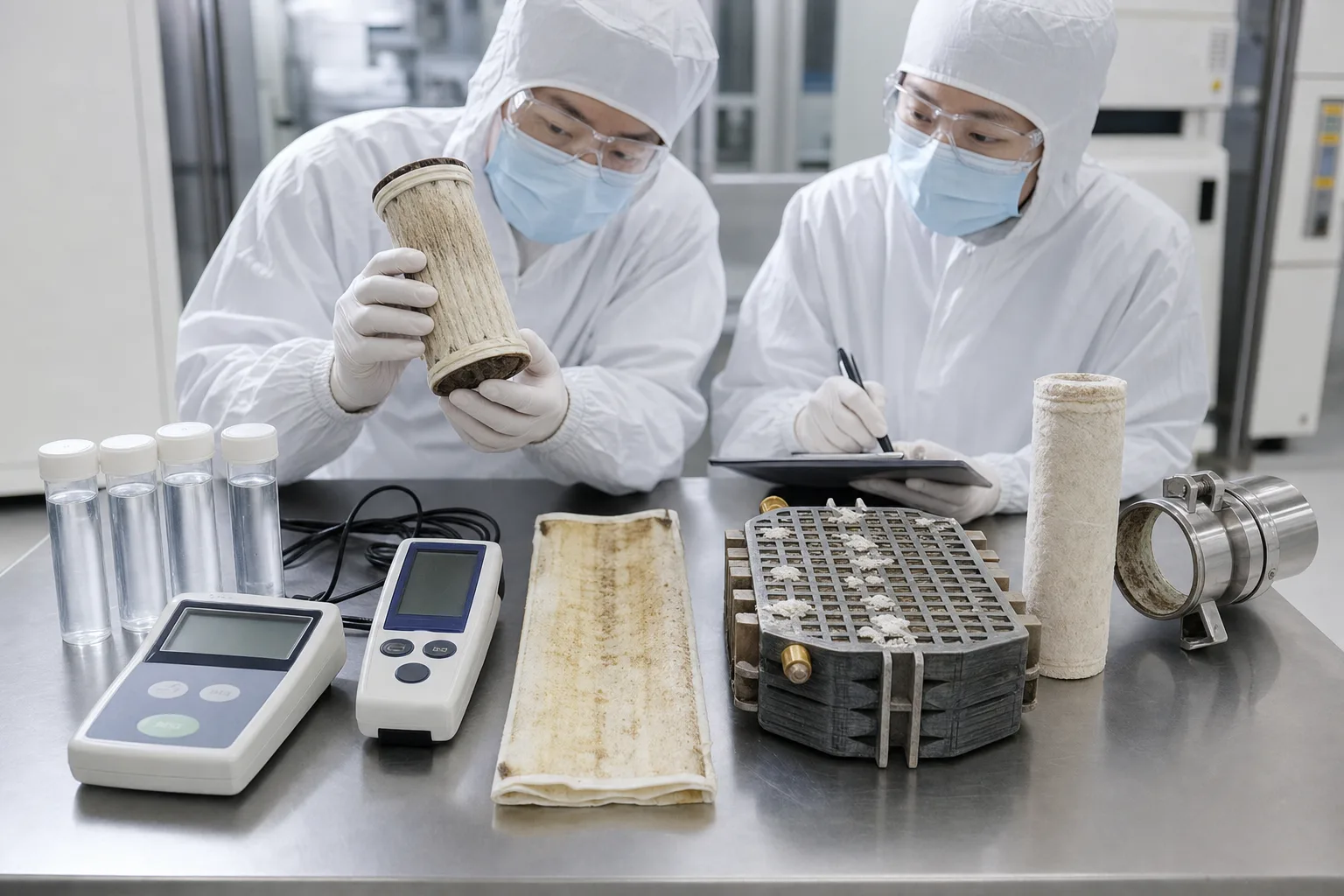

Bàn tháo kiểm tách UF bẩn, màng RO, stack EDI, cartridge cuối và mẫu

Giữ vị trí/hướng của bộ phận để nối cặn với xu hướng.

Bàn tháo kiểm tách UF bẩn, màng RO, stack EDI, cartridge cuối và mẫu：UF/cartridge bẩn và phân bố đầu、Màng RO: cặn, hỏng, bằng chứng rửa、Stack EDI: đường dòng, màng, cáu、Mẫu, đồng hồ, cartridge/housing cuối1234

Điểm cần nhận biết

  1. 1UF/cartridge bẩn và phân bố đầu
  2. 2Màng RO: cặn, hỏng, bằng chứng rửa
  3. 3Stack EDI: đường dòng, màng, cáu
  4. 4Mẫu, đồng hồ, cartridge/housing cuối

Kết luận từ hình

Điện trở giảm có thể từ RO, CO₂, EDI hoặc vòng; trộn bộ phận sẽ mất vị trí nguyên nhân.

Kiểm tra hiện trường

Ghi stage/hướng, đối chiếu TMP/DP/salt/current/T, phân tích phù hợp và xác nhận phục hồi chuẩn hóa.

Chín bước từ nguồn tới điểm dùng

Tải bẩn giảm còn nhạy tái nhiễm tăng.

  1. 1 Ổn định feed

    Nguồn/oxy hóa/hardness/hữu cơ → tiền xử lý

    Giữ UF/RO trong thiết kế.

  2. 2 UF

    Hạt/keo/vi sinh → giữ + nước rửa

    Giảm SDI và tải RO.

  3. 3 RO pass 1

    Feed áp lực → permeate + concentrate

    Loại phần lớn ion/silica/hữu cơ.

  4. 4 Điều chỉnh/pass 2

    Permeate → pH/khử khí/RO khi cần

    CO₂ và chất axit yếu.

  5. 5 EDI

    RO ít muối + DC → dilute + concentrate

    Loại ion dư liên tục.

  6. 6 Bồn/khử khí

    Sản phẩm → kiểm giao diện khí

    Hạn chế CO₂/O₂.

  7. 7 Đánh bóng

    TOC/ion vết/hạt/sinh học → UV/resin/UF

    Bù biên của train chính.

  8. 8 Vòng liên tục

    Supply → POU → return

    Giảm dead leg và giữ vệ sinh.

  9. 9 Release

    Điện trở + TOC + hạt + ion vết + sinh học

    Xác nhận đúng mục đích.

Bốn hàng rào cho bốn dạng ô nhiễm

Tách cơ chế, waste và tín hiệu lỗi.

UF

Vai trò
Hạt/keo/vi sinh và feed SDI thấp
Biên/lỗi
Đứt sợi/seal bypass; muối đi qua; fouling tăng TMP
Bằng chứng
Hạt/SDI, TMP/flux, integrity, backwash/CIP

RO

Vai trò
Loại phần lớn ion/silica/hữu cơ/vi sinh
Biên/lỗi
Cáu/fouling/oxy hóa/seal và concentrate
Bằng chứng
Flow/passage chuẩn hóa, stage DP, silica/TOC, balance

EDI

Vai trò
Nhựa–màng–điện trường loại ion dư
Biên/lỗi
Hardness/CO₂/silica/flow/T/current
Bằng chứng
Feed, dilute/concentrate/electrode, V/I/DP/resistivity

Polish/vòng

Vai trò
TOC/khí/ion vết/hạt/vi sinh và POU
Biên/lỗi
Bồn/vật liệu/dead leg/đánh bóng hết/khử trùng
Bằng chứng
Supply-return-POU, TOC/hạt/sinh học/kim loại/khí

18,2 MΩ·cm ở 25°C không thay các chỉ tiêu TOC, hạt và vi sinh; tiêu chuẩn phụ thuộc ứng dụng.

Bốn nhóm dữ liệu cùng thời gian

Feed/UF

Nguồn, T, độ đục, SDI, hardness, silica, TOC, oxidant, flow/TMP/backwash/integrity.

RO

Feed/permeate/concentrate flow/P/EC, flow/passage chuẩn hóa, stage DP, recovery, silica/TOC.

EDI

Feed TEA/hardness/CO₂/silica, ba dòng/DP, DC V/I/T, resistivity/ion.

Vòng/POU

Bồn, UV/resin/UF cuối, supply-return, resistivity, TOC, hạt, ion vết, sinh học, sanitation.

Tìm chỉ tiêu hỏng đầu tiên và cặp điểm kề

Dấu hiệu
Hạt/SDI UF tăng mà TMP không cao
Nghi ngờ
Integrity/seal/header hoặc lấy mẫu
Bước tiếp
Test integrity, lấy mẫu theo rack, kiểm seal/sample trước khi tăng rửa
Dấu hiệu
RO salt passage tăng cùng flow/DP
Nghi ngờ
T/P, oxy hóa, cáu/fouling hoặc connector
Bước tiếp
Chuẩn hóa, balance, profile stage và cleaning/integrity
Dấu hiệu
RO ổn nhưng EDI resistivity giảm và V/I/DP đổi
Nghi ngờ
CO₂/TEA/hardness/silica, power/flow/scale
Bước tiếp
Phân tích feed/ion balance và kiểm T/flow/DC/khử khí
Dấu hiệu
Sản phẩm chính đạt nhưng return/POU TOC/hạt/sinh học/kim loại tăng
Nghi ngờ
Bồn, leachable, dead leg, polish hoặc sanitation
Bước tiếp
Map supply-return-POU và kiểm flow/T/dead leg/UV/resin/UF

Bốn hiểu lầm

Ba công nghệ chỉ là lọc nhỏ dần

Cơ chế là sàng hạt, RO áp lực và EDI điện–ion.

RO hai pass tự động là UPW

TOC, hạt, khí, sinh học, kim loại và vòng vẫn riêng.

EDI xử lý trực tiếp nước thô

EDI cần permeate RO ổn định ít muối.

18,2 nghĩa là tất cả đạt

Chỉ phản ánh ion và phụ thuộc T/CO₂.
