Bể lọc cát giữ hạt và rửa ngược như thế nào?
Bể lọc hạt nhanh cho nước đã keo tụ và lắng đi xuống qua cát, anthracite hoặc vật liệu đa lớp; hạt bị va chạm, bám giữ và lắng trong đường rỗng, sau đó nước sạch cùng khí tùy thiết kế đi ngược lên để tách và cuốn cặn ra ngoài.
Trả lời trực tiếp
Trả lời trực tiếp
Bể lọc cát nhanh, hai lớp hay đa lớp không phải là một cái rây có lỗ cố định. Vi bông từ công đoạn trước đi qua đường rỗng quanh co, bị chặn, lắng, va chạm rồi bám lên hạt vật liệu; một phần tải ở lớp trên nhưng thiết kế tốt còn sử dụng chiều sâu. Khi cặn tích tụ, khe rỗng hẹp lại, tổn thất cột áp và vận tốc cục bộ tăng, dòng chuyển sang vùng ít cản; chạy tiếp có thể gây xuyên hạt, nứt dòng tắt hoặc chạm cột áp giới hạn. Rửa ngược phải khởi động theo tiêu chí của từng ngăn như độ đục/số hạt đầu ra, tổn thất cột áp, thời gian hoặc sản lượng. Ngăn lọc được cô lập, rửa bề mặt hay sục khí được thực hiện nếu có thiết kế, rồi nước sạch đi từ dưới lên qua hệ phân phối để làm giãn đều lớp lọc, cọ xát hạt, tách cặn và đưa cặn vào máng nước rửa. Sau đó vật liệu phải lắng lại; có thể nghỉ, khởi động chậm và lọc bỏ cho tới khi nước từng ngăn đạt yêu cầu. Rửa yếu để lại bùn viên, đóng bánh và vùng chết; rửa quá mạnh làm mất vật liệu, xáo lớp đỡ hoặc hỏng hệ phân phối. Vì vậy phải xem cùng lúc lưu lượng từng ngăn, cột áp, độ đục/hạt, độ giãn nở, phân bố rửa và dòng thải chứ không chỉ dùng đồng hồ thời gian.
Bốn mắt xích phải đúng ở cả lọc và rửa
Nước đang trong hoặc mặt bể đang sôi mạnh chưa chứng minh lớp lọc đồng đều và cặn đã thật sự rời bể.
Tiền xử lý tạo vi bông có thể lọc
Hạt mịn chưa mất ổn định sẽ xuyên qua; bông quá lớn và yếu sẽ bịt mặt hoặc vỡ. pH, hóa chất, khuấy, nước lắng và dao động lưu lượng quyết định tải vào.
Vật liệu và lưu lượng sử dụng chiều sâu
Cỡ hạt, khối lượng riêng, cấp phối, chiều dày và tốc độ lọc quyết định đường rỗng, lực cắt và phân bố cặn. Bánh bùn mặt làm tăng áp sớm; nứt hoặc mất vật liệu tạo dòng tắt.
Rửa ngược phân bố đều và giãn nở vừa đủ
Hệ đáy và dàn khí phải làm lỏng toàn bộ lớp. Nhiệt độ nước và tính chất vật liệu đổi cường độ cần thiết; thiếu tạo bùn viên, thừa có thể cuốn mất vật liệu.
Đưa lại vận hành bảo vệ tuyến nước sạch
Vật liệu cần lắng và chín lại, van phải chuyển từ từ. Lọc bỏ, nghỉ hoặc khởi động chậm nên kết thúc theo độ đục/số hạt của từng ngăn và SOP.
Cụm lọc vẫn vận hành khi một ngăn rửa ngược
Ống góp và van điều khiển từng ngăn; ngăn êm đại diện cho lọc, ngăn xáo động cho rửa và tràn phía trước thu nước rửa bẩn.
11Ống góp và van cô lập22Ngăn đang lọc33Ngăn rửa ngược xáo động44Máng rửa và tràn nước thảiĐiểm cần nhận biết
- 1Ống góp và van cô lập
- 2Ngăn đang lọc
- 3Ngăn rửa ngược xáo động
- 4Máng rửa và tràn nước thải
Kết luận từ hình
Phải vận hành như một cụm. Khi một ngăn rửa, lưu lượng dồn sang các ngăn còn lại; nếu không giảm tổng lưu lượng, chúng có thể quá tải và xuyên hạt.
Kiểm chứng tại hiện trường
Lần theo trình tự van và dòng thực; ghi lưu lượng, mực/cột áp, độ đục từng ngăn. Khi rửa, kiểm tải ngăn còn lại, lưu lượng rửa và tràn máng có đều không.

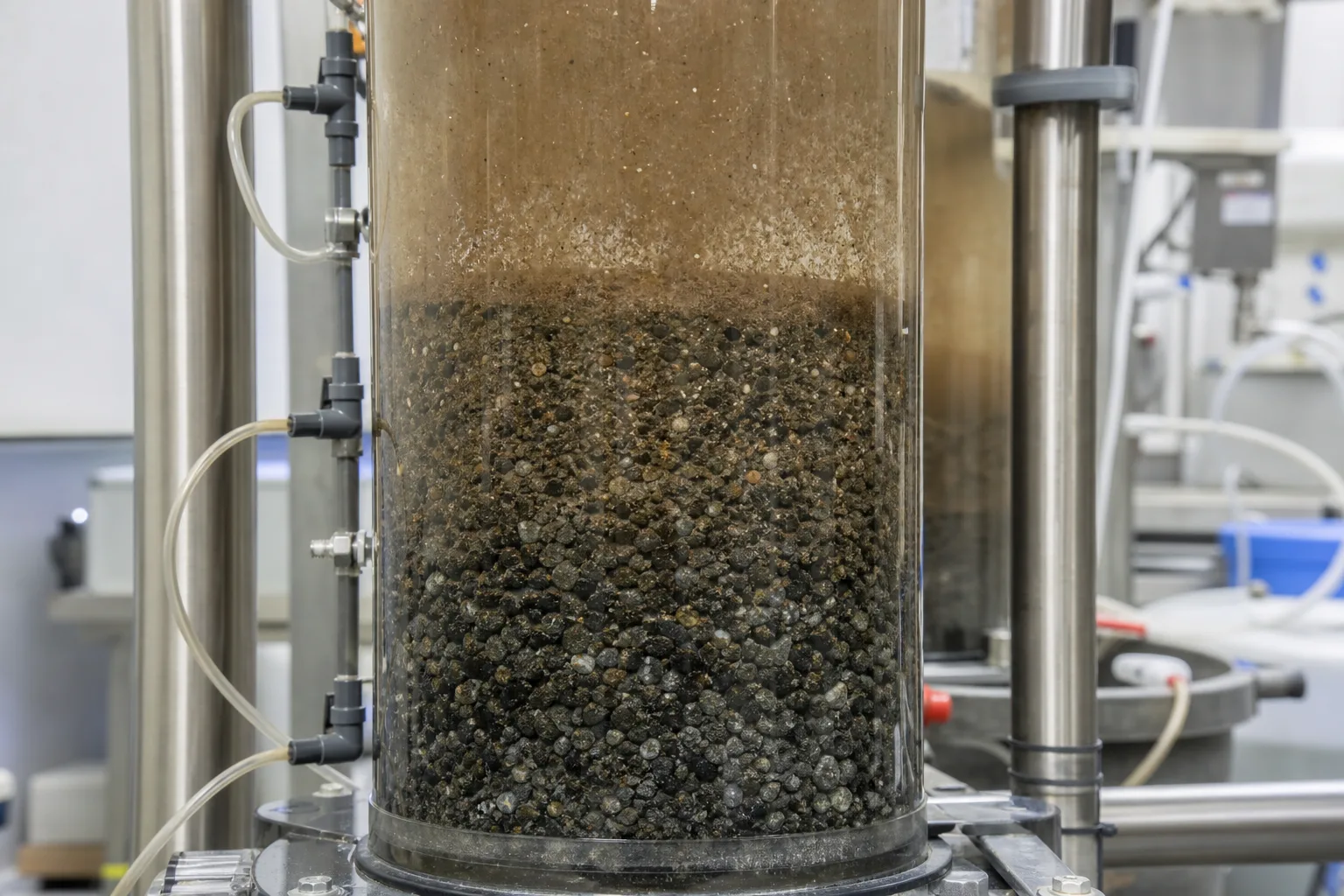

Cột lọc tải cặn cho thấy giữ hạt và cột áp phát triển theo chiều sâu
Cặn bám đậm hơn ở phần trên, còn các điểm đo áp bên hông so sánh cột áp theo cao độ; lớp dưới sạch hơn cho thấy chênh áp tổng chưa đủ mô tả phân bố.
11Các điểm đo áp theo đoạn22Vùng trên tải cặn cao33Tiếp tục giữ cặn ở sâu44Tăng cột áp và lệch dòng cục bộĐiểm cần nhận biết
- 1Các điểm đo áp theo đoạn
- 2Vùng trên tải cặn cao
- 3Tiếp tục giữ cặn ở sâu
- 4Tăng cột áp và lệch dòng cục bộ
Kết luận từ hình
Lọc không chỉ là rây ở mặt. Lớp tốt dùng được chiều sâu; bịt mặt làm cột áp tăng sớm, còn nước xấu khi áp chưa cao gợi ý vi bông yếu, nứt hoặc dòng tắt.
Kiểm chứng tại hiện trường
Vẽ cột áp, lưu lượng và độ đục/số hạt từng ngăn theo thời gian; dùng áp phân đoạn và mẫu theo chiều sâu để xác định cặn nằm ở đâu.

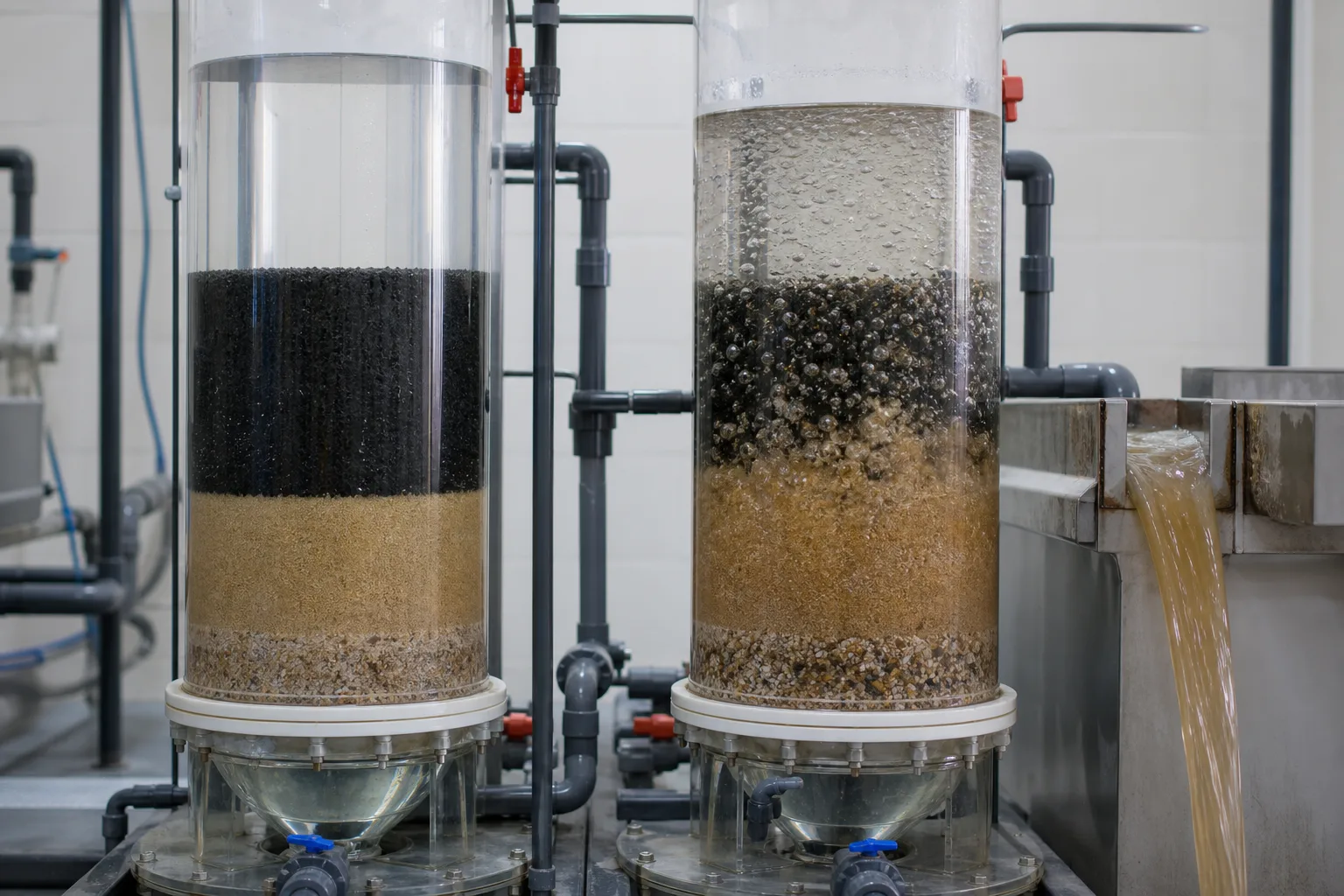

Lọc đi xuống, rửa đi lên qua cùng một lớp vật liệu
Cột trái giữ lớp vật liệu tĩnh khi lọc xuống; cột phải đưa nước rửa và khí từ đáy lên, làm giãn vật liệu và cuốn cặn ra trên.
11Lọc xuống qua lớp tĩnh22Vật liệu và lớp đỡ33Nước rửa lên/sục khí44Lớp giãn và nước rửa bẩnĐiểm cần nhận biết
- 1Lọc xuống qua lớp tĩnh
- 2Vật liệu và lớp đỡ
- 3Nước rửa lên/sục khí
- 4Lớp giãn và nước rửa bẩn
Kết luận từ hình
Mục tiêu không phải khuấy mạnh nhất. Rửa phải tách và đưa cặn tới máng mà không làm mất vật liệu, xáo lớp đỡ hoặc hỏng đáy lọc.
Kiểm chứng tại hiện trường
Ghi trình tự, thời gian, lưu lượng rửa mặt, khí và nước thấp/cao; đo nhiệt độ, chiều cao tĩnh/giãn tối đa, chuyển động toàn lớp và vật liệu trong máng.

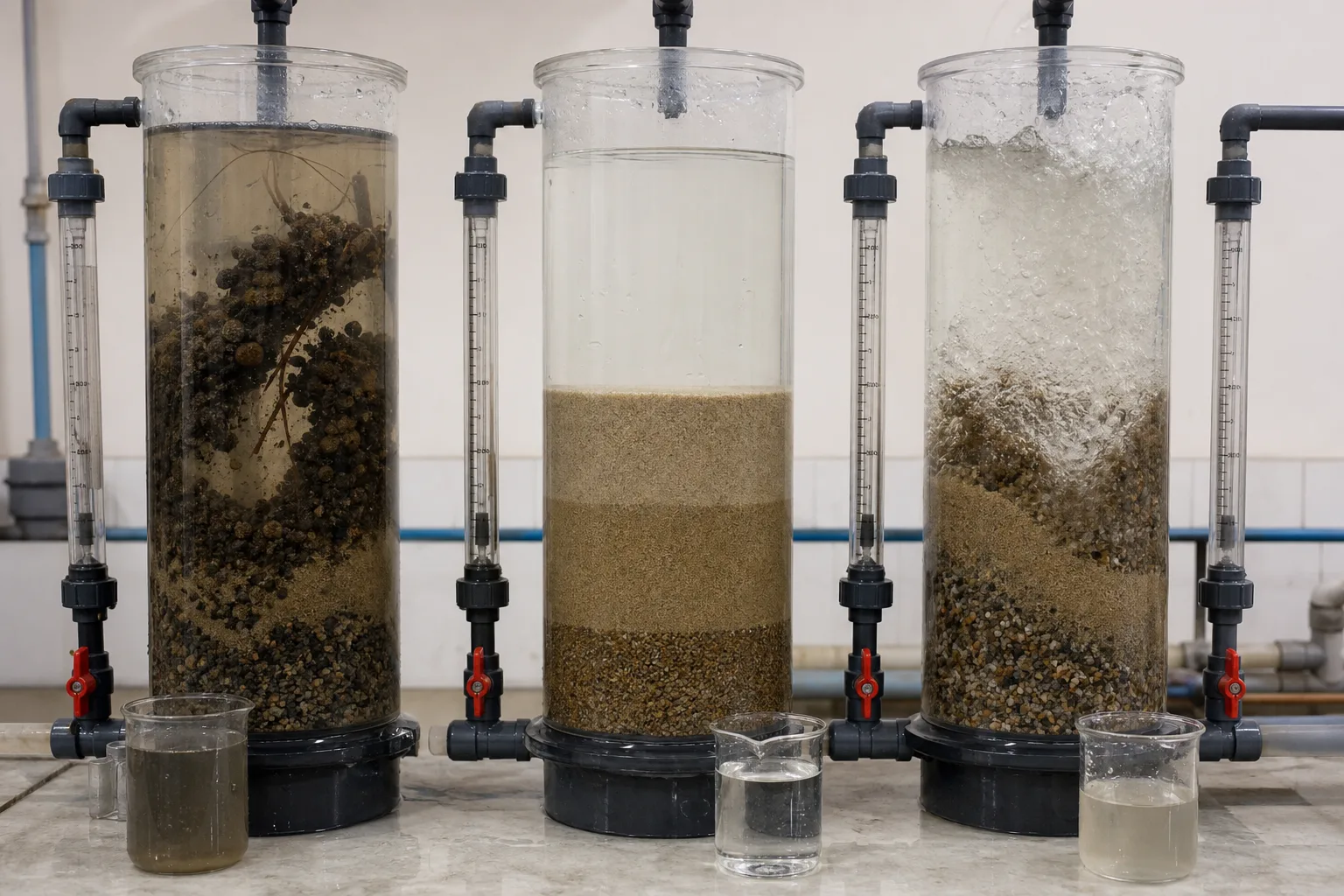

Ba cột phân biệt rửa thiếu, cửa sổ hiệu quả và rửa quá mức
Cột trái có bùn viên và kênh, cột giữa đều với nước trên sạch hơn, cột phải giãn dữ dội gần mất vật liệu—ba kết quả mà cùng thời gian rửa có thể che giấu.
11Bùn viên, đóng bánh, tạo kênh22Lớp sạch và giãn đều33Giãn quá mức, nguy cơ mất hạt44Mẫu sau rửa và lượng hạt mấtĐiểm cần nhận biết
- 1Bùn viên, đóng bánh, tạo kênh
- 2Lớp sạch và giãn đều
- 3Giãn quá mức, nguy cơ mất hạt
- 4Mẫu sau rửa và lượng hạt mất
Kết luận từ hình
Cùng thời gian không cho cùng chất lượng. Cửa sổ phụ thuộc nhiệt độ, cỡ/khối lượng riêng hạt, chiều sâu, khí-nước và phân bố.
Kiểm chứng tại hiện trường
Thăm lớp trước/sau, đo tốc độ dâng và giãn nở, so độ đục/hạt; theo dõi bùn viên, cao độ vật liệu, cặn nước rửa và nước đầu sau rửa.

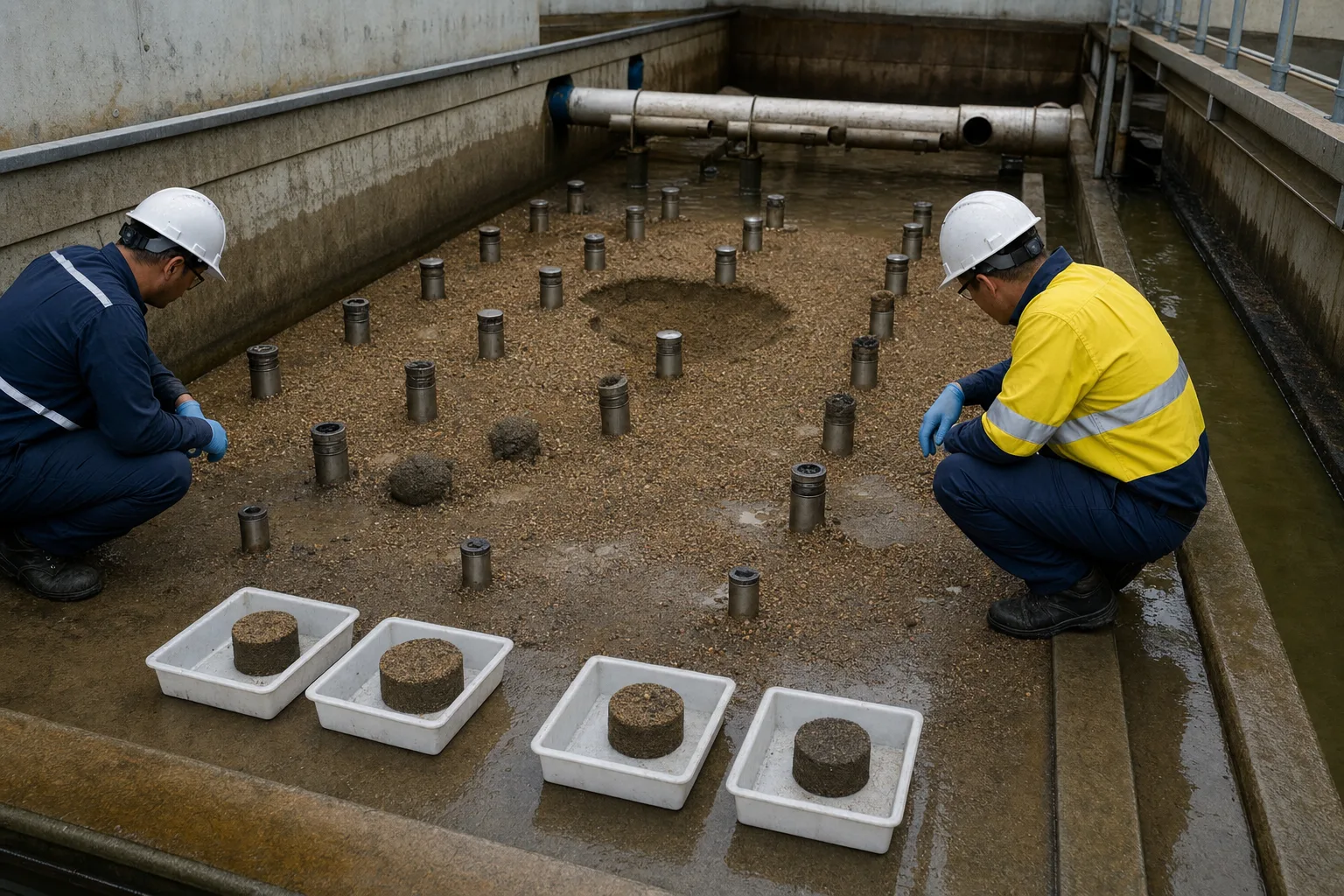

Kiểm tra khi tháo cạn tìm được bùn viên, vết nứt và vùng chết
Nhân viên kiểm tra mặt vật liệu và cục kết bám, giữ riêng lõi mẫu ở nhiều vị trí; cao độ và cấu kiện lộ ra giúp truy phân bố rửa không đều hoặc mất vật liệu.
11Kiểm tra theo ô lưới22Cao độ mặt và vết nứt33Bùn viên/kết bám cục bộ44Lõi vật liệu nhiều vị tríĐiểm cần nhận biết
- 1Kiểm tra theo ô lưới
- 2Cao độ mặt và vết nứt
- 3Bùn viên/kết bám cục bộ
- 4Lõi vật liệu nhiều vị trí
Kết luận từ hình
Cột áp tổng và nước chung có thể che lỗi cục bộ. Bùn viên, hõm, nứt, chiều dày không đều hay lỗi lớp đỡ tạo dòng tắt lặp lại và cần dừng bể để xác nhận.
Kiểm chứng tại hiện trường
Lập bản đồ cao độ, chiều sâu, nứt, hõm, bùn viên và cát trong tuyến nước sạch; liên hệ mẫu với bản đồ rửa, kiểm tra đầu phân phối/đáy và lịch sử bù vật liệu.
Sáu bước từ hạt đầu vào đến cặn rửa được loại
Tách lọc, kết thúc chu kỳ, làm sạch và khởi động lại để tìm đúng mắt xích hỏng.
1 Tiền xử lý
Nước thô → vi bông có thể lọc
Tạo hạt dễ bám mà không bịt mặt ngay.
2 Lọc xuống
Nước ↓ vật liệu → đáy lọc
Giữ hạt theo chiều sâu và tạo nước độ đục thấp.
3 Kết thúc chu kỳ
Cột áp/độ đục/hạt/thời gian → cô lập
Dừng trước xuyên hạt hoặc cột áp giới hạn.
4 Làm lỏng và tách
Khí/rửa mặt + nước rửa ↑
Giãn đều và phá cặn bám.
5 Đưa cặn ra
Nước rửa bẩn → máng/xử lý
Đưa cặn khỏi bể và quản lý dòng hồi.
6 Lắng và chín lại
Nghỉ/khởi động chậm/lọc bỏ → phục vụ
Chặn đỉnh độ đục đầu chu kỳ khỏi nước sạch.
Trách nhiệm của bốn hệ con
Vật liệu không hoạt động một mình; tiền xử lý, thủy lực lớp, rửa và khởi động ràng buộc nhau.
Keo tụ/tạo bông/lắng
- Nhiệm vụ
- Kiểm soát lượng, cỡ, độ bền và bề mặt hạt tới lọc
- Hỏng điển hình
- Hạt mịn xuyên, bông yếu bịt mặt hoặc sốc tải cặn
- Bằng chứng
- Độ đục/hạt nước thô-lắng, pH/hóa chất, bông, tải lọc
Vật liệu và lưu lượng lọc
- Nhiệm vụ
- Cung cấp bề mặt, chiều sâu và phân bố dòng
- Hỏng điển hình
- Sai cấp phối/dày, mất hạt, nứt, tốc độ cao hoặc lệch dòng
- Bằng chứng
- Lưu lượng ngăn, đường cột áp, nước ra, cao độ/cấp phối và lõi sâu
Đáy lọc, khí và rửa
- Nhiệm vụ
- Phân phối khí-nước, làm lỏng và đưa cặn ra
- Hỏng điển hình
- Vùng chết, bùn viên, rửa thiếu/quá, hỏng lớp đỡ hoặc đầu phân phối
- Bằng chứng
- Lưu lượng/áp, nhiệt độ, giãn nở, mẫu hình mặt, cặn thải, mất vật liệu
Van, lọc bỏ và dòng cặn
- Nhiệm vụ
- Chuyển an toàn, khống chế đỉnh đầu và quản lý nước rửa
- Hỏng điển hình
- Sốc/khí kẹt, tăng tải nhanh, nước đầu xấu hoặc dòng hồi gây sốc
- Bằng chứng
- Trình tự van, đường khởi động, độ đục/hạt, lượng-chất nước thải và vị trí/tốc độ hồi
Cường độ và độ giãn nở phải được xác minh theo vật liệu, thiết bị và nhiệt độ nước thực tế. Khoảng điển hình trong hướng dẫn chỉ là điểm bắt đầu đánh giá, không thay thiết kế, giới hạn nhà sản xuất, quy định địa phương và phép đo tốc độ dâng/giãn nở.
Đặt ba nhóm dữ liệu trên cùng trục thời gian chu kỳ
Nước vào và tải
Lưu lượng, độ đục/hạt nước lắng, nhiệt độ, pH/hóa chất, trạng thái bông và tốc độ thực từng ngăn online.
Đáp ứng lớp lọc
Mực vào/ra, cột áp tổng/phân đoạn, độ đục/hạt đầu ra, thời gian, vị trí van và thay đổi lưu lượng.
Rửa và khởi động
Lưu lượng/áp khí-nước, trình tự, nhiệt độ, giãn nở/phân bố, nước thải, mất vật liệu, lọc bỏ và nước đầu.
Chẩn đoán sự cố bằng tín hiệu kết hợp
- Tín hiệu
- Cột áp tăng nhanh nhưng nước từng ngăn vẫn trong
- Nghi đầu
- Tải cặn/bông yếu lớn, bịt mặt, tốc độ cao hoặc lần rửa trước thiếu
- Bước tiếp
- Đồng bộ nước lắng và đường chu kỳ, kiểm mặt/rửa rồi tối ưu tiền xử lý, tải hoặc rửa thay vì chỉ hẹn giờ
- Tín hiệu
- Độ đục/hạt xuyên khi cột áp thấp hoặc tăng đột ngột
- Nghi đầu
- Mất ổn định, nứt/dòng tắt, mất vật liệu hoặc sốc van/lưu lượng
- Bước tiếp
- Kiểm lưu lượng ngăn và hóa chất, so đầu ra, rồi kiểm vật liệu/đáy và nhật ký sự kiện
- Tín hiệu
- Có vùng đứng yên, vùng phun mạnh và bùn viên lặp lại
- Nghi đầu
- Phân phối tắc/hỏng, lớp đỡ lệch, thiếu lưu lượng hoặc sai trình tự khí-nước
- Bước tiếp
- Lập bản đồ chuyển động, tốc độ dâng và giãn; tháo cạn, thăm theo lưới và sửa phân phối
- Tín hiệu
- Đỉnh độ đục xuất hiện ngay sau khi đưa lại rồi giảm
- Nghi đầu
- Chưa lắng/chín, rửa chưa sạch, tăng tải nhanh hoặc van gây xáo động
- Bước tiếp
- Lọc bỏ theo bằng chứng, nghỉ và khởi động chậm; xác nhận điểm kết thúc rửa và trình tự van
Bốn hiểu lầm
Lọc cát chỉ rây qua khe hạt
Hạt còn va chạm, bám và lắng trong đường rỗng; tiền xử lý và tương tác bề mặt quan trọng như khe.
Hẹn giờ cố định là an toàn nhất
Thời gian không phản ánh tải cặn và trạng thái lớp thay đổi; cần kết hợp cột áp, độ đục/hạt và giới hạn vận hành.
Rửa càng mạnh càng sạch
Giãn quá mức làm mất hạt, xáo lớp đỡ hoặc hỏng phân phối; mục tiêu là tách và đưa cặn ra đồng đều.
Nước rửa trong là có thể cấp nước ngay
Vật liệu vẫn phải lắng và chín, nước đầu có thể tăng đục; phục vụ phải do bằng chứng từng ngăn quyết định.
