Điện thẩm tách làm ion di chuyển có định hướng như thế nào?
Điện thẩm tách xếp xen kẽ màng trao đổi cation và anion giữa hai điện cực. DC kéo cation về cathode và anion về anode; mỗi màng chỉ cho ion đối tương ứng đi qua, tạo xen kẽ khoang pha loãng và cô đặc.
Kết luận trước
Kết luận trước
Ion di chuyển có hướng vì điện trường tạo hướng còn điện tích cố định trong màng tạo chọn lọc. Cation đi về cathode và chỉ qua CEM; anion đi về anode và chỉ qua AEM. Khi CEM/AEM xếp xen kẽ, hai loại ion rời một kênh làm nó thành khoang pha loãng, rồi bị màng kế tiếp chặn trong kênh bên cạnh làm nó thành khoang cô đặc. Nước chủ yếu chảy dọc kênh, ion đi xuyên màng; hai dòng liên tục biến sự di chuyển thành quá trình tách.
Tách có định hướng cần đồng thời bốn yếu tố
Điện cực đơn thuần không tạo ED; màng chọn lọc cũng không tự tách muối nếu thiếu trường, thứ tự và dòng chảy đúng.
DC xác định hướng di chuyển
Cation đi về cathode, anion đi về anode. Đảo cực làm đảo hướng, là cơ sở cho EDR đổi cực theo chu kỳ.
Điện tích cố định tạo chọn lọc
CEM mang nhóm âm cố định, đẩy anion và cho cation qua; AEM mang nhóm dương cố định và làm ngược lại.
Màng xen kẽ tạo khoang loãng/đậm
CEM và AEM xen kẽ làm ion rời khoang pha loãng nhưng bị giữ và tích tụ trong khoang cô đặc liền kề.
Hai dòng nước mang kết quả ra
Dòng pha loãng mang nước giảm muối, dòng cô đặc mang ion tích tụ. Lưu lượng, áp suất, mật độ dòng và độ mặn phải phù hợp.
Nhìn toàn hệ: màng, nguồn và các vòng nước phải cùng tồn tại
Cụm ED bản khung nối DC bằng cáp đỏ/đen; bơm, bồn và ống góp duy trì các vòng pha loãng, cô đặc và rửa điện cực.
11Cụm điện thẩm tách22Cáp DC đỏ/đen33Bồn pha loãng/cô đặc44Bơm tuần hoàn và ống gópĐiểm cần nhận diện
- 1Cụm điện thẩm tách
- 2Cáp DC đỏ/đen
- 3Bồn pha loãng/cô đặc
- 4Bơm tuần hoàn và ống góp
Kết luận từ hình
ED không phải một màng lọc riêng lẻ. Màng chọn lọc, điện trường và hai mạch thủy lực phối hợp: điện chuyển ion, dòng nước đưa sản phẩm tách ra.
Cách kiểm tra tại hiện trường
Theo đường ống của pha loãng, cô đặc và rửa điện cực; kiểm tra cực tính, điện áp/dòng, lưu lượng/áp và độ dẫn vào/ra.

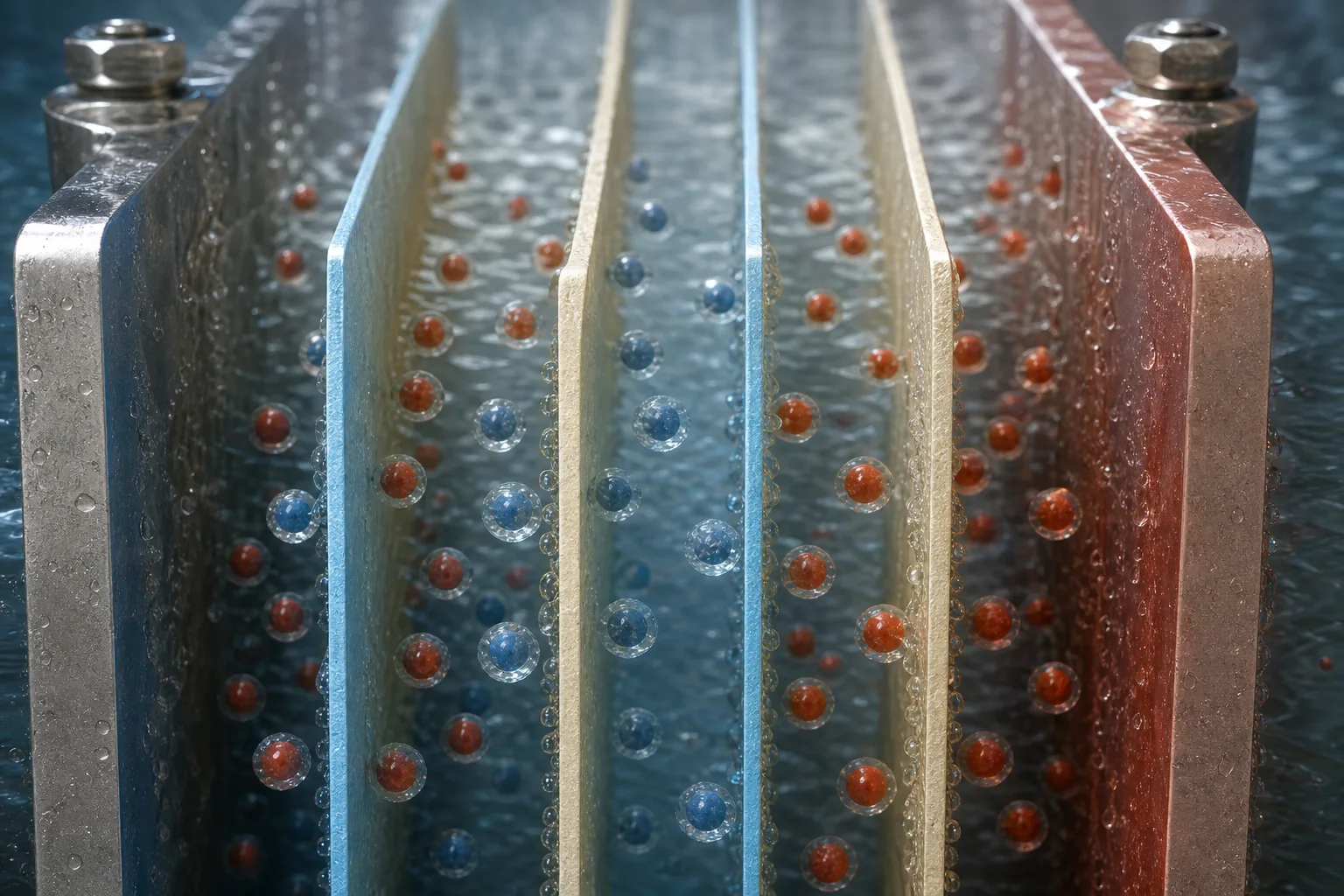

Màng điện tích cố định như hai cổng nhận điện tích
Các tấm xen kẽ tạo kênh muối. Cation đi về cathode qua CEM; anion đi về anode qua AEM; ion cùng dấu bị điện tích cố định đẩy lại.
11Màng trao đổi cation CEM22Màng trao đổi anion AEM33Cation về cathode44Anion về anodeĐiểm cần nhận diện
- 1Màng trao đổi cation CEM
- 2Màng trao đổi anion AEM
- 3Cation về cathode
- 4Anion về anode
Kết luận từ hình
Chọn lọc là do điện tích, không phải sàng kích thước; hướng do DC. Cần cả hai để chuyển ion đúng loại qua đúng màng.
Cách kiểm tra tại hiện trường
Đối chiếu thứ tự, mặt màng và cực tính với bản vẽ. Lắp ngược, thiếu màng hoặc đảo điện cực có thể đổi khoang loãng thành đậm.

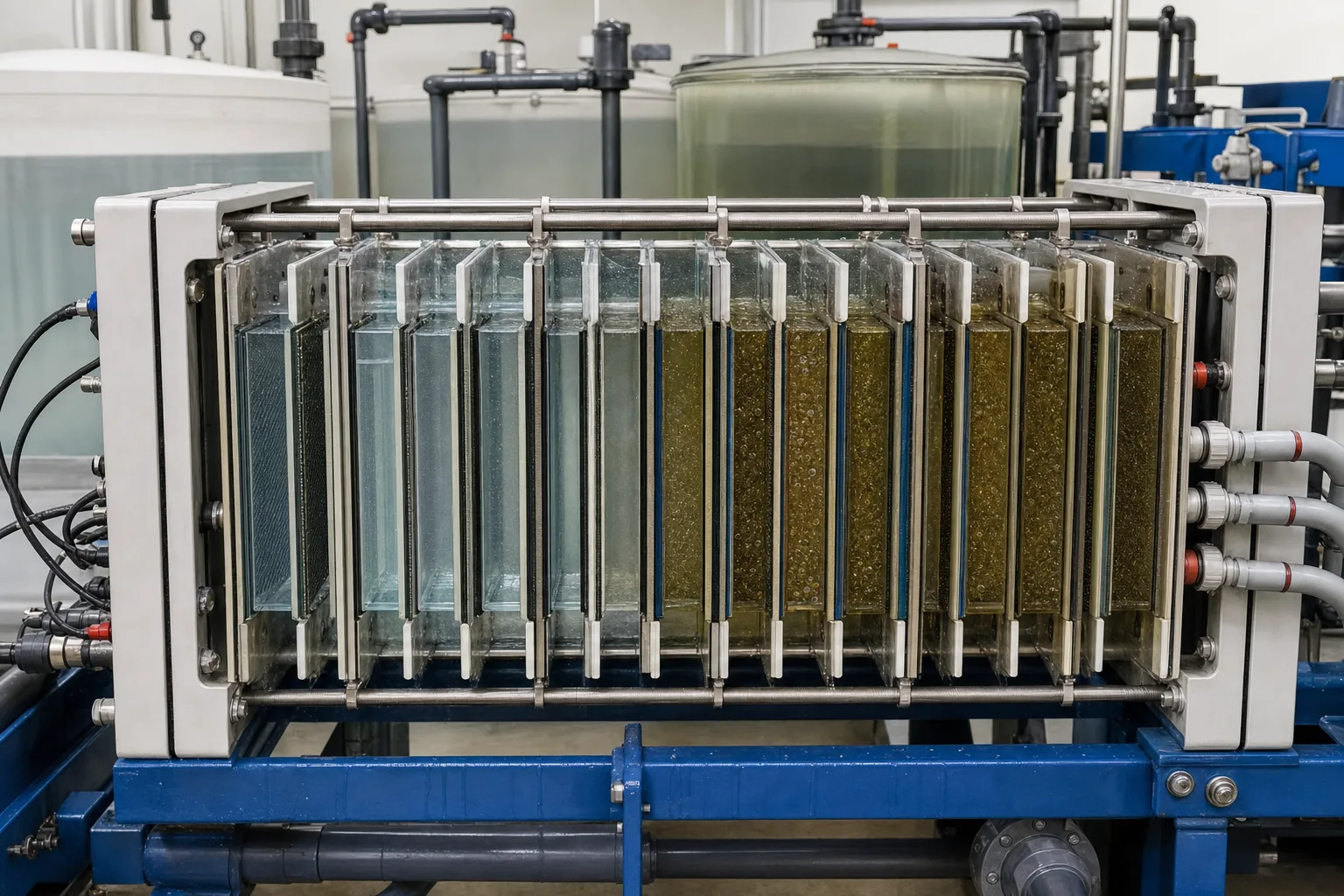

Khoang xen kẽ làm một dòng loãng và dòng bên cạnh đậm
Cụm trong suốt cho thấy kênh trong hơn và kênh giàu ion tối hơn; các cổng đầu gom riêng pha loãng, cô đặc và điện cực.
11Khoang loãng độ dẫn thấp22Khoang đậm độ dẫn cao33Màng và lưới xen kẽ44Cổng vào/ra tách riêngĐiểm cần nhận diện
- 1Khoang loãng độ dẫn thấp
- 2Khoang đậm độ dẫn cao
- 3Màng và lưới xen kẽ
- 4Cổng vào/ra tách riêng
Kết luận từ hình
Ion không biến mất trong màng mà chuyển từ pha loãng sang cô đặc. Một độ dẫn giảm và một tăng là bằng chứng cân bằng muối.
Cách kiểm tra tại hiện trường
Đo đồng thời lưu lượng/độ dẫn vào-ra của cả hai dòng. Nếu muối giảm ở pha loãng mà không tăng ở cô đặc, kiểm tra lấy mẫu, rò, cặn hoặc bypass.

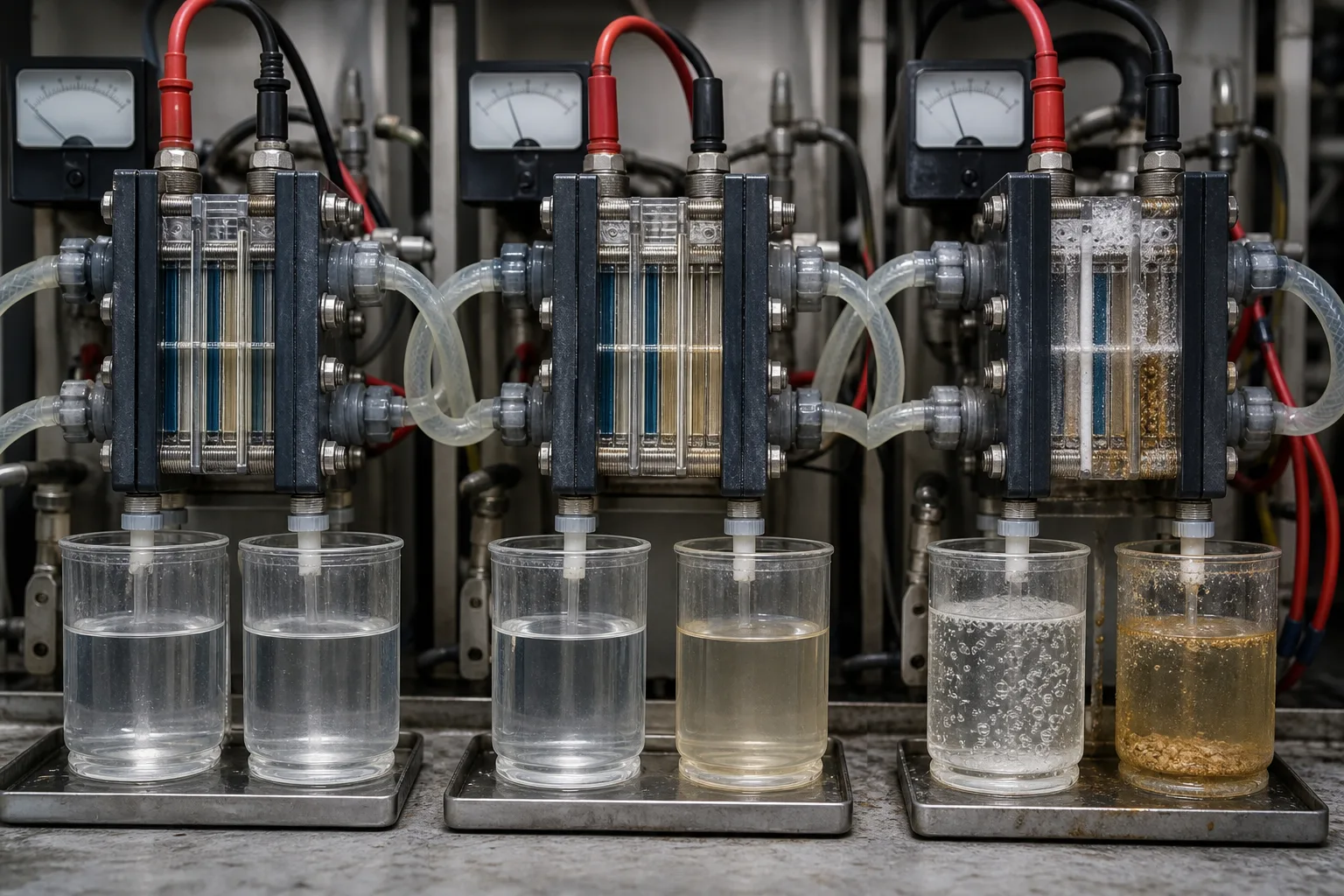

Dòng điện thấp, phù hợp và vượt giới hạn cho kết quả khác nhau
Ba cụm thử biểu diễn chuyển ion thiếu, tách ổn định và khí/cặn khi quá tải. Đồng hồ cho thấy phải đọc điện áp, dòng và độ dẫn hai dòng cùng nhau.
11Dòng thấp/khử muối thiếu22Dòng khớp tải muối33Vượt giới hạn/cặn và khí44Chỉ thị điện áp/dòngĐiểm cần nhận diện
- 1Dòng thấp/khử muối thiếu
- 2Dòng khớp tải muối
- 3Vượt giới hạn/cặn và khí
- 4Chỉ thị điện áp/dòng
Kết luận từ hình
Tăng dòng ban đầu làm nhanh chuyển ion, nhưng gần/vượt dòng giới hạn làm tăng phân cực nồng độ, phân ly nước, lệch pH, khí và cặn; điện tăng không còn tỷ lệ với muối tách.
Cách kiểm tra tại hiện trường
Xác định mật độ dòng cho phép bằng thử nghiệm hoặc thiết kế; theo dõi điện áp, dòng, nhiệt độ, độ dẫn loãng/đậm, pH và chênh áp.

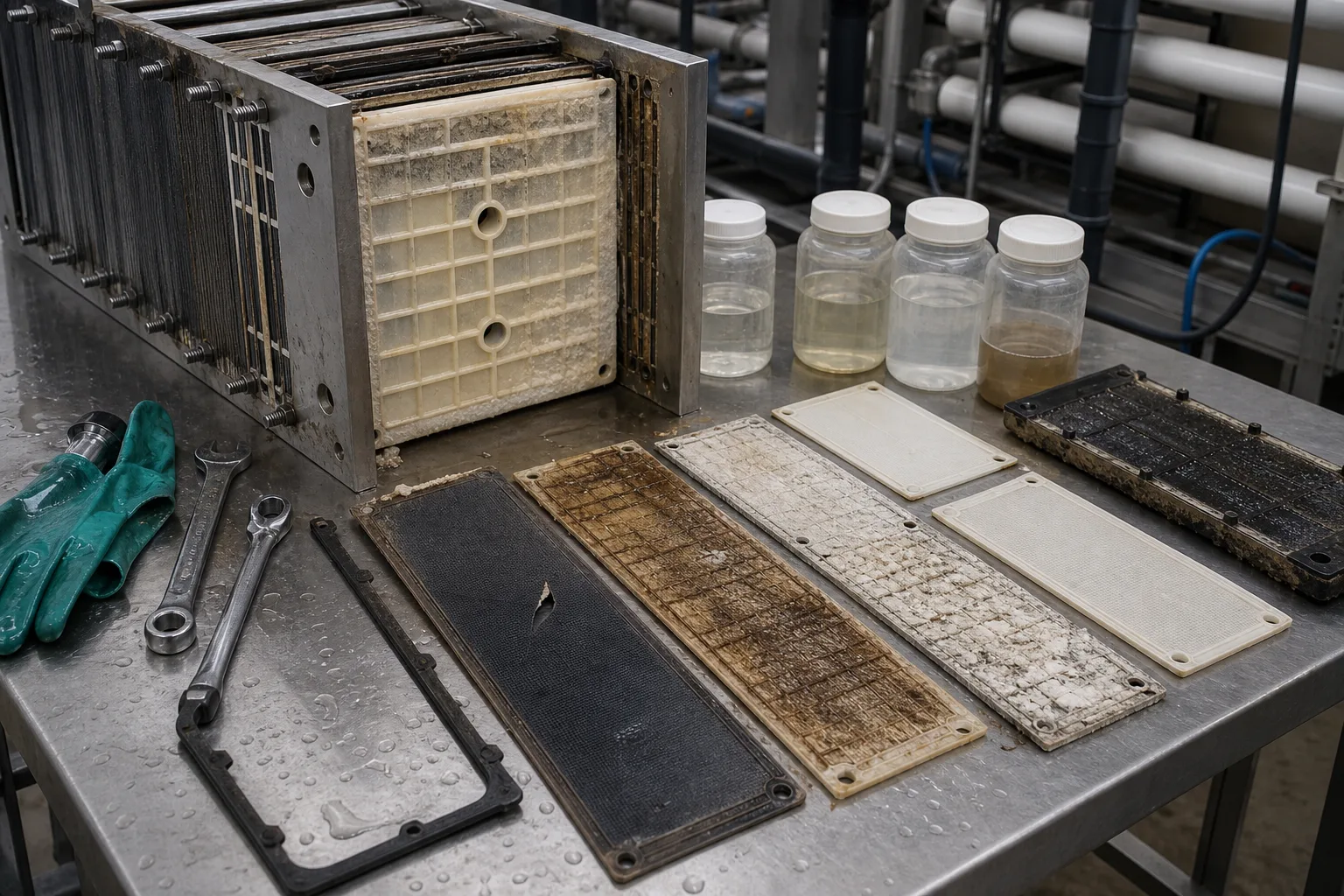

Khi tháo, lập bản đồ cặn, bám, rách màng và gioăng
Cụm mở có cặn khoáng sáng, bám hữu cơ/kim loại tối, màng rách, lưới/gioăng và mẫu nhánh. Vị trí thường quan trọng hơn màu.
11Cặn khoáng sáng22Bám hữu cơ/kim loại tối33Màng rách và lưới44Gioăng và mẫu nhánhĐiểm cần nhận diện
- 1Cặn khoáng sáng
- 2Bám hữu cơ/kim loại tối
- 3Màng rách và lưới
- 4Gioăng và mẫu nhánh
Kết luận từ hình
Cặn khoáng thường ưu tiên phía cô đặc; hữu cơ có thể bám AEM, kim loại/hạt tắc lưới; rách màng hoặc rò gioăng trộn trực tiếp hai dòng.
Cách kiểm tra tại hiện trường
Lưu độ dẫn nhánh, chênh áp và lịch sử cực tính trước khi cô lập; đánh dấu vị trí/mặt từng màng, lấy mẫu rồi chọn vệ sinh hoặc thay.
Một cặp Na⁺ và Cl⁻ rời khoang pha loãng như thế nào?
Muối đơn hóa trị cho thấy hướng rõ nhất. Ion đa hóa trị, chất điện ly yếu, rò co-ion và vận chuyển nước làm thay đổi hệ thực.
1 Vào khoang loãng
Nước muối → CEM | loãng | AEM
Nước đi dọc lưới với Na⁺ và Cl⁻ hòa tan.
2 Cation phản ứng
Na⁺ → cathode
Na⁺ đi về biên cathode và tới CEM.
3 Anion phản ứng
Cl⁻ → anode
Cl⁻ đi về biên anode và tới AEM.
4 Qua màng chọn lọc
Na⁺ qua CEM; Cl⁻ qua AEM
Điện tích cố định đẩy co-ion và ưu tiên counter-ion.
5 Bị chặn ở khoang bên
Ion → cô đặc → màng đối tiếp theo
Màng kế tiếp chặn, nên ion tích tụ trong cô đặc.
6 Hai đầu ra
Loãng → nước giảm muối; đậm → nước muối
Xả liên tục tạo tách ròng.
Không nhầm ED, EDR, EDI và ED màng lưỡng cực
Đều dùng điện và màng trao đổi ion nhưng cấu trúc, thao tác và mục tiêu khác nhau.
ED
- Cấu trúc/thao tác
- CEM/AEM xen kẽ, cực thường cố định, hai dòng liên tục
- Mục tiêu chính
- Khử muối, cô đặc, tinh chế, thu hồi ion; không tự động tạo nước siêu tinh khiết
- Không được bỏ qua
- Độ dẫn hai dòng, cân bằng muối, hiệu suất dòng, thu hồi
EDR
- Cấu trúc/thao tác
- Đảo cực định kỳ và đồng bộ van sản phẩm/cô đặc
- Mục tiêu chính
- Giảm một phần cặn/bám nhưng không thay thế tiền xử lý và hóa học nước
- Không được bỏ qua
- Chu kỳ đảo, trạng thái van, xả chuyển tiếp, cực tính, độ dẫn
EDI
- Cấu trúc/thao tác
- Khoang loãng có nhựa để vận chuyển/tái sinh trong nước ít muối
- Mục tiêu chính
- Đánh bóng sau RO với giới hạn tải/đóng cặn nghiêm hơn ED
- Không được bỏ qua
- Điện trở suất, FCE/CO₂, nhựa, dòng
BPED
- Cấu trúc/thao tác
- Màng lưỡng cực phân ly nước thành H⁺/OH⁻ và kết hợp với ion muối
- Mục tiêu chính
- Sản xuất axit/bazơ hoặc đổi pH, không phải chức năng tự có của ED
- Không được bỏ qua
- Nồng độ axit/bazơ, hiệu suất Faraday, rò, cân bằng
ED chủ yếu di chuyển chất mang điện. Phần lớn hữu cơ trung tính, hạt và vi sinh không được loại đáng tin cậy chỉ vì không mang điện; thẩm thấu, điện thẩm, khuếch tán ngược và rò co-ion cũng ảnh hưởng chọn lọc.
Tách ổn định cần ba nhóm bằng chứng
Điện áp, dòng và biên dòng giới hạn
Điện trở và mật độ dòng cho phép đổi theo độ mặn/nhiệt độ. Theo dõi điện áp mỗi cặp màng, hiệu suất dòng và phân cực.
Lưu lượng loãng/đậm và cân bằng muối
Ghi cả hai lưu lượng, độ dẫn, nhiệt độ và thu hồi. Muối mất ở loãng phải xuất hiện ở đậm; lệch báo rò, lấy mẫu sai, cặn hoặc bypass.
Chênh áp, pH và tính đồng đều nhánh
Chênh áp tăng gợi tắc lưới/cặn; pH và khí gợi quá giới hạn/điện cực; khác biệt nhánh định vị rò, màng hoặc van.
Phân tuyến bốn tín hiệu phổ biến
- Tín hiệu
- Khử độ dẫn pha loãng yếu nhưng chênh áp bình thường
- Nghi ngờ đầu tiên
- Dòng thấp, sai cực/màng, lưu lượng cao, độ mặn tăng hoặc đồng hồ
- Thứ tự xử lý
- Đo lại độ dẫn/cực tính, kiểm thứ tự màng, lưu lượng, nhiệt độ và dòng thiết kế
- Tín hiệu
- Điện áp tăng dần tại cùng dòng
- Nghi ngờ đầu tiên
- Độ mặn/nhiệt độ giảm hoặc cặn, bám, vùng khô, tiếp xúc kém tăng điện trở
- Thứ tự xử lý
- Hiệu chỉnh theo nước rồi kiểm chênh áp, nhánh, điện cực và màng; không chỉ tăng áp
- Tín hiệu
- Cô đặc đục, pH nhảy hoặc khí tăng
- Nghi ngờ đầu tiên
- Gần/vượt dòng giới hạn, phân ly nước, quá bão hòa cục bộ hoặc lỗi rửa điện cực
- Thứ tự xử lý
- Giảm tải, kiểm lưu lượng, đo pH/độ dẫn hai dòng và kiểm cặn, điện cực, thoát khí
- Tín hiệu
- Một nhánh loãng và đậm đột ngột gần cùng độ dẫn
- Nghi ngờ đầu tiên
- Rách màng, rò gioăng, sai van hoặc đồng bộ đảo cực EDR lỗi
- Thứ tự xử lý
- Cô lập nhánh, kiểm van/logic đảo rồi thử áp/tracer cho màng và gioăng
Bốn hiểu lầm thường gặp
ED dùng áp suất đẩy nước qua màng
Chủ yếu ion mang điện đi qua do thế điện; nước chảy dọc kênh và chỉ có vận chuyển phụ.
Màng cation mang điện dương
CEM có điện tích âm cố định, đẩy anion và truyền cation; AEM ngược lại.
Dòng càng lớn càng tốt
Vượt cấp khối tới mặt màng gây phân cực/quá giới hạn, lãng phí điện và tăng pH, khí, cặn.
Đảo cực giải quyết mọi cặn
EDR đổi phía dễ cặn và nhả một phần cặn, nhưng vẫn cần tiền xử lý, thu hồi, lưu lượng và vệ sinh đúng.
