RO 膜为什么怕余氯？
大多数常规 RO/NF 元件依靠超薄交联聚酰胺选择层截盐。游离氯和其他强氧化剂会与这层聚合物发生不可逆反应，逐步改变链结构和选择性，让盐更容易穿膜；这种损伤不能靠普通清洗恢复。
先给结论
先给结论
RO 膜怕余氯，怕的不是膜壳或支撑网，而是最表面的芳香聚酰胺选择层。游离氯接触会引发氯化/氧化反应，改变聚合物链和交联结构；结果可能先表现为通量下降，随后出现水通量和盐透过上升、脱盐率下降。损伤取决于浓度与时间的累积剂量，还会受 pH、温度以及铁等过渡金属催化影响。短时误暴露不一定立刻看出，但长期趋势会暴露，而且清洗只能去掉沉积物，不能把被氧化的聚酰胺“修回去”。
判断氯风险，要同时看四个维度
“测到 0”只是一个时刻；真正的保护要覆盖氯形态、累计剂量、反应条件和去氯可靠性。
游离氯直接接触聚酰胺
HOCl/OCl⁻ 等游离氯形态可攻击常规聚酰胺复合膜。二氧化氯、臭氧、过氧化物和高锰酸盐等其他氧化剂若控制不当也可能损伤膜。
剂量是浓度乘以时间
氧化暴露常用 ppm·h 表示累计量，但不同膜型和水质的耐受值不同。不能把某个产品的经验值当作所有 RO 的安全承诺。
pH、温度和金属会改变速率
膜厂资料显示，中性/酸性、较高温度以及铁等过渡金属存在时，氯攻击可能更快；膜面金属沉积会形成局部催化条件。
去氯点必须有检测和失效保护
活性炭或亚硫酸氢盐类还原剂可去除游离氯，但炭床穿透、药液失效、泵停转、混合不足和分析仪漂移都会造成突破。
保护 RO 的关键不是加氯，而是在膜前可靠去氯
图中左侧还原剂储罐和计量泵向管线投加去氯药剂，中间设在线余氯/ORP 监测、混合与保安过滤，右侧才是高压泵和 RO 膜架。
11还原剂罐与计量泵22余氯/ORP 在线监测33混合与保安过滤44RO 高压泵和膜架图中识别点
- 1还原剂罐与计量泵
- 2余氯/ORP 在线监测
- 3混合与保安过滤
- 4RO 高压泵和膜架
读图结论
一条可靠保护链应包含投加、足够混合/反应、在线监测、低药位/停泵联锁和膜前验证。只装一台计量泵，没有检测与联锁，不能叫完成去氯。
现场怎样核对
做计量泵启停和低液位联锁试验；在投加前、混合后和 RO 入口分别取样，核对在线值与便携式游离氯方法，并确认药液配制时间和有效性。
余氯攻击的是纳米级聚酰胺选择层
放大画面左侧是较完整的致密聚酰胺网络，右侧是氧化后变松散、出现缺陷的选择层。水仍可通过，但原本限制盐离子扩散的路径被改变。
11完整聚酰胺网络22氧化反应区域33扩大的水分子通道44增加的盐离子透过图中识别点
- 1完整聚酰胺网络
- 2氧化反应区域
- 3扩大的水分子通道
- 4增加的盐离子透过
读图结论
氧化损伤不是在膜上打出肉眼可见的大孔，而是先改变超薄选择层的化学结构和自由体积。因此外观可能正常，脱盐率却已经下降。
现场怎样核对
比较标准化后的盐透过率和产水量，不用显微外观替代性能试验；需要定责时，将膜片元素分析/光谱、离线截留试验与暴露记录结合。
氯突破通常从进水端和首段暴露开始累积
剖开的压力容器中，进水端第一支元件表面已明显变色，后续元件较白；上游管线包含监测点和保安过滤，中心产水管汇集各元件产水。
11进水端首支元件22后续相对低暴露元件33氯突破与进水路径44中心产水管图中识别点
- 1进水端首支元件
- 2后续相对低暴露元件
- 3氯突破与进水路径
- 4中心产水管
读图结论
若氧化剂从预处理端突破，首段、首支通常先承受最高新鲜氧化剂剂量；但产水总管会混合多支元件结果，因此总产水电导可能把早期局部损伤稀释掉。
现场怎样核对
检查分段和压力容器产水取样；按元件做 vessel probing 或单支性能验证，并把异常位置与去氯点、停机冲洗和事件时间对齐。
同样的膜片，累计暴露越大，选择性越难保持
三组膜片和水样分别代表未暴露对照、较低累计氧化暴露和严重暴露。外观从平整到粗糙/脆裂只是示意，最终应以通量和盐透过变化定量。
11未暴露对照膜片22较低累计氯暴露33严重氧化/脆化44三组性能水样图中识别点
- 1未暴露对照膜片
- 2较低累计氯暴露
- 3严重氧化/脆化
- 4三组性能水样
读图结论
氧化是剂量和条件共同作用的连续过程，不是达到一个统一阈值才突然损坏。早期可能只有标准化趋势轻微漂移，严重后才出现显著盐透过和材料变化。
现场怎样核对
用同批对照膜片、同温同压测试水通量和盐截留；事件分析要记录游离氯峰值、持续时间、pH、温度和铁/锰，而不是只保留一次 ORP。

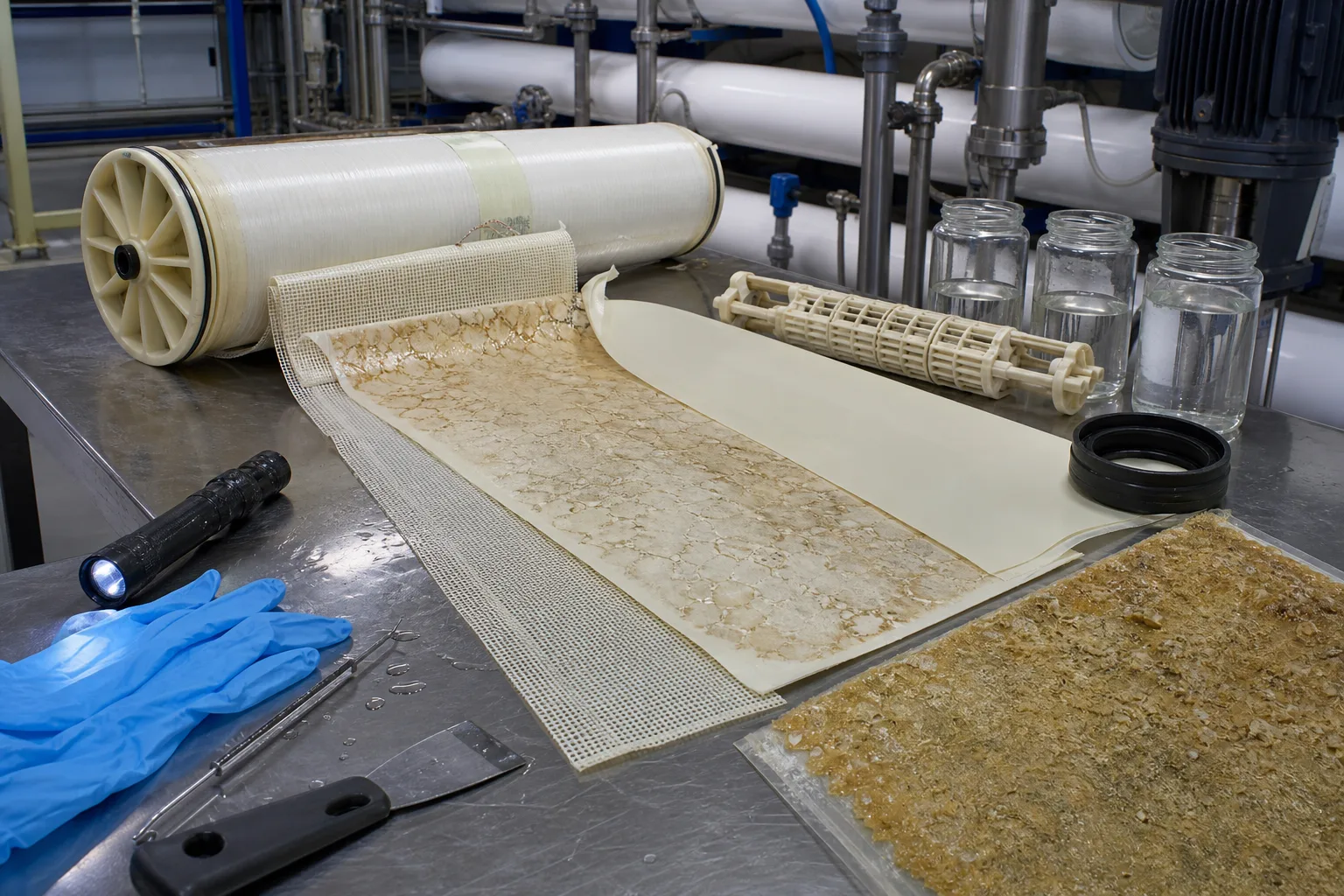

膜解剖必须把氧化与污染、结垢和密封泄漏分开
解剖台上可见带沉积物的进水隔网和膜片、洁净参照膜片、中心管/密封件以及不同位置水样。氧化本身未必留下独特可见颜色。
11污染的进水隔网22待分析膜片样品33洁净参照选择层44密封件与分路水样图中识别点
- 1污染的进水隔网
- 2待分析膜片样品
- 3洁净参照选择层
- 4密封件与分路水样
读图结论
沉积物可解释压差和通量下降，却不能单独证明氯氧化；密封泄漏也会造成盐透过突增。只有运行趋势、位置分布、化学分析和清洗响应一致，才能把根因锁定。
现场怎样核对
解剖前保存标准化数据和 vessel probing；分别分析沉积物、膜面元素/官能团、膜片截留率和 O 形圈/联接器，避免看见变色就直接判余氯。
一次余氯突破，怎样演变成不可逆损伤？
这条链帮助定位保护系统的失效点。不同膜型的限值、药剂和处置必须以厂家手册为准。
1 上游加氯
原水 → 消毒/控生物
在取水和预处理段控制微生物，但氧化剂不能随水直接进入常规聚酰胺 RO。
2 膜前去氯
活性炭或还原剂 → 混合反应
把游离氯还原为氯离子，并为在线检测留出足够反应距离。
3 保护链失效
药泵/炭床/药液/仪表/联锁异常
任一单点失效都可能让游离氯突破到 RO 入口。
4 首段接触
余氯 → 首段膜面
进水端先获得新鲜氧化剂，铁等沉积还可能催化局部攻击。
5 选择层氧化
聚酰胺 → 化学结构改变
交联与传质路径变化，盐透过上升；严重程度随累计剂量和条件增加。
6 性能趋势暴露
脱盐率↓；盐透过↑；通量先降后可能升
标准化趋势和分路取样比一次总产水读数更早发现损伤。
盐透过升高，不等于一定是氯氧化
把四类常见根因放在同一张诊断表里，避免把可清洗问题误判成不可逆损伤，也避免反过来。
氧化损伤
- 典型机制
- 聚酰胺选择层化学结构和选择性不可逆改变
- 更常见的分布/表现
- 常与氯突破事件相关；盐透过持续升高，清洗后截留率不恢复
- 优先证据
- 游离氯/ORP事件、标准化盐透过、首段分布、膜片化学与截留试验
污染/生物污堵
- 典型机制
- 有机物、胶体或生物膜覆盖膜面和隔网
- 更常见的分布/表现
- 标准化产水量下降、压差上升，通常有沉积物且针对性清洗可能恢复
- 优先证据
- 压差/流量趋势、SDI/TOC/ATP、沉积物分析、清洗响应
无机结垢
- 典型机制
- 浓水过饱和产生碳酸盐、硫酸盐或硅等沉积
- 更常见的分布/表现
- 常偏后段浓水端，产水量下降、压差或盐透过变化，酸洗响应取决于垢型
- 优先证据
- 离子平衡、饱和指数、段间分布、垢样元素/XRD、清洗响应
密封/连接旁通
- 典型机制
- O 形圈、联接器、端板或中心管泄漏让原水绕过选择层
- 更常见的分布/表现
- 可突然发生且局部明显，总压差可能正常；单支/单壳 probing 能定位
- 优先证据
- 压力容器产水剖面、密封检查、压力测试、重装后的恢复
余氯会抑制膜前微生物，但去氯后下游失去消毒余量；过早去氯、活性炭管理不当或还原剂过量都可能增加后段生物风险。因此“防氧化”和“防生物污堵”要作为一套边界共同设计。
日常保护要盯住三组证据
去氯剂量与药液健康
核对药液浓度、配制日期、计量泵冲程/流量、低液位和停泵联锁。亚硫酸氢盐溶液会被空气氧化，不能只看储罐液位。
膜前游离氯与 ORP
游离氯分析是直接证据，ORP 可做快速联锁趋势但受 pH、温度和其他氧化还原物质影响。在线仪表必须用独立方法定期校核。
标准化通量与盐透过
同时看标准化产水量、标准化盐透过、段压差和分路电导。温度、压力和进水盐度变化会掩盖早期氧化，不能只看原始产水量。
发生疑似氯突破时，按这四步分流
- 信号
- 膜前游离氯或 ORP 高高报警
- 优先怀疑
- 去氯药泵停转、药液失效、炭床穿透、混合不足或分析仪漂移
- 处置顺序
- 立即联锁停 RO/排放进水，独立复测；确认无氧化剂后再用合格水冲洗并查失效点
- 信号
- 标准化盐透过缓慢上升，清洗无恢复
- 优先怀疑
- 累计氧化、膜老化或广泛选择层损伤
- 处置顺序
- 回溯氯剂量/pH/温度/金属事件，做分段 probing 和膜片性能/化学分析
- 信号
- 盐透过突然跳升且集中在单壳/单支
- 优先怀疑
- O 形圈、联接器、端部件或单支膜机械损伤，比全系统氧化更可能
- 处置顺序
- 先定位压力容器和元件，检查密封与旁通；不要先给全系统做化学清洗
- 信号
- 产水量下降并伴随压差升高和可见沉积
- 优先怀疑
- 污染或结垢主导，可能与氧化并存
- 处置顺序
- 分析沉积物和段间分布，选择针对性清洗；清洗后再判断剩余不可逆盐透过
四个常见误区
一次测不到余氯就绝对安全
短时峰值可能发生在取样间隔之间；需要连续趋势、联锁、独立校验和累计事件记录。
ORP 等于游离氯浓度
ORP 是综合氧化还原信号，会受 pH、温度和多种物质影响；它适合联锁和趋势，不应替代游离氯验证。
清洗可以修复氯损伤
清洗能去污垢和污染层，却不能重建被氧化的聚酰胺交联结构；严重选择性损失通常只能更换元件。
余氯越低，系统越不会生物污堵
去氯保护了膜，也让下游失去消毒余量。去氯位置、卫生设计和生物控制必须一起考虑。
