海水淡化能量回收装置是怎样工作的？

从高压浓水中仍然存在的压力能出发，拆解等压压力交换器的四股流、陶瓷转子液体活塞、主高压泵与增压泵分工、流量平衡和混合/压损诊断。

先给结论

先给结论

海水反渗透要把进水升到高于渗透压的高压，只有一部分水穿膜成为低压产水，其余浓水离开膜组时仍保留大部分压力。如果直接用阀门把浓水降到排放压力，这部分水力能就以节流损失变成热和湍流。等压式压力交换器（PX类）不负责脱盐，也通常不先把压力变成电；它让高压浓水与低压预处理海水在旋转通道中像两个液体活塞一样直接交换压力。陶瓷转子有多条轴向孔道，在高压端和低压端口板之间连续旋转：某孔道位于低压侧时，新鲜海水进入并推出已经泄压的浓水；转到高压侧后，高压浓水从另一端进入，把孔道内海水以近似浓水压力推出。两种液体在孔道中只有短界面，精确端口时序和流量平衡限制混合；转子与套筒/端盖之间的微小间隙由海水形成流体轴承。压力交换器承担的流量大致对应RO浓水流量，主高压泵只需承担接近产水流量的那部分进水（具体还要计泄漏、混合和设计裕量），随后小型增压泵补偿PX、管路和膜组所需的压差，把两股高压海水合并送膜。系统是否真正节能取决于四口压力/流量平衡、PX压损/泄漏/混合、增压泵效率和主泵工况，而不是只看设备标称效率。必须防止空气/气蚀、颗粒进入、干运转、超出流量压力温度边界和高压未泄放检修。

把浓水压力真正回收到进水侧，要同时满足四个条件

高压浓水“有能量”只是起点；四股流、两个泵和压力边界必须配平。

高压浓水流量与PX新鲜海水流量相匹配

两侧流量失衡会推动液体界面偏移，增加浓水掺入新鲜海水或让新鲜海水随低压浓水排走。应按OEM定义的HP/LP流量窗口、混合和泄漏方向调节，而不是追求数学上完全相等。

主高压泵与增压泵各做自己的压差

主泵直接加压其承担的进水流量；PX把浓水压力转给另一股海水；循环/增压泵只补偿PX和膜列的压力损失并建立目标膜进压。阀门节流过大或泵偏离高效区会吃掉回收收益。

四个接口无气、清洁且不发生气蚀

预处理颗粒、结垢、生物物、空气袋或过低入口压力会破坏微间隙流体轴承、堵塞通道并引起噪声/振动。启动前充分冲洗排气，保持最低入口压力和水质，严禁设备干转。

用系统比能耗而非单台效率验收

应把主泵、增压泵、取水/预处理、膜压差和其他辅机电耗除以合格产水量得到SEC，并同步校正盐度、温度、回收率和产量；ERD压力传递效率不等于整厂节能率。

1

大型SWRO机组用并联压力交换器阵列处理浓水等量级的高压流量

多只不锈钢压力交换器并联在高压/低压总管之间，前方小型泵补偿压损，压力表和取压支路监视各支路；并联模块便于按流量扩展和保留冗余。

大型SWRO机组用并联压力交换器阵列处理浓水等量级的高压流量：并联等压交换器阵列、高压/低压四口总管、循环/增压泵、压力表、阀门与取样支路1234

图中识别点

  1. 1并联等压交换器阵列
  2. 2高压/低压四口总管
  3. 3循环/增压泵
  4. 4压力表、阀门与取样支路

读图结论

PX阵列不是替代全部高压泵，而是把主泵规模从“全部RO进水”降到主要承担产水等量级流量，再由PX路径承担浓水等量级流量。实际分工取决于回收率、流量平衡和系统布置。

现场怎样核对

按P&ID逐一确认HP浓水入口、LP浓水出口、LP海水入口和HP海水出口，不能凭管子方位猜；记录每条总管P/Q/T/电导率、主泵与增压泵功率，并核对所有PX支路是否均匀。

2

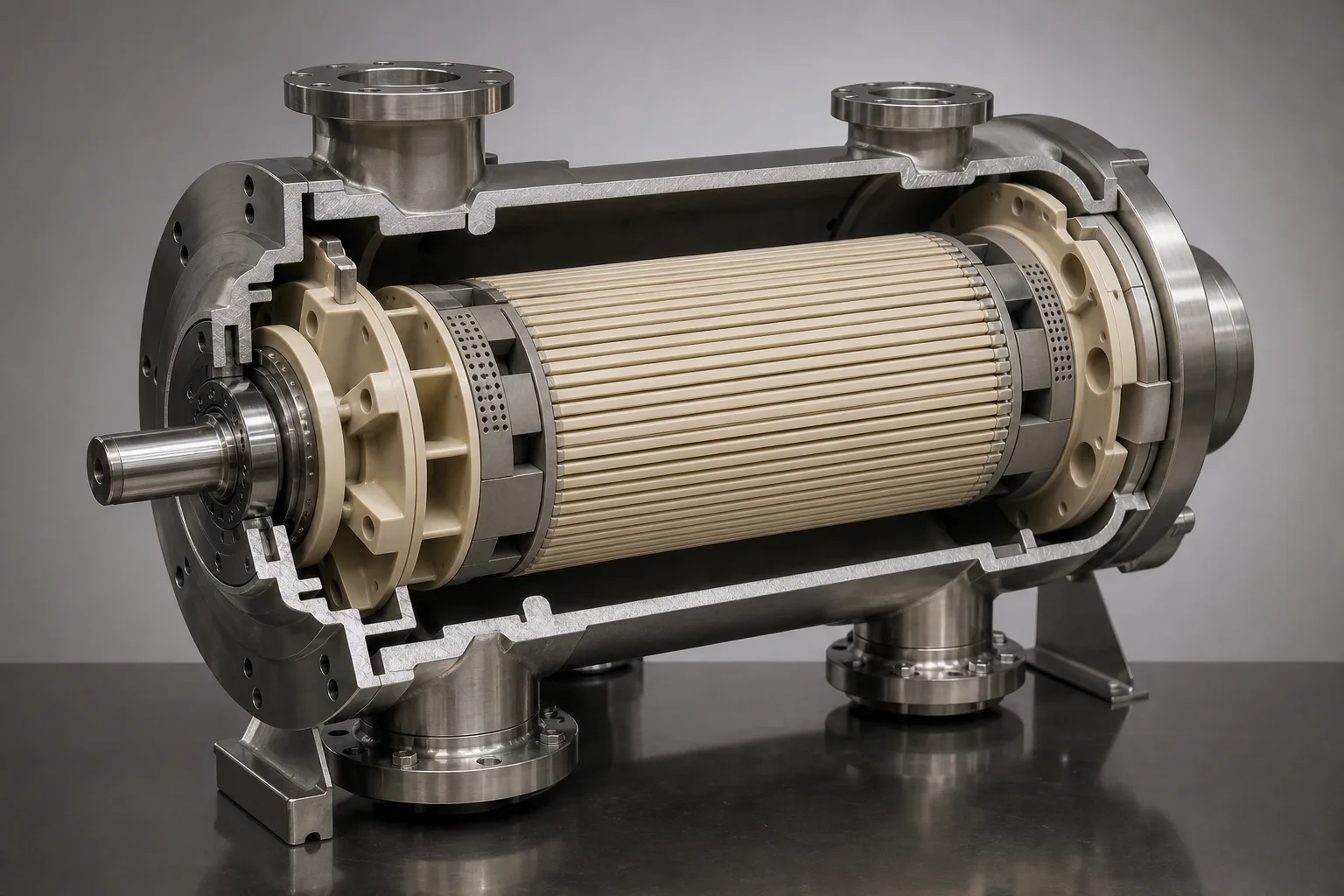

剖切结构展示轴向通道转子、端口板、套筒微间隙和四个过程接口

中央多孔转子在静止套筒内旋转，两个端部组件按角度把轴向孔道交替接到高压和低压端口；具体外露轴、材料和端口布局随厂商/型号不同。

剖切结构展示轴向通道转子、端口板、套筒微间隙和四个过程接口：多条轴向孔道/陶瓷转子、高低压端口板与时序、套筒微间隙/海水流体轴承、承压壳体与四个过程接口1234

图中识别点

  1. 1多条轴向孔道/陶瓷转子
  2. 2高低压端口板与时序
  3. 3套筒微间隙/海水流体轴承
  4. 4承压壳体与四个过程接口

读图结论

压力并不是穿过固体转子壁传递，而是高压浓水直接推动同一孔道里的海水液柱。端口板在孔道跨越高低压边界时尽量封隔，微间隙既润滑转子也形成少量泄漏。

现场怎样核对

以OEM剖面确认转子/套筒/端盖材料和允许颗粒、压差、流量；趋势化异常噪声、转速/振动（若有测点）及四口压差。拆机前必须完全泄压，陶瓷件防撞击/弯曲载荷。

3

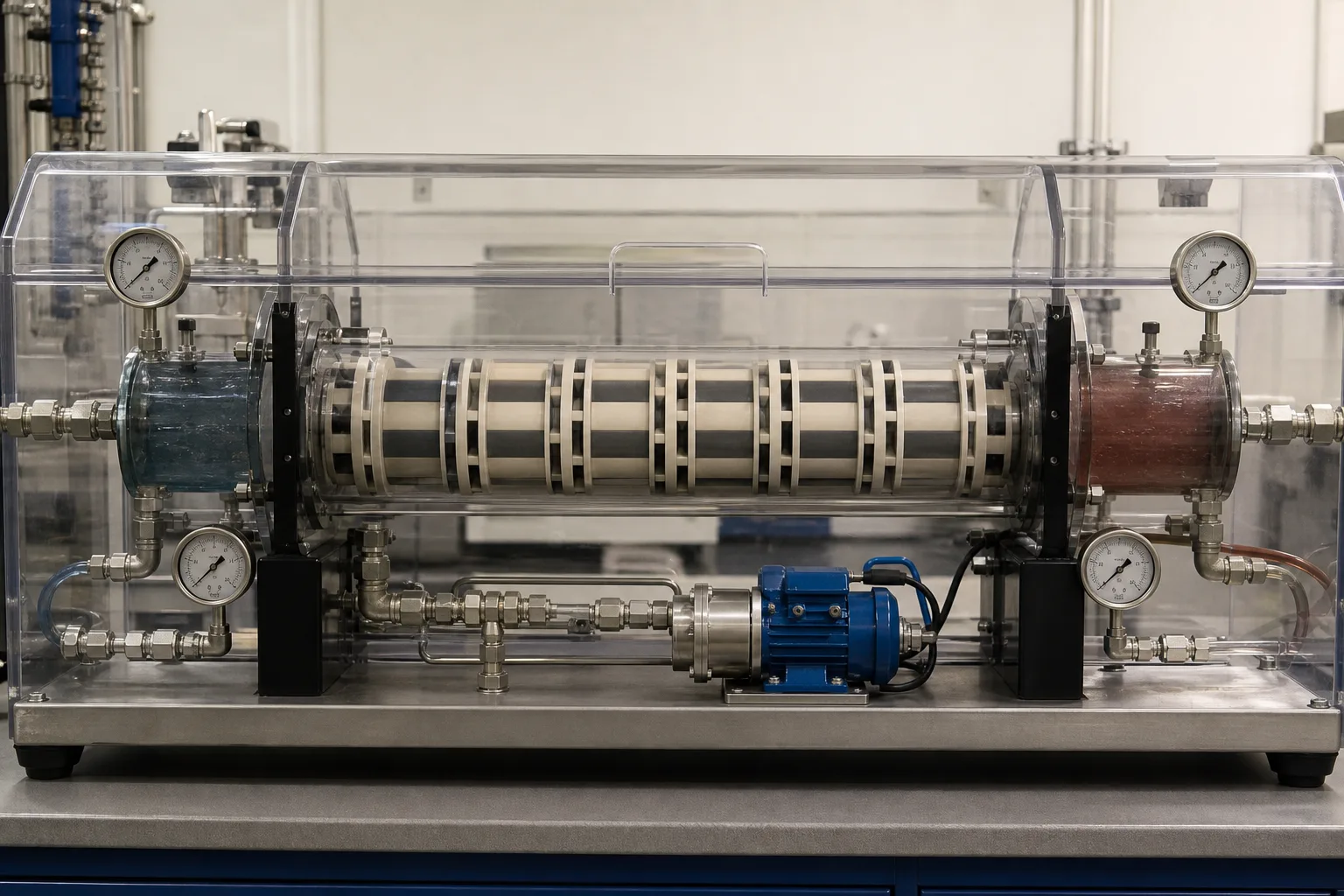

透明教学台把两种液体、四口压力和补压泵放在同一回路

蓝/红颜色只是区分新鲜海水与浓水的教学约定，左右哪侧是高压必须以仪表和流向确认；中央转子交替换压，底部小泵补偿回路压损。

透明教学台把两种液体、四口压力和补压泵放在同一回路：一对低压入口/出口与压力、中央旋转孔道和液体界面、一对高压入口/出口与压力、补压泵与流量调节1234

图中识别点

  1. 1一对低压入口/出口与压力
  2. 2中央旋转孔道和液体界面
  3. 3一对高压入口/出口与压力
  4. 4补压泵与流量调节

读图结论

理想压力交换接近等压，但HP海水出口会比HP浓水入口低一个装置压损；要送入RO，还需补上膜组和管路压差。四口压力读数能把PX效率、增压泵和阀门损失分开。

现场怎样核对

在稳定产量下同步测HP-in/HP-out、LP-in/LP-out的压力、流量、温度与电导率；做流量平衡和盐度混合估算，核对增压泵扬程是否只补必要损失而非对着阀门做功。

4

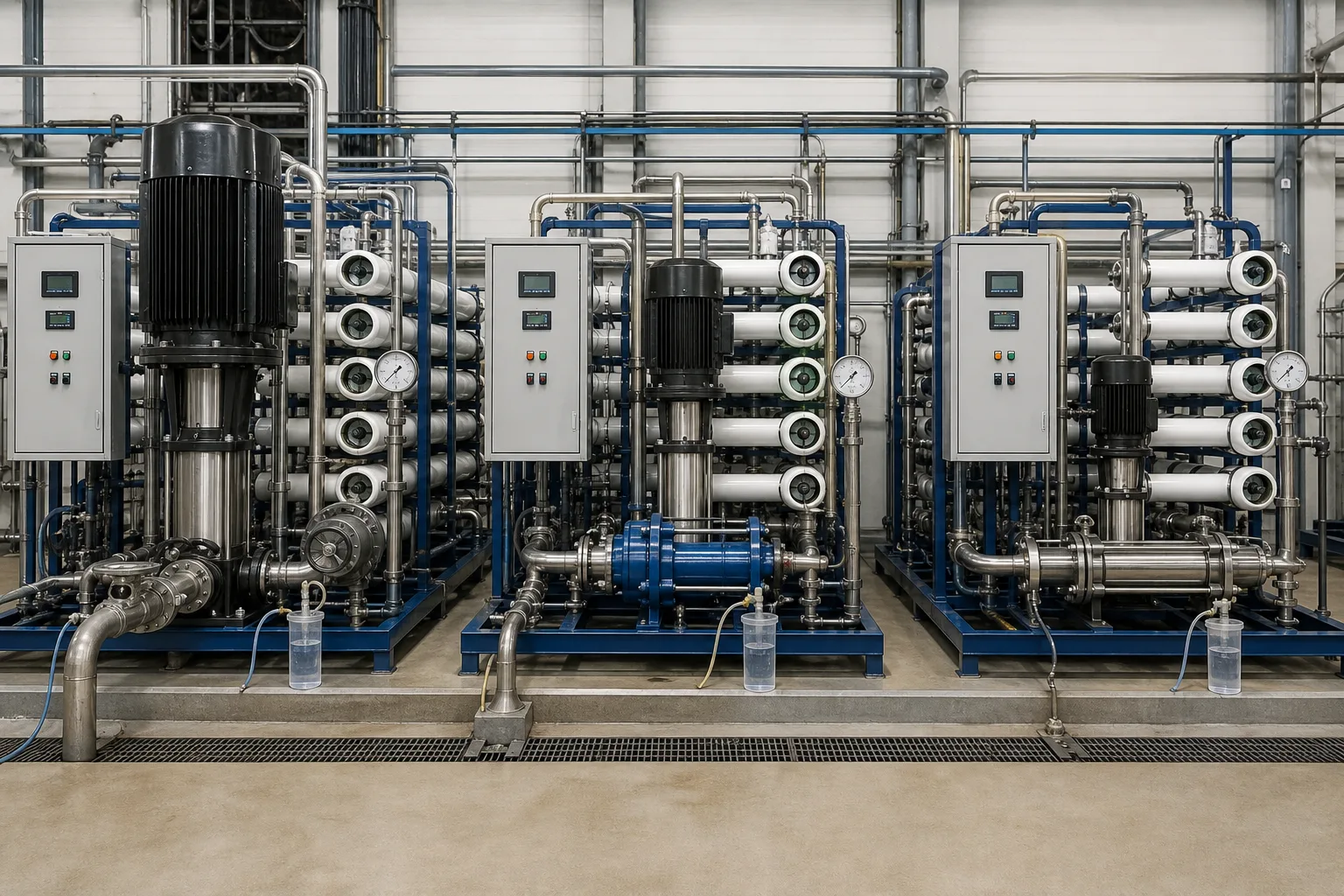

三套并列SWRO列车说明ERD必须与高压泵、膜列和控制一起设计

每列包含控制柜、立式高压泵、卷式膜壳、等压交换/补压单元和压力仪表；并联列车可随产量启停，但启动、冲洗和升压顺序必须协调。

三套并列SWRO列车说明ERD必须与高压泵、膜列和控制一起设计：主高压泵与VFD/控制、RO膜壳与高压进水、ERD/补压回路、产水/浓水取样与仪表1234

图中识别点

  1. 1主高压泵与VFD/控制
  2. 2RO膜壳与高压进水
  3. 3ERD/补压回路
  4. 4产水/浓水取样与仪表

读图结论

ERD只是SWRO能量链的一环。膜污染使进水压和段压差上升、预处理堵塞增加泵负担、回收率变化改变浓水流量，都会改变PX工作点和整列SEC；不能把能耗升高一律归咎于ERD。

现场怎样核对

按单列统计原水/产水/浓水Q、膜前后P、电导率、主泵/增压泵kW和辅机kW，换算同温盐度/回收率下的kWh/m³；做列间同工况比较而非只看总电表。

5

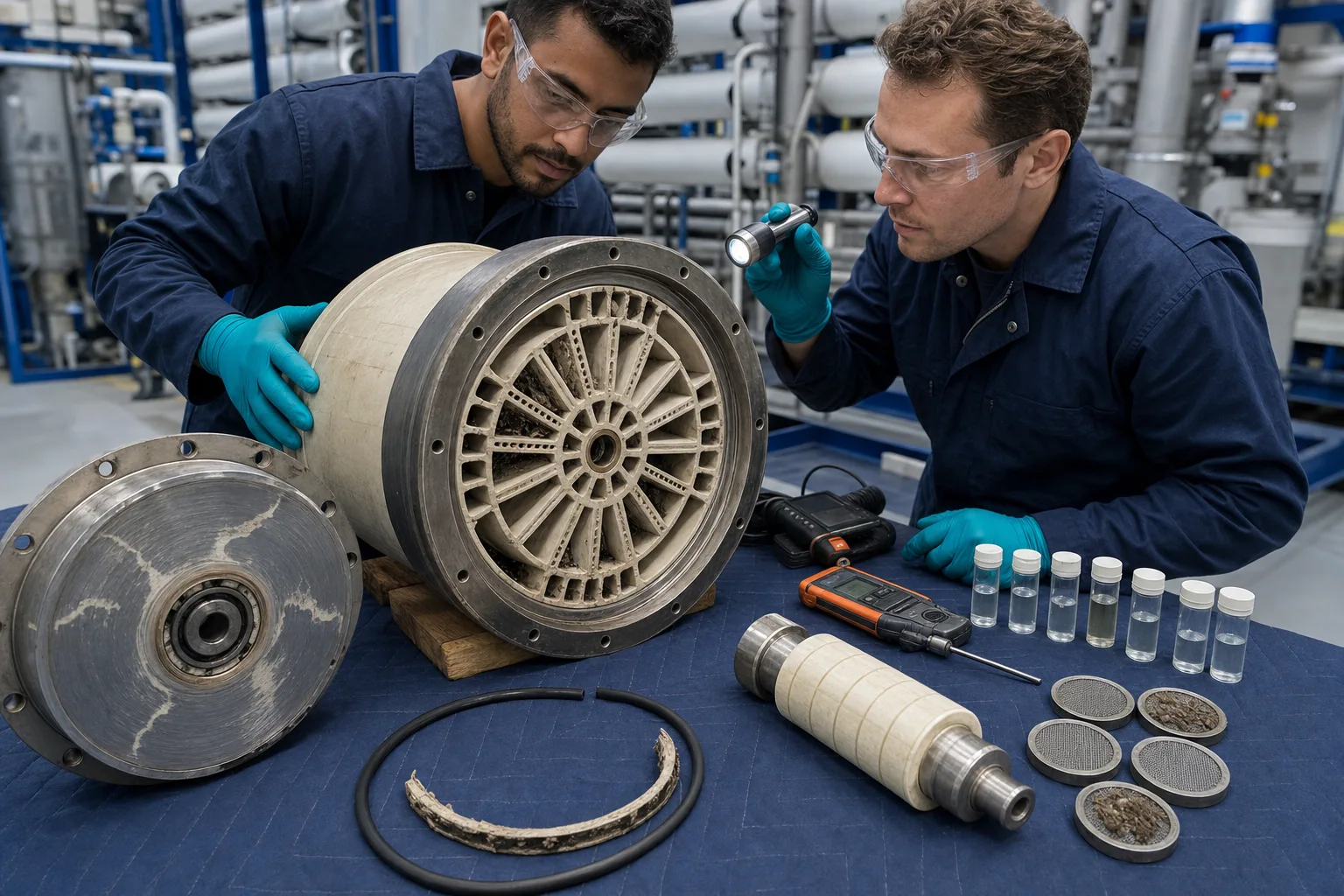

拆检把陶瓷转子、端盖端口、密封和进水颗粒证据放在一起

检修人员检查多孔陶瓷转子和端部流道，旁边的密封环、过滤片/沉积物和水样帮助区分颗粒、结垢、腐蚀或流量失衡；高纯陶瓷硬而耐蚀，但怕不当撞击。

拆检把陶瓷转子、端盖端口、密封和进水颗粒证据放在一起：多孔陶瓷转子/通道、端盖端口板与流道表面、密封环、套筒和间隙件、滤片沉积物与四口水样1234

图中识别点

  1. 1多孔陶瓷转子/通道
  2. 2端盖端口板与流道表面
  3. 3密封环、套筒和间隙件
  4. 4滤片沉积物与四口水样

读图结论

PX本体的异常可能来自上游水质和系统操作，而非转子磨损：大颗粒、气泡、沉积和压力冲击会破坏运行；流量失衡则常先表现为高压海水盐度/电导率和低压排放组成变化。

现场怎样核对

先用在线P/Q/电导、声振和滤器压差定位，按OEM冲洗/停机；确认高低压完全隔离泄压并LOTO后才能拆检。记录陶瓷表面、端口冲蚀、密封、沉积物成分和支路偏流，勿用非授权研磨/敲击修复。

压力能从RO浓水回到进水的八步闭环

把水量、盐量、压力和电功四个账同时闭合，才能证明回收有效。

  1. 1 预处理进水

    低压海水 → 分成主泵支路与PX支路

    提供无气、低颗粒且流量可控的两股进水。

  2. 2 主泵做功

    产水等量级支路 → 主高压泵 → RO进水总管

    直接电力加压其中一部分流量并控制总膜进压。

  3. 3 膜分离

    高压海水 → 低压产水 + 高压浓水

    产出淡水，同时保留浓水的压力能作为回收源。

  4. 4 HP换压

    HP浓水 → 转子孔道 → 推出HP海水

    液体对液体传递大部分压力，只有小压损与混合。

  5. 5 LP换液

    LP海水 → 孔道 → 推出LP浓水

    为下一次高压循环重新装入新鲜海水并排出泄压浓水。

  6. 6 补压合流

    PX高压海水 → 增压泵 → 与主泵流合并

    补偿PX/管路/膜压差并满足目标进水流量。

  7. 7 排放产水

    LP浓水 → 排放/利用；产水 → 后处理

    完成盐与水去向，避免把回收压力误认为回收盐分。

  8. 8 能效核算

    Σ泵/辅机kW ÷ 合格产水m³/h → SEC

    在相同边界和工况下验证整列实际节能。

四个子系统分别承担压力、流量和分离职责

高压泵、PX、增压泵和膜不能互相替代。

RO膜列

正常职责
把高压进水分成低盐产水与仍高压的浓水
典型失配
污染/结垢压差升、回收率/温盐度改变、膜或密封泄漏
核对证据
进浓产P/Q/电导、标准化产水/盐透过、段压差与回收率

主高压泵

正常职责
给其承担的进水流量提供主要电驱压力
典型失配
偏离BEP、VFD/阀门损失、气蚀、磨损或设定与PX流量不匹配
核对证据
吸排P/Q、rpm、kW、效率、振动/温度与阀位

压力交换器

正常职责
在高低压浓水/海水之间直接等压传能
典型失配
流量失衡、混合/泄漏、压损升、气/颗粒、通道堵塞或转子异常
核对证据
四口P/Q/T/电导、声振、支路分配、滤器压差和冲洗响应

增压/循环回路

正常职责
补偿PX与膜列压差并把高压海水稳定送入RO
典型失配
扬程不足/过高、阀门节流、泵气蚀、并列分配不均或止回失效
核对证据
泵前后P/Q、kW/效率、阀位、膜进压与各列流量

可用水力功率量级 P≈Δp·Q 追踪能量，但整机效率要按OEM定义包含压损、泄漏和混合。主泵流量≈产水流量、PX流量≈浓水流量只是理解框架，实际设计必须用厂家软件/曲线和完整水盐衡算确定。

同一时间轴至少保留三组证据

四股流与水盐平衡

HP浓水入口、LP浓水出口、LP海水入口、HP海水出口的P/Q/T/电导率，以及RO进水、产水、浓水流量与盐度；估算混合、泄漏和支路偏流。

泵、阀与能耗

主泵/增压泵吸排压、rpm、kW、效率、阀位/旁路、滤器压差、单列产量和所有辅助负荷，形成可比SEC。

可靠性与工况

噪声/振动/温度、启停/冲洗/排气记录、报警/跳车、上游SDI/浊度/颗粒、结垢和生物趋势，以及陶瓷/密封检修观察。

用四口P–Q–电导与两泵功率组合定位

现象
HP海水出口电导率逐步升高，压力传递尚正常
优先怀疑
高低压流量不平衡导致浓水向新鲜海水侧混合增加，或内部泄漏/端口磨损
下一步
校验四口流量计和取样点，按OEM调整流量比；对齐HP/LP电导和温度后再判断内部问题
现象
HP浓水入口到HP海水出口压差升高，增压泵功率上升
优先怀疑
PX/总管/滤器堵塞、支路阀位不均、结垢/颗粒或测压点误差
下一步
分段核对压损与支路P/Q，检查上游过滤和冲洗响应；禁止靠过度升泵压长期掩盖
现象
出现爆裂/砂石样噪声、振动或流量不稳，入口压力偏低/带气
优先怀疑
空气夹带、气蚀、未充分灌注排气或低压入口受限
下一步
按OEM联锁降载停机，检查液位、排气、滤器/阀门和最低入口压；不得干转或带气继续运行
现象
ERD四口看似正常但整列SEC上升、膜进压变高
优先怀疑
膜污染/温度盐度变化、主泵/增压泵效率下降、阀门节流或预处理辅机能耗，而非ERD本体
下一步
把同温盐度/回收率的膜标准化数据、两泵效率和分项kW合并审计，再定位最大新增损失

四个常见误解

ERD把浓水变回淡水

它只回收压力能；浓水中的盐仍随低压浓水离开，淡水仍由RO膜产生。

压力交换器先发电再驱动泵

等压式装置主要做液体对液体直接传压；透平/Pelton/涡轮增压器是另一类能量路径。

装了98%效率设备，整厂就节能98%

设备效率、相对无ERD节能比例和整厂SEC是三种不同指标，系统还有泵、膜、预处理与辅机损失。

四口压力相近就说明运行良好

还要看流量比、盐度混合、泄漏、压损、噪振和泵功率；压力单项会漏掉关键损失。
