锅炉排污和凝结水回收怎样节水节能？
用水量、盐量和焓值三本账解释为什么锅炉既必须排污，又不应过量排污；以及高温凝结水、闪蒸汽和排污余热怎样在保证水质与安全的前提下回到系统。
先给结论
先给结论
锅炉排污与凝结水回收并不矛盾：排污是把蒸汽带不走的盐分、处理残余物和泥渣从系统中移出；凝结水回收则把用户端已经放出潜热后形成的高温、通常低硬度的水送回给水系统。排污过少会使锅水TDS、硅、碱度或悬浮物超过控制边界，导致结垢、泡沫、汽水共腾和蒸汽携带；排污过多又会同时丢掉热水、处理过的水和药剂。正确做法是用可靠的锅水电导并以硅、碱度、氯化物或方案限制物交叉验证，按负荷自动或程序化控制连续表面排污；底部排污主要短时移走沉渣，不能简单按连续流量逻辑替代。高压高温的连续排污经过减压进入闪蒸罐时，一部分液体因新压力下的饱和焓降低而闪蒸成低压蒸汽，可送往除氧器或合适的低压热用户；剩余高温浓水再通过换热器预热补给水，降温后按水质和法规排放或评估其他用途。含盐排污液不能因为“还有热”就直接返回锅炉，否则盐又回到原系统。凝结水回收则同时节约四项：少取补给水、少做软化/除盐、少加药、少把冷水加热到给水温度；高质量凝结水还会降低给水杂质输入，从而减少所需排污。但任何可能受工艺泄漏、油、有机物、酸碱或金属污染的凝结水必须分区监测、隔离或弃流，不能盲目全回收。真正的节能量要以同一时间轴的蒸汽量、补给水量、凝结水回量/温度、排污流量/温压、燃料、给水化学和蒸汽品质做质量—盐量—能量衡算；不应只用“回收率”或一个阀门开度证明收益。
节水节能成立，需要同时闭合四个边界
水可以回用，热可以分级回收，但盐分和污染物必须有最终出口。
排污量由限制物决定，而不是越少越好
蒸汽近似带走纯水，给水带入的非挥发物在锅水中浓缩。连续排污控制溶解物，底部排污移走沉渣；控制点应随压力、蒸汽纯度、制造商和处理方案确定。
热量回收与含盐水回流必须分开
闪蒸汽可作为较低压力的热源，板式换热器可隔着金属壁预热补给水；而换热后的排污液仍含浓盐和处理残余物，不能直接并回给水。
凝结水必须证明干净且能稳定返回
蒸汽用户泄漏可能把油、溶剂、产品或酸碱带入回水；蒸汽疏水阀、回水背压、闪蒸和泵送也会影响实际回收率。回收前需按支路风险设置监测与弃流。
用质量、盐量和焓值同口径核算
补给水减少并不一定全是回收贡献，也可能来自产量下降或计量偏差。应在同负荷基线下核对蒸汽、凝结水、排污、补给和泄漏，以及各股温度/压力和水质。
锅炉、闪蒸分离、板式换热和凝结水回送组成两条不同的回收链
左侧锅炉排出的高温浓水进入闪蒸/分离与余热换热段；右侧凝结水接收和泵送设备把合格回水送回给水系统。热量可以跨介质回收，盐分仍须从排污端离开。
11蒸汽锅炉与连续/底部排污接口22排污闪蒸分离罐33排污余热板式换热器44凝结水接收罐与回送泵图中识别点
- 1蒸汽锅炉与连续/底部排污接口
- 2排污闪蒸分离罐
- 3排污余热板式换热器
- 4凝结水接收罐与回送泵
读图结论
排污余热回收和凝结水回收是两条可以协同、但物质边界不同的路线：前者回收闪蒸汽与显热，后者回收低杂质热水本身。
现场怎样核对
沿管线确认锅炉排污入口、闪蒸汽出口、余液去向、换热器冷热侧、凝结水入口/溢流/泵出口；核对止回、疏水、液位、泄压、隔离和高温表面防护。

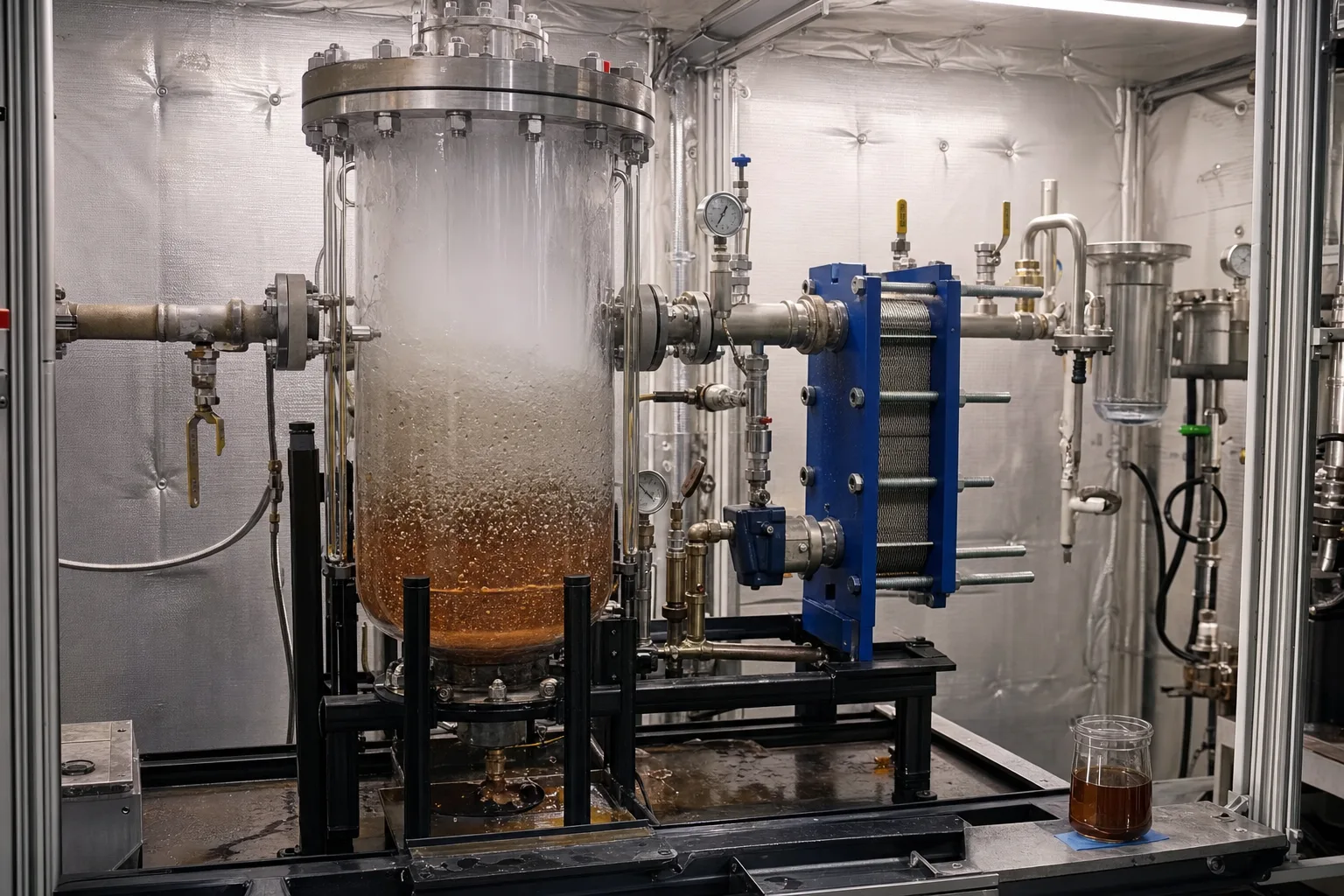

透明闪蒸试验显示减压后汽液分离，余液再把显热交给补给水
棕色高温排污水进入较低压力容器后出现大量汽泡和汽液界面；蒸汽从上部离开，底部高盐液进入蓝色板式换热器，右侧清洁冷流被间接预热。
11闪蒸罐内汽泡与汽液界面22上部低压闪蒸汽空间33板式换热器的热侧排污流44换热后排污样品与水质证据图中识别点
- 1闪蒸罐内汽泡与汽液界面
- 2上部低压闪蒸汽空间
- 3板式换热器的热侧排污流
- 4换热后排污样品与水质证据
读图结论
闪蒸不是把盐变成蒸汽：盐主要留在液相，分出的蒸汽需要可靠除液，剩余液体仍有热但也仍有高浓度杂质。
现场怎样核对
同步测闪蒸前后压力温度、排污流量、闪蒸汽用途、换热器两侧进出口温度/压差和排污水质；查夹带、液位失控、结垢堵塞及两侧内漏。

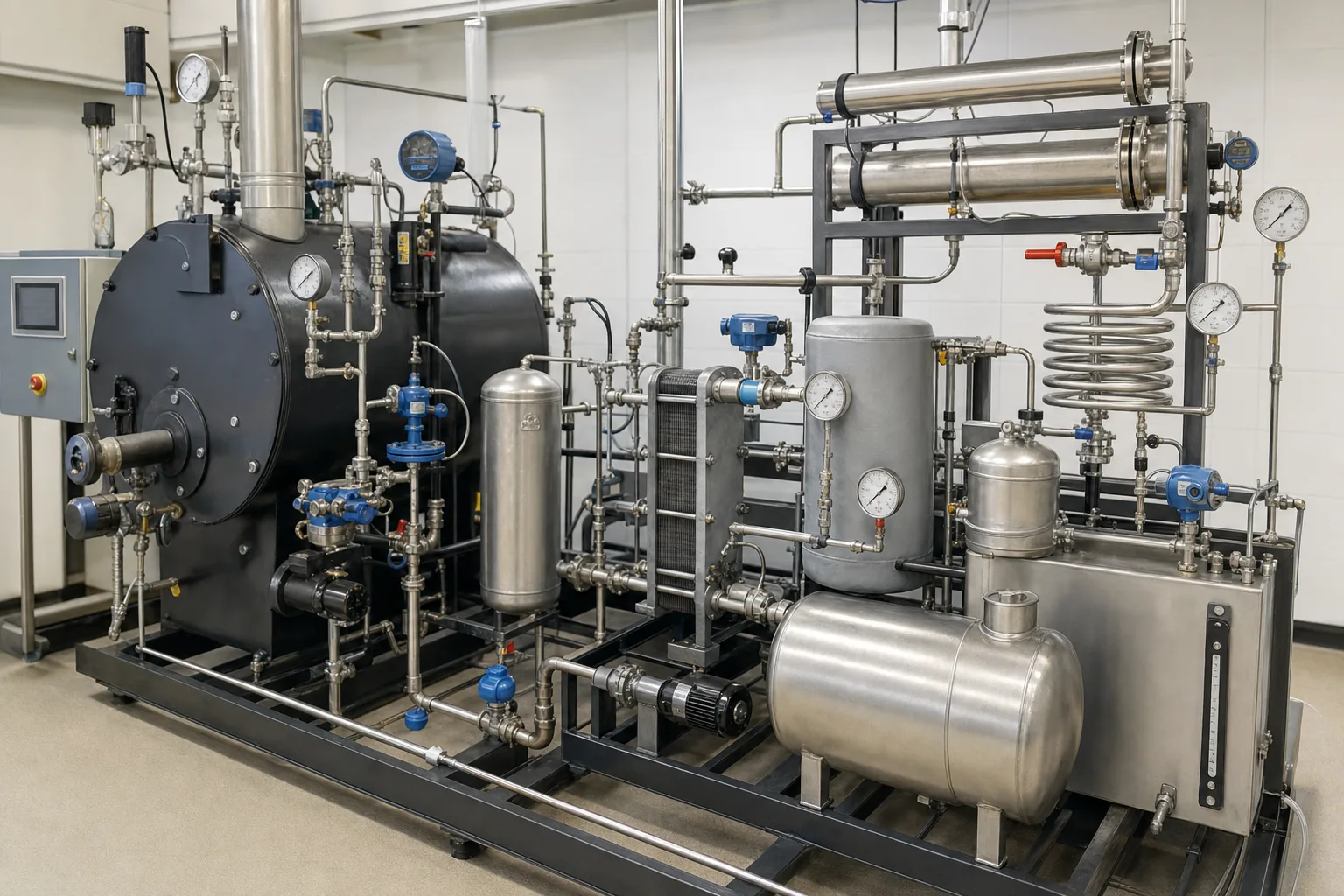

成套试验台把排污控制、闪蒸、换热、补给水和回收罐连接成可衡算系统
左侧锅炉提供高压热水/蒸汽，中央阀与仪表控制排污，闪蒸与板换逐级回收热量，右侧容器、盘管和水箱构成低压热用户与回水边界。
11锅炉与自动排污测量阀组22闪蒸罐的压力和液位控制33板式换热器与冷补给水回路44低压热用户、回收罐和流量仪表图中识别点
- 1锅炉与自动排污测量阀组
- 2闪蒸罐的压力和液位控制
- 3板式换热器与冷补给水回路
- 4低压热用户、回收罐和流量仪表
读图结论
要证明节能，必须把每股质量流量、温压和水质放在同一控制体中；设备很多不等于能量真正被利用，闪蒸汽若直接排空仍是损失。
现场怎样核对
按稳定负荷做蒸汽—给水—排污—凝结水衡算；以焓值计算热回收，并核对给水升温、除氧器蒸汽减少或燃料变化，注明旁路、启停和不可测损失。

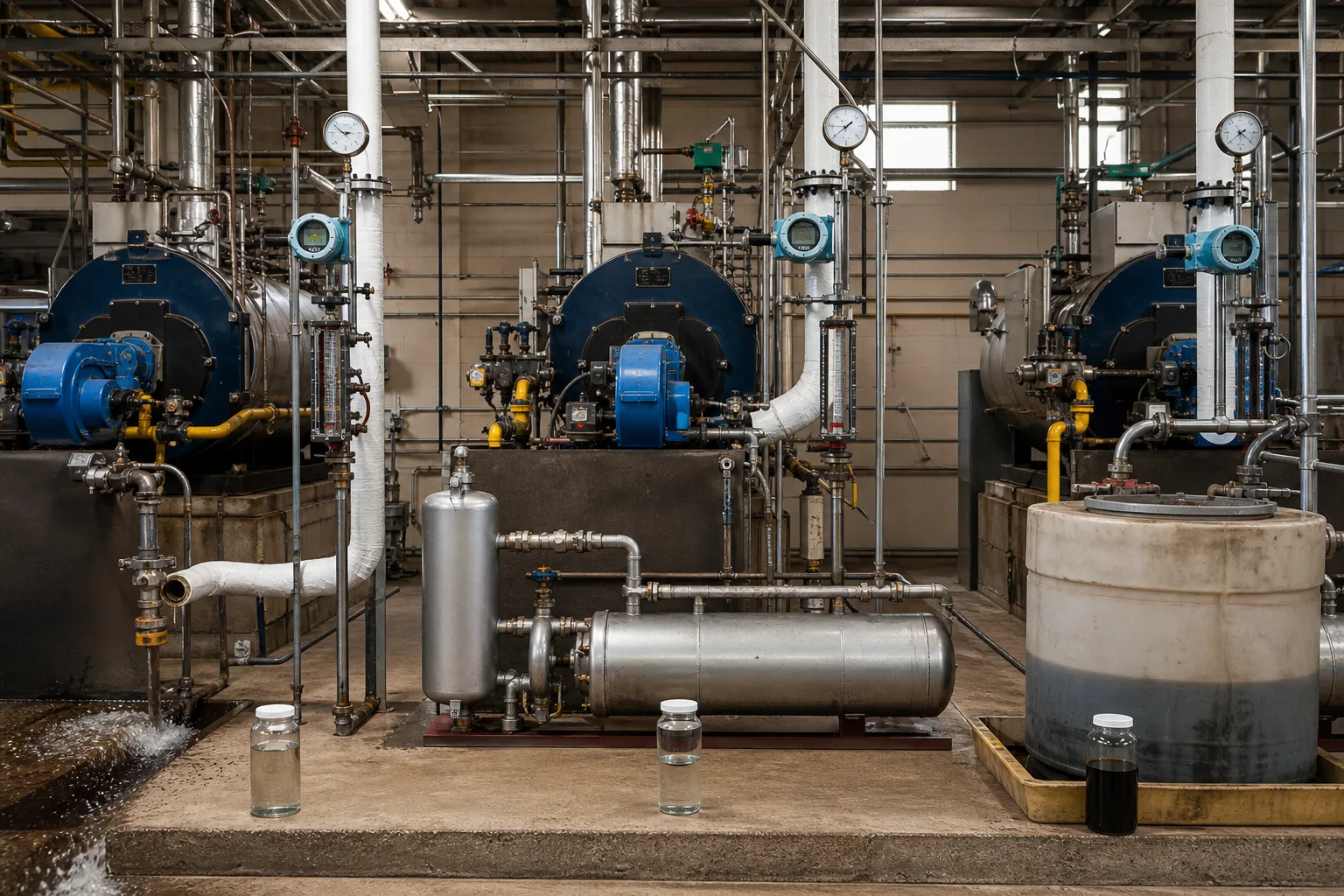

多台锅炉共用回收系统时，每台排污必须先独立计量和受控
三台锅炉负荷与水质可能不同，前方流量/电导与阀组用于分别控制；中央共用罐和换热设备处理合并流，样瓶显示清洁水、回收流与浓排污的不同。
11三台锅炉各自的排污与负荷边界22电导/流量仪表及自动阀组33共用闪蒸—换热—回收设备44补给水、换热流与浓排污样品图中识别点
- 1三台锅炉各自的排污与负荷边界
- 2电导/流量仪表及自动阀组
- 3共用闪蒸—换热—回收设备
- 4补给水、换热流与浓排污样品
读图结论
共用系统不能用一个总阀平均管理所有锅炉。单台水质、压力或阀门异常会被总量掩盖，必须先分锅炉控制，再在共用回收段做能量整合。
现场怎样核对
校核每台锅炉的样品代表性、温度补偿电导、阀门实际通量和负荷联动；检查共用罐液位/背压、并联倒流、排放温度和样品身份。

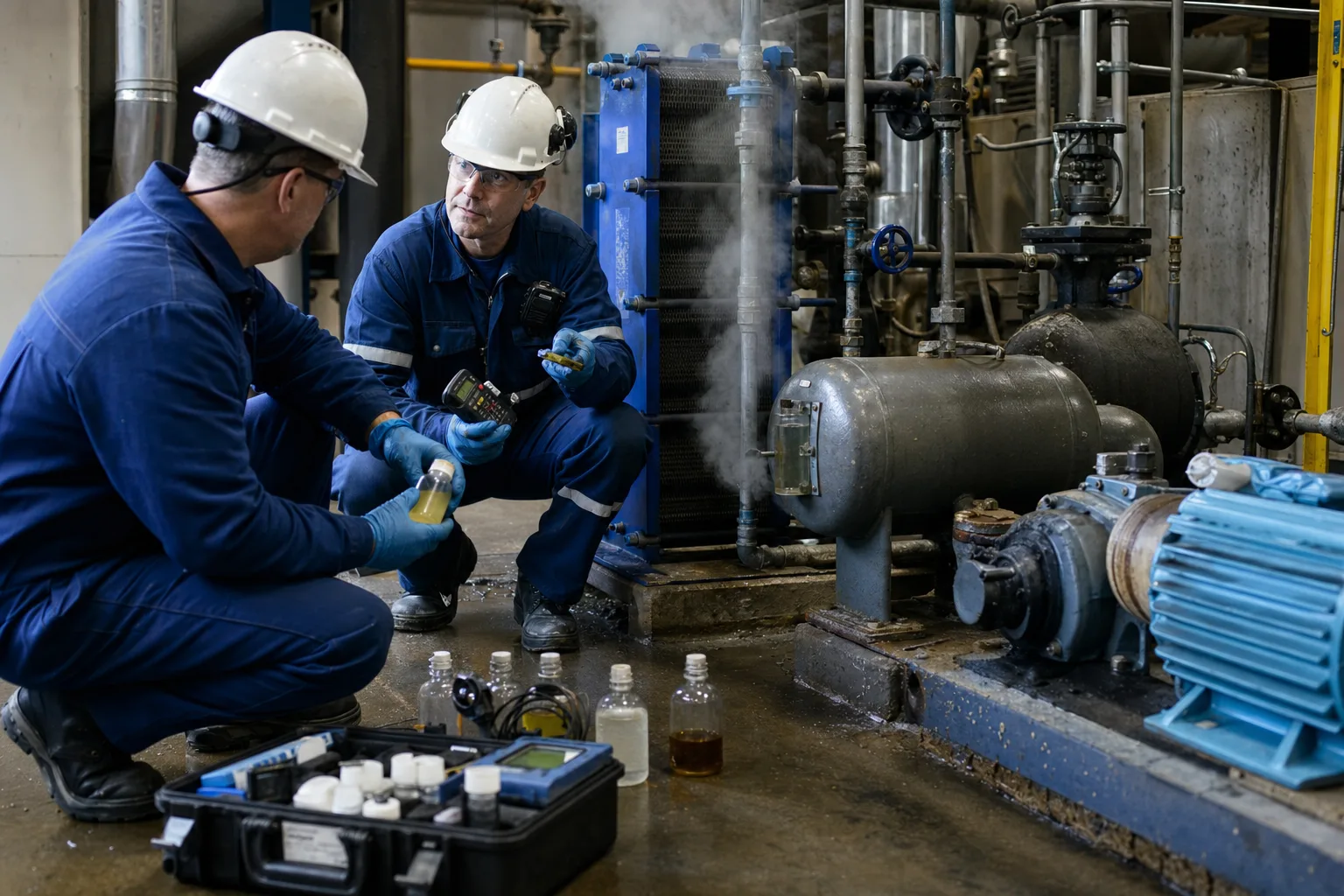

现场取样把换热器、闪蒸罐、泵和水质分析连成运行闭环
人员在高温系统旁比较多股水样并使用便携仪表；蓝色板换、卧式罐、阀门和泵构成真实余热回收链。样品颜色只是线索，不能代替化学与物料衡算。
11板式换热器及可能的结垢/内漏点22闪蒸或回收罐的液位与压力边界33回送/循环泵和阀门机械状态44分点水样、便携仪表与身份链图中识别点
- 1板式换热器及可能的结垢/内漏点
- 2闪蒸或回收罐的液位与压力边界
- 3回送/循环泵和阀门机械状态
- 4分点水样、便携仪表与身份链
读图结论
节能系统的验收不是“有热气、有热水”，而是回收热量可计量、回收水质量合格、排污限制物受控、设备没有把两股水串漏。
现场怎样核对
按LOTO和高温高压取样程序冷却取样，记录点位/时间/负荷；分析电导、pH、硬度、硅/限制物及污染指标，校验泵流量、换热端差和泄漏压差。
从蒸汽用户到给水的八步水—盐—热闭环
把“排掉什么”“回收什么”和“热量在哪里降级利用”分开，才能避免把盐重新送回锅炉。
1 蒸汽做功放热
锅炉蒸汽 → 工艺换热 → 高温凝结水
用户获得潜热，水相仍保留显热。
2 疏水与分区
凝结水/不凝气 → 疏水阀；污染支路隔离
阻止活蒸汽浪费，并保护回水质量。
3 凝结水回送
合格凝结水 → 接收罐/压力回水/泵 → 给水
回收热水、处理价值和低杂质水。
4 锅水浓缩监测
给水杂质 − 蒸汽携带 → 锅水限制物
用代表性样品确定必要排污。
5 连续与底部排污
表面溶解物/底部沉渣 → 分别移出
控制蒸汽品质、沉积和泥渣。
6 闪蒸回收
高压热排污 → 减压 → 低压闪蒸汽 + 浓余液
把可用高品位热送给除氧器或低压用户。
7 显热换热
闪蒸余液 → 换热器 → 预热补给水
隔着换热面回收热，盐仍留在排污侧。
8 三账验收
水量 + 限制物 + 焓值/燃料
证明水、盐和能量边界同时闭合。
四个子系统分别管理盐、水、热和污染风险
回收设备的价值取决于边界和用途，而不只取决于温度。
排污控制
- 主要作用
- 以锅水限制物维持允许浓缩；连续排溶解物、底排沉渣
- 失效或边界
- 样品闪蒸/温补错误、探头污染、阀通量不实或只看电导会过排或欠排
- 优先证据
- 分锅炉给水/锅水化学、蒸汽纯度、排污实流量、阀动作和负荷
闪蒸与余热换热
- 主要作用
- 把排污焓分成可用低压蒸汽和补给水预热
- 失效或边界
- 汽液夹带、背压、液位、结垢、内漏或热端无用户会让回收无效/污染
- 优先证据
- 各口流量温压、闪蒸汽用途、换热端差/压差、两侧水质与排放温度
凝结水回收
- 主要作用
- 回收高温低杂质水，减少补给、处理、加药和燃料
- 失效或边界
- 疏水阀、泄漏、背压、保温/泵故障或工艺污染降低回收率和可靠性
- 优先证据
- 分支蒸汽/凝结水流量温度、水质、疏水阀普查、回水率和补给变化
监测与弃流保护
- 主要作用
- 识别油、有机物、酸碱或产品泄漏，保护锅炉和热交换界面
- 失效或边界
- 总管单点响应太慢、无支路定位或联锁无安全状态会把污染送回锅炉
- 优先证据
- 支路风险清单、在线/实验室指标、事件响应时间、弃流阀试验和污染去向
闪蒸比例、可回收热量和允许回水率取决于真实压力、温度、流量、水质和热用户。页面不提供通用排污百分比或“固定可节省比例”；应使用实测数据和焓表/模型逐系统计算。
至少保留四组同负荷、同时间轴数据
锅炉与排污
单台蒸汽量/负荷、给水和锅水限制物、电导温补、连续与底部排污实际流量、阀位、蒸汽纯度及排污事件。
闪蒸与换热
闪蒸前后温压和流量、闪蒸汽去向/利用率、罐液位/背压，板换两侧流量、进出口温度/压差、水质与排放温度。
凝结水与补给
分支凝结水量/温度/压力/水质、回收总量、补给水量与温度、疏水阀/泄漏、回水泵和储罐溢流。
成本与设备结果
燃料、处理水、盐/药剂、排污/排放、给水温度、除氧蒸汽、受热面/蒸汽品质、停机与维护；统一产量和气候/负荷基线。
用水量—盐量—热量不一致定位损失
- 现象
- 排污阀开度稳定，但锅水电导/硅和蒸汽纯度随负荷大幅波动
- 优先怀疑
- 样品或温补失真、阀实际通量变化、给水水质/凝结水回率变化，固定开度不等于固定质量流
- 下一步
- 校验冷却取样与在线仪表，测实流量，按单台负荷和限制物重做盐量衡算及控制联锁
- 现象
- 闪蒸罐冒汽明显，却看不到给水升温或低压蒸汽用量下降
- 优先怀疑
- 闪蒸汽排空、背压/汽液夹带、热用户不匹配，或板换旁路/结垢
- 下一步
- 测各口流量温压和焓，确认闪蒸汽终端，核对板换端差/压差、旁路及污垢
- 现象
- 凝结水回收率下降，补给和燃料上升，回水罐出现大量蒸汽或溢流
- 优先怀疑
- 疏水阀失效、回水背压/泵能力不足、闪蒸未利用、泄漏或计量边界不一致
- 下一步
- 逐支路做疏水阀与泄漏普查，记录回水温压和罐液位/泵曲线，闭合蒸汽—回水—补给衡算
- 现象
- 回水率提高后锅水起泡、TOC/电导异常或受热面迅速污染
- 优先怀疑
- 工艺换热器泄漏或错误支路把污染凝结水送回，监测/弃流响应不足
- 下一步
- 立即按保护程序隔离可疑支路，分点分析污染物，检查换热器完整性和弃流联锁，再评估恢复
四个常见误解
排污越少越节能
低于化学和蒸汽品质所需会导致沉积、携带和故障；目标是必要且最小的排污。
排污水有热就应该回锅炉
热可以隔墙或闪蒸回收，含盐余液仍必须把杂质带出系统。
所有凝结水都很纯
工艺泄漏、腐蚀产物和空气进入会污染回水；必须分支风险管理。
看到闪蒸汽就是回收成功
只有热量进入有用负荷、给水/燃料变化可核算且水质合格，才算真正回收。
