显示面板与光伏组件清洗用水:大流量、低颗粒负荷

用于显示面板和光伏组件的大容量冲洗与清洗水:颗粒控制、硬度以及针对通量和膜保护的 RO/UF 设计。

工程知识指南2026面板清洗光伏制造颗粒控制UFRO回收率

适用工况

大流量冲洗需要巨大的水量;如果预处理规模不足,颗粒和硬度会导致斑点、镀膜缺陷以及 RO 膜的快速污堵。

候选路线

多介质或 UF 预处理、用于脱盐的单程 RO,以及循环管路卫生管理——通量和回收率的选择基于水成本,而非追求极限回收率。

评估输出

在设计通量下保持稳定的冲洗水质,减少非计划性 RO 清洗,并在各班组间实现可预测的补充水化学指标。

评估前需要的数据与适用条件

准备进水来源与波动、处理规模、目标水质、运行小时、排放或回用边界及现有设备数据。示例计算应使用同一工况与计量范围,项目判断以实际水质、设备资料和必要试验为依据。

查看方案示意图

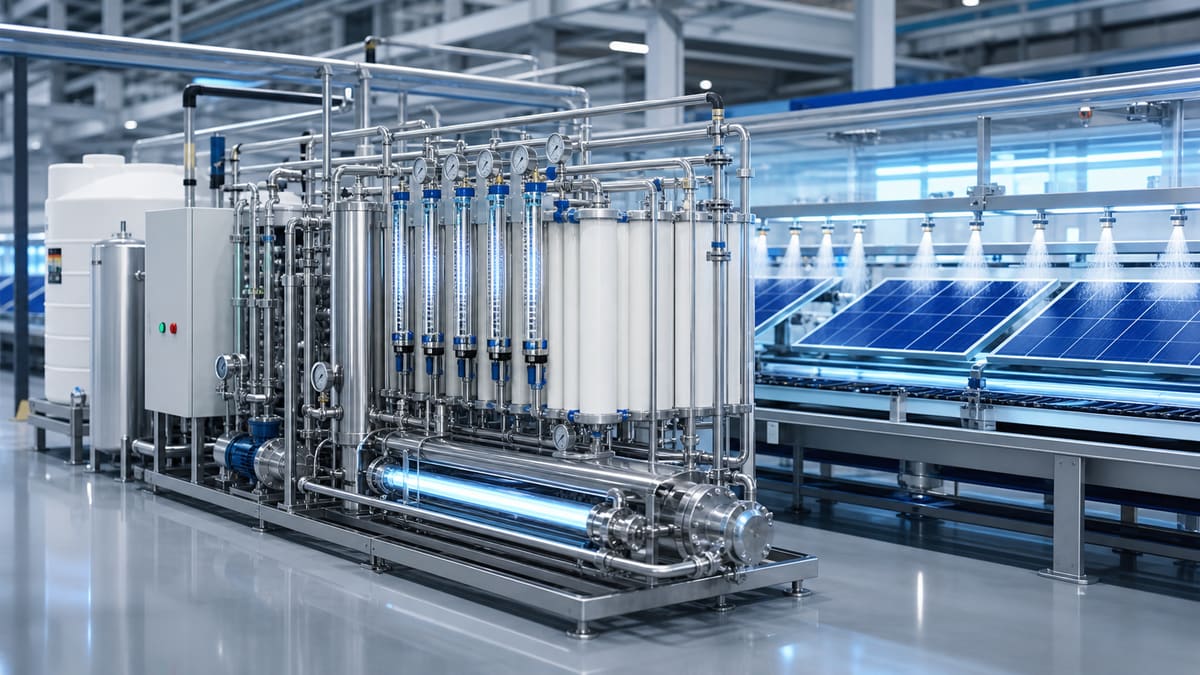

显示面板与光伏组件清洗用水:大流量、低颗粒负荷水处理解决方案示意图

显示面板与光伏组件清洗用水:大流量、低颗粒负荷

显示面板和光伏(PV)制造在特定清洗及漂洗步骤使用水。应在实际工艺点规定颗粒、离子、有机物等污染物,不同步骤并不共享通用 UPW 要求。ASTM D5127-13 是在分配点提出建议的电子用水指南,并非所有显示/光伏工艺的法律限值或自动资格。选择适用版本和工艺规格,不把 E-1.2 当泛用电阻率等级。

水处理方案欠佳所带来的经济影响是巨大的。除了补充水的直接成本外,制造商还面临因排污率增加、膜组件提前更换以及昂贵的返工或报废而造成的损失。一个常见的挑战是,系统设计在优先考虑理论回收率时,未能充分应对进水水质的波动性,例如淤泥密度指数或有机物负荷的季节性峰值。此类疏忽会导致膜表面出现严重的浓差极化,迫使进行频繁且非计划性的就地清洗循环,从而削弱了激进节水策略的经济合理性。

行业背景与法规驱动因素

全球对高性能显示器和高效太阳能电池的需求持续增长,推动着制造工艺的创新,而这些工艺对污染控制的要求日益严格。水被用于从晶圆切片、基板清洗到化学机械抛光和最终冲洗的众多环节。每一步都对水质提出了独特的要求。

水质目标

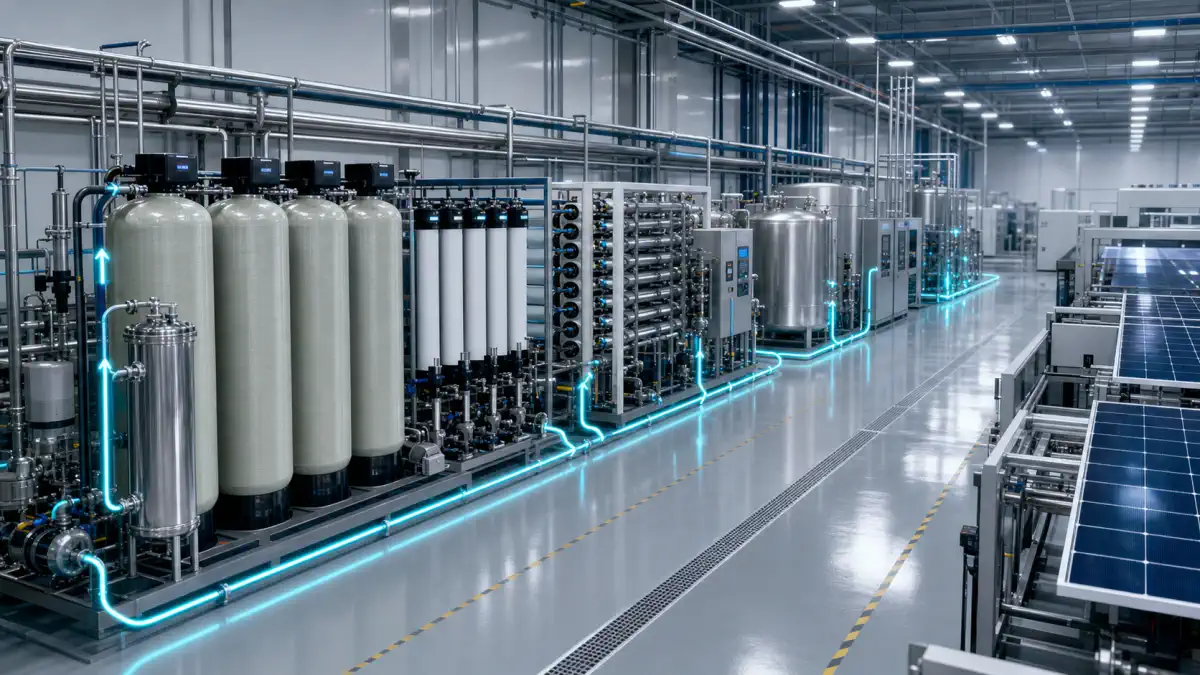

显示面板和光伏制造从预处理、反渗透、EDI 到精处理及洁净分配的超纯水路线

以下数值是项目目标示例,而非通用显示/光伏要求。先确定工艺规格、采样位置、温度、分析方法和检出限,再按实际良率需要验证水质:

  • 电导率/电阻率: 一般漂洗示例低于 1 µS/cm;部分关键工艺示例高于 10 MΩ·cm、25°C 下接近 18.2 MΩ·cm。电导不能单独证明完整 UPW 质量。
  • 颗粒: 极低的颗粒计数,通常按粒径和数量规定(例如,在 >0.2 µm 粒径下,<100 个颗粒/毫升)。
  • 总有机碳: 一般用途通常 <50 ppb,关键应用 <5 ppb。
  • 硬度: 实际上为零(<0.01 mg/L,以 CaCO₃ 计),以防止产生斑点和结垢。
  • 二氧化硅: <20 ppb 和 <5 ppb 是指定位置的高纯目标示例,不是通用 RO 进水上限或产水保证;应分别评估实际进水及浓水硅、pH、温度、回收率和产品限值。
  • 溶解气体: 对于某些敏感工艺,通常需要脱气(例如,O₂ <20 ppb)。
  • 微生物计数: 主体水 <10 个菌落形成单位/100mL,关键使用点未检出。

1. 预处理 – 保护下游工艺

初始阶段对于保护敏感的膜技术以及确保稳定的进水水质至关重要。

3. 电去离子(EDI)– 连续精处理

对明确高电阻率要求,连续电去离子(EDI) 可精处理适宜 RO 产水,结合树脂、选择性膜和直流电场,免常规酸碱树脂再生。确认进水限值、浓水/电极流量、清洗和终端水质。

  • 机理: 电场驱动离子通过树脂和选择膜进入浓水室,水解离支持连续树脂再生;电极室另有反应、产气管理和依厂家的冲洗配置。EDI 不消除全部维护停机或化学清洗。
  • 优势: EDI 可在指定条件下达到特定离子质量目标,例如 >10 MΩ·cm;需比较实际电能、前处理、清洗、残余物和全寿命成本,免常规再生剂不保证总成本或环境影响必然更低。

4. 后处理与分配 – 维持水质纯度

最终阶段确保水在使用点之前保持其纯度。

运行、监控与CIP理念

按已安装设备和水规格设定监测及维护;归一化 RO 性能,检查预处理,验证使用点水质,采用厂家批准的 CIP 程序,实测运行时间和成本。

风险与常见工程错误

多个因素可能危及显示面板和光伏用水处理系统的效率与可靠性:

  • 低估原水水质波动性: 未能考虑原水水质的季节性变化或偶发波动(例如浊度、有机物、温度),可能导致预处理和RO膜快速污染,从而需要频繁进行CIP或提前更换膜元件。
  • 未评估垢种而追求高回收率: 评估回收率、碳酸钙的 LSI,并单独计算硅、硫酸盐等风险,按需选兼容阻垢剂或其他控制;高回收可增加结垢风险,但 LSI 或加药均不保证全部沉积控制。
  • 预处理不足: 当原水的SDI持续偏高时,跳过或选用尺寸过小的UF或MMF,会直接使RO膜暴露于颗粒污染风险中,大幅缩短其使用寿命。
  • 分配系统设计不当: 设计或维护不当的分配回路可能对高纯水源造成二次污染。死水区、材料选用不当或冲洗不充分都可能导致微生物滋生或颗粒脱落。
  • 忽视TOC控制: 对于薄膜应用,高TOC会导致缺陷。如果没有UV氧化或特定的TOC去除树脂,即使电阻率很高的水也可能不适用。
