重金属沉淀与捕集:镍、铬、铜、铅达标排放

工程化沉淀、澄清及可选膜精处理,按出水、回流和污泥的金属物料衡算管理排放与固体去向。

工程知识指南2026重金属沉淀污泥过滤排放

适用工况

当化学条件和固体处理方案不完善时,痕量金属无法通过瞬时样品检测达标。

候选路线

工程化沉淀、澄清及可选膜精处理,并实现污泥可追溯。

评估输出

稳定的出水和有记录的固体管理——而非“金属消失”。

评估前需要的数据与适用条件

准备进水来源与波动、处理规模、目标水质、运行小时、排放或回用边界及现有设备数据。示例计算应使用同一工况与计量范围,项目判断以实际水质、设备资料和必要试验为依据。

查看方案示意图

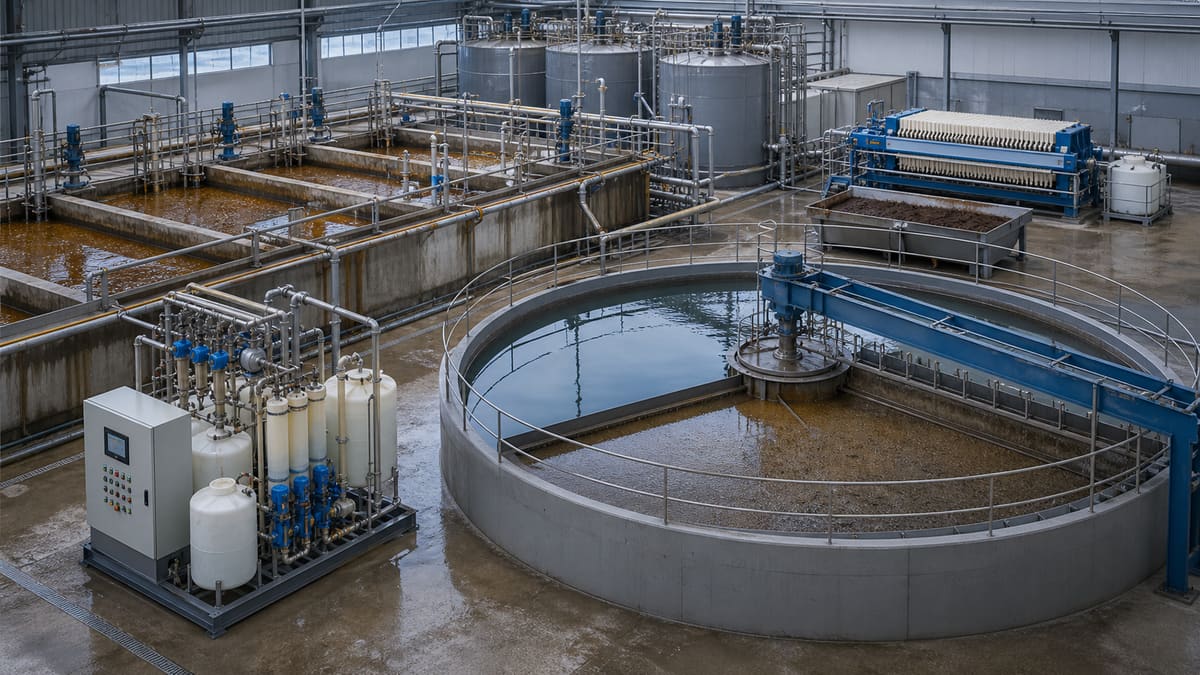

重金属沉淀与捕集:镍、铬、铜、铅达标排放水处理解决方案示意图

1. 工艺背景与适用场景

本场景处理电镀、金属加工、采矿、电池和电子行业废水中的溶解态镍 (Ni)、铬 (Cr)、铜 (Cu)、铅 (Pb)。应逐项确定适用许可限值和检测口径,区分总量与溶解态金属,并在相关场景检测 Cr(VI)。低于 0.1 mg/L 只能作为项目目标示例,不是通用排放限值。

当溶解态重金属是主要去除对象时,可从沉淀与捕集路线切入,用于后续精处理、许可排放或内部回用之前。必须按实际出水要求验证处理效果;有效固液分离也有助于减少下游膜设备的金属沉积。

2. 进水特性与关键风险

含重金属的工业废水成分变化很大。进水特性通常包括:金属浓度范围广(从个位数 mg/L 到数百 mg/L)、pH 值波动大、总溶解固体 (TDS) 高,并且常含有有机络合剂(如 EDTA、NTA)或其他无机污染物。

本场景中的关键风险包括:

  • 固体处理:沉淀过程本身会产生大量金属氢氧化物或硫化物污泥。固液分离(如澄清池、溶气气浮、过滤器)的设计或运行不当,可能导致细小颗粒物被夹带,从而污染下游设备并影响产水水质。
  • 结垢 (LSI):提高 pH 可能同时沉淀 CaCO₃、Mg(OH)₂ 或硅。LSI 仅表示 CaCO₃ 饱和状态,不覆盖全部垢种。进水 LSI 低于 +1.5、浓水硅饱和度低于 90-95% 只能作项目初步假设;应根据完整水质、温度、回收率和所选膜/阻垢剂确定允许条件。
  • 污染 (SDI):胶体、细沉淀和悬浮固体可能污染后续膜段。SDI₁₅ < 3 可作 RO/NF 项目预处理目标;应采用所选元件要求和标准试验方法,不能把该数值当作不发生污染的通用保证。
  • 络合剂:EDTA、NTA 等配体可使金属保持溶解。应通过小试比较破络、适用金属结合型沉淀剂和精处理路线;单纯提高硫化物剂量并非可靠解决方案,还需控制 H₂S 释放和残余硫化物。
  • 渗透压限制:虽然沉淀去除了金属,但高背景 TDS 会给后续膜系统带来高渗透压,影响膜通量和回收率。
  • 法规驱动因素:严格的排放限值决定了所需的处理效率,通常需要采用多重屏障方法和稳健的监控措施。

3. 浓缩液/排放液处理

浓缩液和排放液的管理是负责任的重金属处理的核心。

沉淀过程的主要排放流为含金属氢氧化物或硫化物污泥,通常浓缩后经压滤机或离心机脱水。应依据产生工艺、规定检测和适用废物法规判定泥饼类别;并非所有含金属污泥的类别相同。美国部分电镀污泥列为 F006。应选择获准的回收、处理或处置路线,必要时按规定稳定化/固化。

若沉淀后采用膜过滤(如超滤UF、纳滤NF、反渗透RO),将产生额外的浓缩液流:

  • 超滤/微滤反洗液/浓缩液:含有浓缩的悬浮固体和细小沉淀物。该液流通常循环回沉淀工艺前端(如澄清池进水)或送至污泥处理系统。
  • 纳滤/反渗透浓缩液(盐水):含有浓缩的溶解盐、残留未沉淀金属及任何未去除的有机组分。其处置方式对整体物料平衡至关重要:
    • 循环:只有物料衡算确认金属、盐和有机物不会积累超过处理能力时才回流。可能需要增加沉淀或金属回收步骤;循环本身不去除污染物。
    • 蒸发/结晶:为实现零液体排放(ZLD)目标,可将盐水送至热蒸发器或结晶器,以回收更多水分并产生固体废物(混合盐类,可能包含浓缩金属)。
    • 场外处置:对于可管理的体积,可选择由持证工业废物处理设施进行拖运处置。
    • 深井注入:在地质条件和法规允许的情况下,某些盐水成分可采用此方案。

脱水滤液在核算固体、溶解金属负荷和水力能力后,可回到沉淀或精处理。应监测回流和所有最终出口;闭路循环本身并不保证完全捕集金属。

4. 参考工艺路线选项

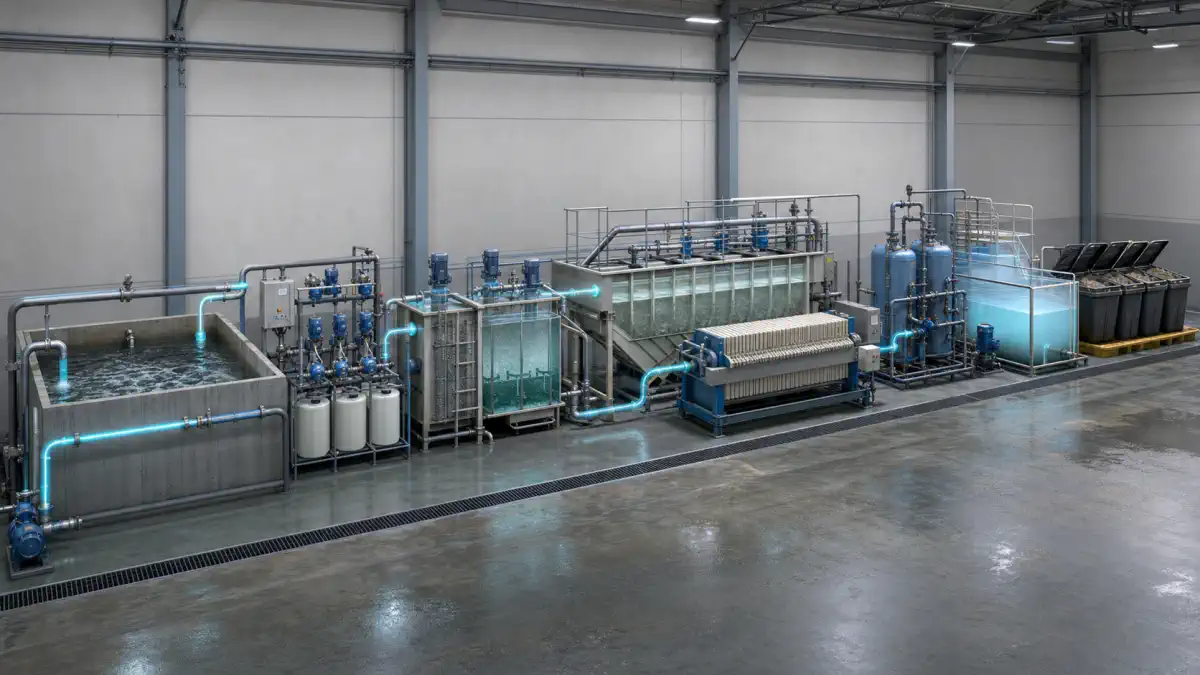

重金属废水采用调节 pH、沉淀、澄清、压滤和膜精处理的工艺路线

重金属去除结合化学处理与固液分离,必要时采用膜精处理。含 Cr(VI) 废水采用氢氧化物沉淀路线时,应在沉淀前设置经过验证的 Cr(III) 还原步骤。

选项1:化学沉淀+颗粒介质过滤

  • 工艺:进水 → pH调节(氢氧化物沉淀用碱剂或硫化物投加)→ 混凝/絮凝 → 澄清(如斜板澄清池)或溶气气浮(DAF)→ 多介质过滤(如砂、无烟煤)→ 精处理(如离子交换、活性炭用于痕量去除)→ 排放。
  • 化学品:氢氧化钠(NaOH)、石灰(Ca(OH)₂)、硫化钠(Na₂S)、硫氢化钠(NaHS)、氯化铁(FeCl₃)、硫酸铝(Al₂(SO₄)₃)、高分子絮凝剂。
  • 污泥:来自澄清池/DAF底流及过滤器反洗水,送至浓缩池和压滤机进行脱水。

选项2:化学沉淀+膜过滤精处理

  • 工艺:进水 → pH调节/硫化物投加 → 混凝/絮凝 → 澄清/DAF → 微滤(MF)或超滤(UF)用于高效去除悬浮固体 → pH调节(超滤/微滤后,若需满足膜兼容性或后续处理要求)→ 纳滤(NF)或反渗透(RO)→ 排放/回用。
  • 化学品选择:
    • 氢氧化物沉淀:常用于 Ni、Cu、Pb、Cr(III)。pH 8.5-10 是筛查示例范围,并非全部金属的统一最佳值;应测试混合金属、络合物及两性金属再溶解风险。
    • 硫化物沉淀:对铜、铅、镉、汞高效,且通常比氢氧化物达到更低的溶解度,尤其在存在某些螯合剂时。需谨慎管理H₂S。
    • 金属结合型沉淀剂(如二硫代氨基甲酸盐 DTCs):特定产品可形成可分离的金属化合物,用于精处理或难处理进水;应测试剂量、残余药剂、固液分离与兼容性。
    • 混凝剂/絮凝剂:金属盐(氯化铁、硫酸铝)和合成聚合物对增强絮体形成及沉降/分离至关重要。
  • 膜耦合:经验证的 UF/MF 可截留悬浮颗粒,但不一定去除溶解态金属络合物。NF 和 RO 截留取决于膜、金属形态、pH 和运行条件;应实测截留率及浓水组成,再确定排放或回用用途。NF 并非普遍透过所有单价盐。

5. 运行参数

精确控制运行参数对重金属去除效率和下游设备保护均至关重要。

  • SDI₁₅(淤泥密度指数):固液分离和预处理后,< 3 或 < 2 可作项目筛查目标,但需符合所选 NF/RO 的要求。应报告实际试验时长与方法。由定义可知,15 分钟 SDI 最大约为 6.67;短时试验结果不可标为 SDI₁₅。

  • LSI(朗格利尔饱和指数)/结垢态势:应分别评价 CaCO₃、Mg(OH)₂、硅及其他垢种。浓水 LSI < +2.5 或硅饱和度 < 90-95% 仅是设计输入示例,并非该工况的运行许可;应核查完整浓水水质、温度、阻垢剂兼容性和实际回收率。

  • 设计通量(L/(m²·h) / LMH):指单位膜面积的产水速率。

    • MF/UF:40-100 L/(m²·h) 为初步比较范围,应按具体膜限制和浊度、固体、温度、反洗试验确定实际通量。
    • NF/RO:10-25 L/(m²·h) 为废水设计示例,不是可持续通量保证;应核查所选元件负荷、进水污染倾向、回收率、温度和清洗恢复效果。
  • DP(差压/段间压降):监测过滤器及膜元件的压差是判断污染程度和即将维护的关键指标。

    • 预过滤器(如滤芯过滤器):初始 ΔP < 0.1 bar、更换触发值 1.0-1.5 bar 均仅为示例,应按实际流量、黏度和滤芯/壳体限值确定。
  • 膜元件:ΔP 0.2-0.8 bar 和相对基线升高 > 15-20% 均为比较示例,并非通用运行或 CIP 判据。应在归一化流量和温度下比较并排查原因;不能认为压力容器总 ΔP 3 bar 必然可接受,须遵守元件、容器和清洗触发条件。

6. 数字孪生与仪表

  • 仪表与传感器:
    • 流量计:在进水、产水和浓水管线上安装电磁或超声波流量计,以精确测量体积流量,用于质量平衡计算和回收率监测。
    • 压力变送器:安装在泵进出口、预过滤器以及每个膜容器和膜段的关键位置,提供连续的压差(ΔP)数据,用于检测污堵。
    • pH 传感器:在沉淀、化学药剂投加(酸/碱)过程中,以及确保膜进水兼容性时,对 pH 的监测和控制至关重要。
    • 电导率仪:监测进水、产水和浓水脱盐趋势;电导率本身不能证明膜完整性或各金属限值达标。
    • ORP 传感器:监控 Cr(VI) 还原或硫化物投加时的氧化还原状态;ORP 不选择性测量 Cr(VI) 或残余硫化物,应使用适当分析方法确认终点。
    • 浊度计:监测澄清/过滤前后的固体去除效果;浊度不能直接代替实测 SDI。
    • 温度传感器:系统温度会影响化学反应动力学和膜通量。
    • 液位变送器:用于化学药剂投加罐、进水罐和产水罐,以管理库存并实现操作自动化。
    • 在线金属分析仪(可选):用于在关键点连续监测目标金属浓度,即时反馈处理效果。

8. 常见工程错误与中试关键绩效指标

常见工程错误:

  • 预处理不足:低估胶体固体、细小沉淀物或残余螯合剂对下游膜系统的影响,导致快速且不可逆的污堵、清洗频率增加以及高运营成本。

  • pH 控制不佳:沉淀过程中 pH 控制不准确或波动剧烈,可能导致金属去除不完全、非目标物种(如 CaCO₃、Mg(OH)₂)共沉淀、污泥量增大以及产水水质下降。

  • 忽略滤液回流的影响:未能考虑脱水滤液(含有细小固体、溶解盐类甚至未沉淀的金属)回流对沉淀步骤整体质量平衡和进水特性的影响。

  • 低估污泥管理成本:危险重金属污泥的体积、脱水性和处置成本常被低估,这会显著影响系统的总运营支出(OPEX)。

  • 忽视络合剂的存在:有机络合剂的存在可能使常规沉淀方法失效。未能识别并处理这些络合剂,需要采用专门的化学方法或高级氧化技术。

  • 缺乏可扩展性规划:设计中试系统时,若未制定清晰的路线图,说明如何将已验证的参数(如混合能量、沉降速率、化学品投加量)转化为全规模运行,可能导致显著的设计缺陷。

中试关键绩效指标(KPI):

  • 金属去除效率:整个系统及各个单元操作中每种目标金属(镍、铬、铜、铅)的去除百分比。
  • 污泥沉降与脱水性能:测量化学污泥的沉降速率、压缩、固体浓度和过滤/脱水响应。SVI 通常用于活性污泥沉降评价,不能单独定量化学污泥脱水性能。
  • 化学品消耗量:量化每处理一立方米废水所消耗的每种化学品(pH调节剂、混凝剂、絮凝剂、阻垢剂)的质量,用于准确估算运行成本(OPEX)。
  • 膜通量与回收率:在达到产水水质目标的同时,实现稳定、可持续的设计通量(LMH)和水回收率(%)。
  • 膜进水的SDI₁₅:持续达到目标SDI值,以验证预处理效果。
  • 膜清洗频率:量化两次在线清洗(CIP)之间的时间间隔,以预测维护成本和人员需求。
  • 产水水质:按规定采样和分析口径验证各金属、TDS、浊度、pH 的适用限值;单个金属 < 0.1 mg/L 仅为示例,应采用实际项目要求。
  • 浓缩液特性:详细分析所有排放流(污泥饼、膜浓缩液)的组成和体积,用于准确的处置规划和成本预测。

9. 常见问题解答

问:是否所有重金属都能通过氢氧化物或硫化物有效沉淀? 答:虽然常见的重金属如镍、铜、铅、三价铬、镉和锌通常可通过氢氧化物或硫化物沉淀法有效去除,但某些金属(如汞、银)可能需要特定的硫化物化合物或其他先进技术才能达到最佳去除效果。值得注意的是,六价铬必须先通过化学还原转化为三价铬,然后才能以氢氧化物形式沉淀。此外,强络合剂的存在会显著削弱沉淀效果。

问:螯合剂的存在如何影响这一过程? 答:螯合剂如EDTA、NTA或柠檬酸盐会与重金属形成稳定的可溶性络合物,阻止其通过常规的pH调节或硫化物添加进行沉淀。这需要采用更先进的方法,可能包括通过高级氧化工艺(如紫外/过氧化氢)破坏螯合剂,使用高选择性的专利沉淀剂,或利用下游精处理步骤,如离子交换或专门设计用于截留金属-螯合物络合物的反渗透膜。

问:重金属污泥处理面临哪些主要挑战? 答:分类取决于废物来源、适用列名或特性判定要求和规定检测。主要工作包括水分管理、调理、脱水、运输以及获准的回收或处置。需要稳定化/固化时,应验证处理后残渣满足接收及浸出要求,不能仅凭投加水泥或石灰就认定合格。
