كيف ينتقل نظام التصريف الصفري من التركيز الغشائي إلى التبخير والتبلور؟

تتبّع فصل التيارات والاسترجاع الغشائي والتبخير والتبلور المضبوط وفصل الصلب وإرجاع السائل الأم ضمن ميزان واحد للماء والملح والطاقة والصلب.

الإجابة المباشرة

الإجابة المباشرة

التصريف الصفري للسوائل ZLD هو حدّ نظام لا مجفف واحد. تُفصل التيارات وتُعادَل وتُعالج مسبقاً، ثم تسترجع الأغشية الجزء الأقل كلفة من الماء حتى يفرض الضغط الأسموزي أو التشبع والترسب واللزوجة وضغط الغشاء والفيض حداً. يدخل المركز إلى المبخر؛ يُفصل الرذاذ ويُكثف البخار كمقطر بينما تبقى الأملاح. قرب التشبع يضبط المبلور فرط التشبع بالدوران وبذور البلورات والحرارة أو الفراغ وزمن المكوث، لتنمو الأملاح على البلورات المعلقة لا على سطح انتقال الحرارة. يفصل الطرد المركزي أو الترشيح الملح الرطب ويُدار السائل الأم أو يعاد. ZLD لا يعني انعدام النفايات أو الطاقة أو فقد الماء، ولا أن الملح صالح للبيع تلقائياً؛ يجب إغلاق ميزاني الماء والمواد الصلبة الذائبة بما فيها رطوبة الكعكة وCIP والرواسب والمكثفات وأي سائل ينقل خارج الحد.

أربعة حدود لاستدامة ZLD

كل مرحلة تغير كيمياء وحمل المرحلة التالية.

افصل التيارات قبل الخلط

العسر والسيليكا والزيت والعضويات والأمونيا والمتطايرات والتيارات الآكلة تحتاج ضوابط مختلفة؛ الخلط الخاطئ قد يرسب أو يرغي أو يتفاعل.

أوقف الغشاء عند حده الحقيقي

الاسترجاع الأعلى يرفع الملوحة والأسموزي والتشبع واللزوجة والاستقطاب؛ تحدد الكيمياء والأداء المعياري والضغط نقطة النهاية.

انقل الترسيب إلى البذور

المبخر يزيل الماء والمبلور يضبط فرط التشبع؛ يجب أن تفضل الدورة ومخزون البذور نمو البلورات لا قشور الأنابيب.

صرّح بكل مخرج

المقطر يحتاج إفراج جودة؛ الملح الرطب يحمل سائلاً وCIP يولد محلولاً ملحياً. الإرجاع والتخزين والنقل والمكثف ضمن الحد.

1

تضع صالة ZLD الغشاء والحرارة وفصل الصلب والنواتج في حد واحد

الأغشية يساراً، أوعية التبخير/التبلور وسطاً، والطرد المركزي يميناً؛ يجب حساب الماء والملح الرطب معاً.

تضع صالة ZLD الغشاء والحرارة وفصل الصلب والنواتج في حد واحد：أوعية الغشاء وأنابيب الضغط العالي、أوعية التبخير/التبلور الرأسية、الطرد المركزي ومسار المعلق、الماء المسترجع والملح الرطب1234

ما الذي نميّزه؟

  1. 1أوعية الغشاء وأنابيب الضغط العالي
  2. 2أوعية التبخير/التبلور الرأسية
  3. 3الطرد المركزي ومسار المعلق
  4. 4الماء المسترجع والملح الرطب

خلاصة الصورة

يخفض الغشاء تدفق المعالجة الحرارية؛ كل ماء لا يُسترجع غشائياً يصبح حملاً على التبخير.

كيف نتحقق ميدانياً؟

أغلق ميزان 24 ساعة للتدفق وTDS/الأيونات والمقطر والكتلة الجافة والمخزون.

2

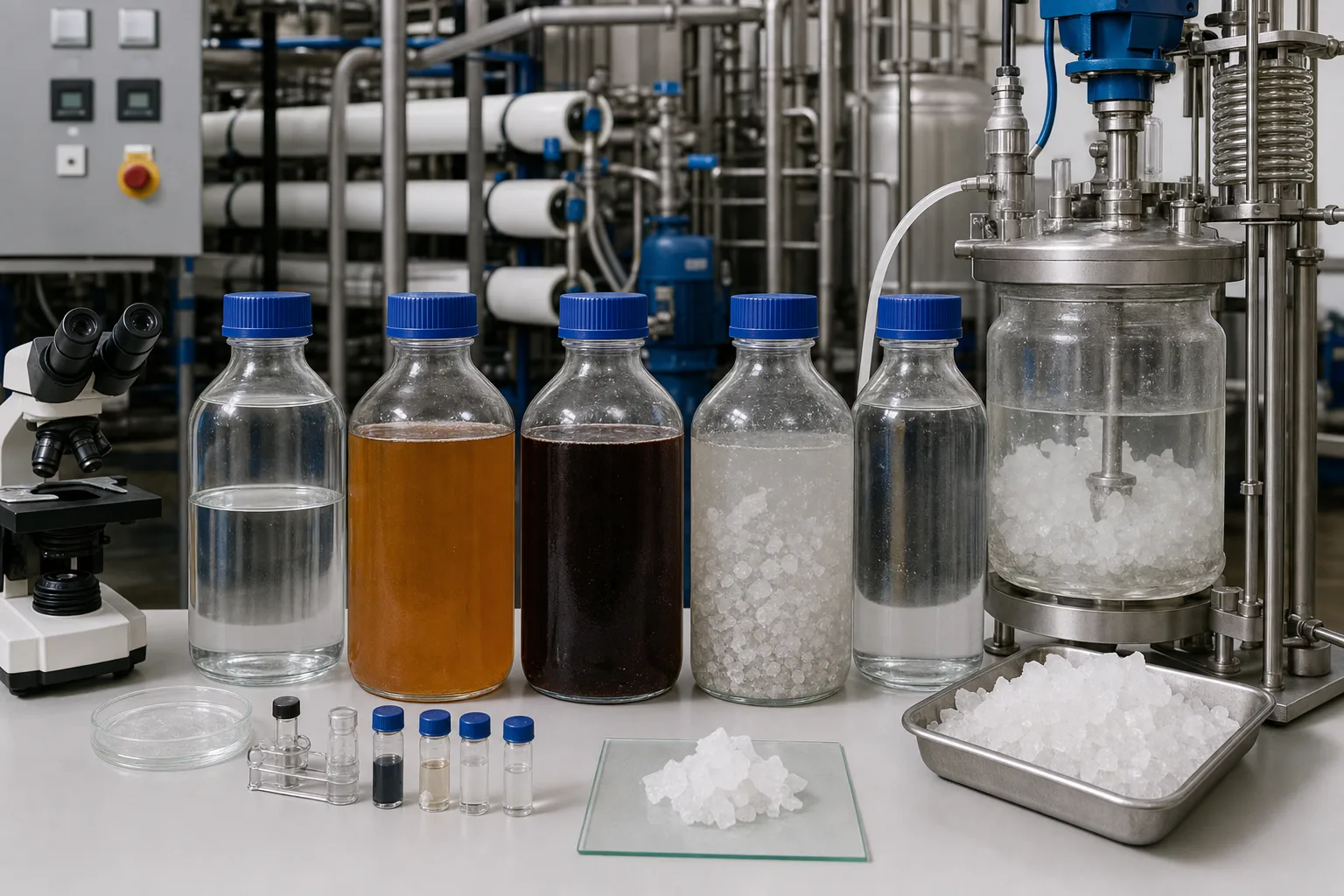

تكشف عينات المراحل أين يذهب الماء والملح والملوث المتبقي

عينات التغذية والمعالجة والمركز والسائل الأم والمقطر أمام مبلور مقلب.

تكشف عينات المراحل أين يذهب الماء والملح والملوث المتبقي：التغذية والماء المعالج مسبقاً、مركز الغشاء والعضويات المتراكمة、السائل الأم وحجم البلورات、عينة المقطر المكثف1234

ما الذي نميّزه؟

  1. 1التغذية والماء المعالج مسبقاً
  2. 2مركز الغشاء والعضويات المتراكمة
  3. 3السائل الأم وحجم البلورات
  4. 4عينة المقطر المكثف

خلاصة الصورة

صفاء الماء لا يعني زوال الملح؛ كل فصل ينقله إلى تيار أصغر أو طور صلب.

كيف نتحقق ميدانياً؟

خذ عينات من جانبي كل انقسام وافحص التدفق والأيونات والعضويات والمتطايرات وطور البلورة وحجمها والسائل المحمول.

3

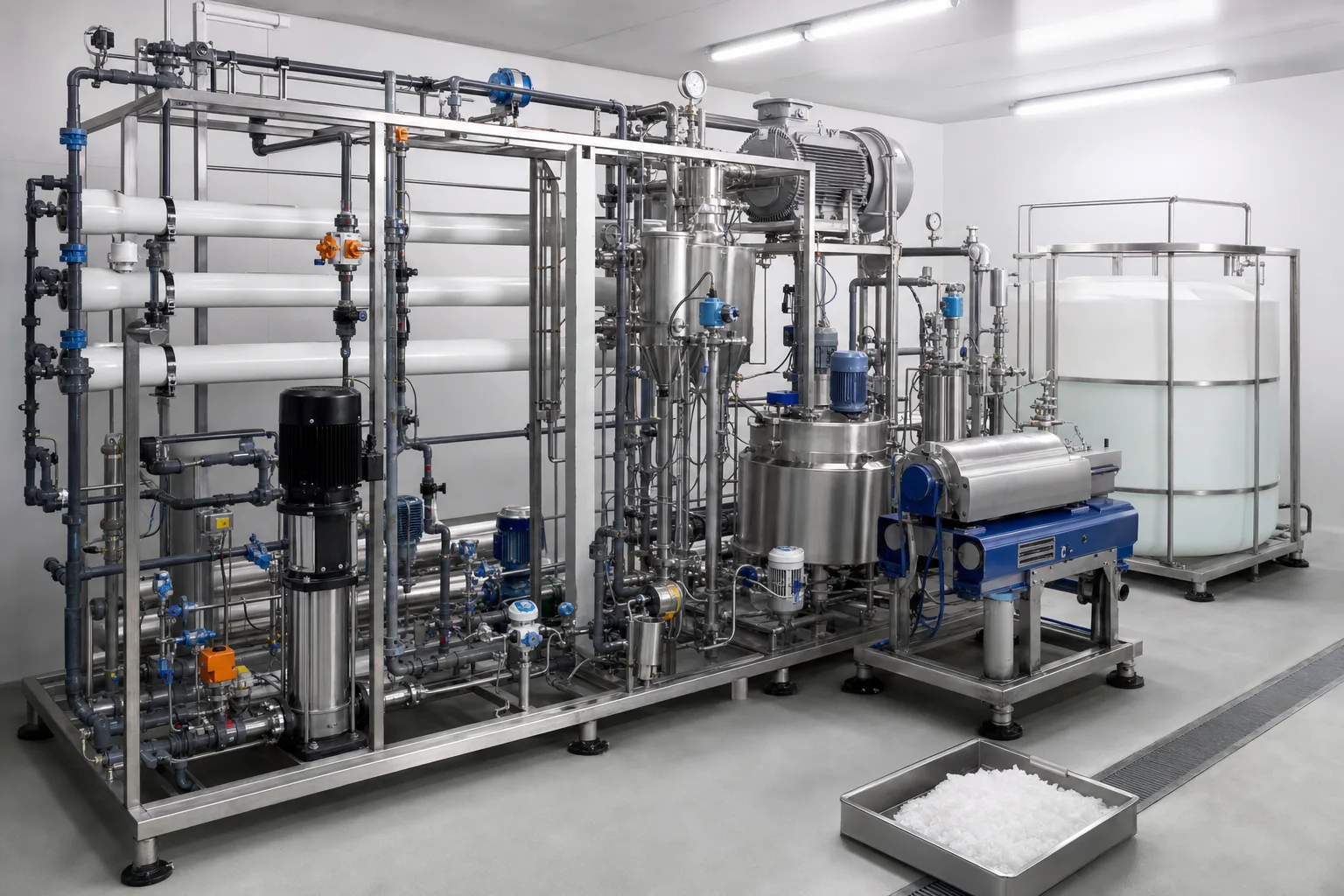

تربط منصة متكاملة الغشاء والمبخر والطرد المركزي وخزان الإعادة

الأغشية يساراً والدورة الحرارية وسطاً والطرد الأفقي يميناً والخزان خلفها.

تربط منصة متكاملة الغشاء والمبخر والطرد المركزي وخزان الإعادة：تقسيم النفاذ/المركز、دورة المبخر وفاصل البخار、طرد مركزي لمعلق البلورات、خزان الإعادة وصينية الملح1234

ما الذي نميّزه؟

  1. 1تقسيم النفاذ/المركز
  2. 2دورة المبخر وفاصل البخار
  3. 3طرد مركزي لمعلق البلورات
  4. 4خزان الإعادة وصينية الملح

خلاصة الصورة

الإرجاع يصنع مخزوناً؛ قد تتراكم الأنواع غير المتبلورة بلا نقطة نهاية معلنة.

كيف نتحقق ميدانياً؟

تتبع النفاذ والمركز والمقطر والسائل الأم والراشح وCIP واتجاه الأنواع المتراكمة.

4

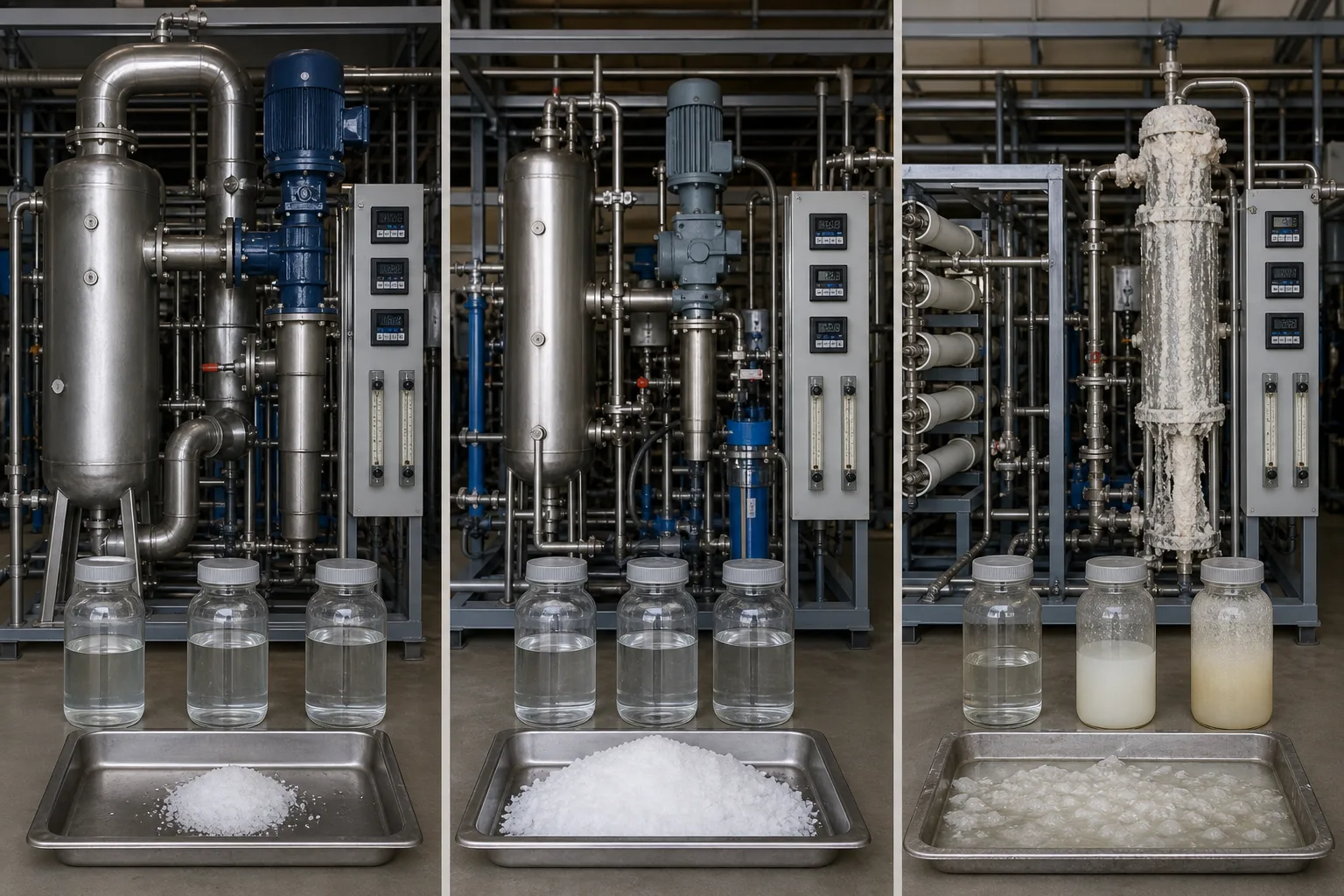

تميز ثلاث حالات بين سطح نظيف وتبلور مضبوط وقشور خارجة عن السيطرة

خط أساس نظيف ومعلق ببذور ووحدة مكسوة بالملح تبين الفرق بين الملح على البلورات والملح على المعدة.

تميز ثلاث حالات بين سطح نظيف وتبلور مضبوط وقشور خارجة عن السيطرة：سطح نظيف ودوران ثابت、نمو على البذور وسحب طبيعي、قشور وانسداد غير مضبوط、دليل المقطر–السائل–الملح1234

ما الذي نميّزه؟

  1. 1سطح نظيف ودوران ثابت
  2. 2نمو على البذور وسحب طبيعي
  3. 3قشور وانسداد غير مضبوط
  4. 4دليل المقطر–السائل–الملح

خلاصة الصورة

إنتاج الملح العالي ليس قشوراً عالية؛ يستهلك فرط التشبع المضبوط على البلورات المعلقة.

كيف نتحقق ميدانياً؟

راقب معامل انتقال الحرارة والفراغ والدوران وكثافة المعلق وحجم الجسيم والملح الجاف وطور الرواسب.

5

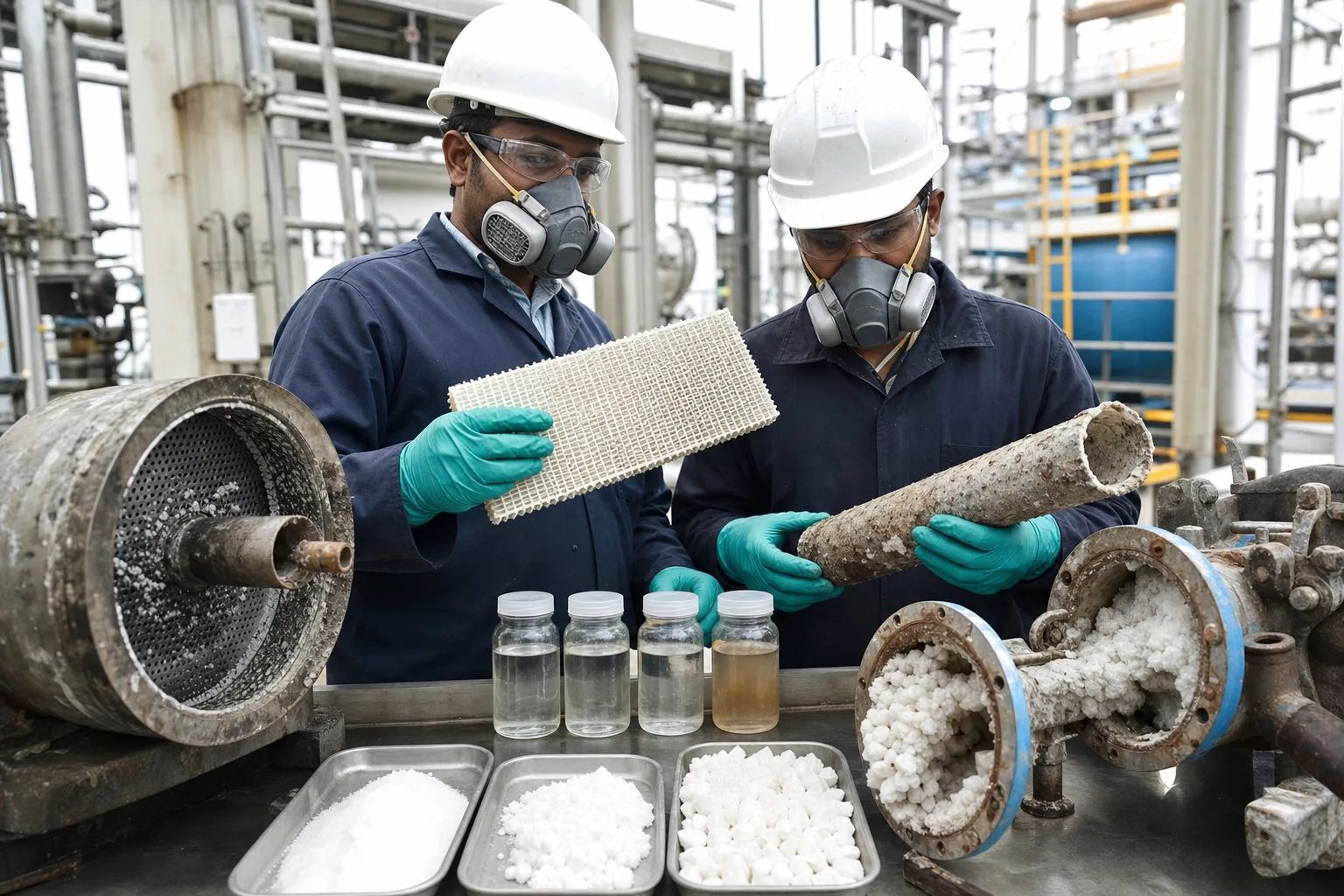

يجمع الفحص أدلة الداخل والأنبوب والسائل الأم والبلورات

تُقارن الأجزاء النظيفة بالأنابيب المتقشرة والمسار المسدود والعينات السائلة والصلبة.

يجمع الفحص أدلة الداخل والأنبوب والسائل الأم والبلورات：رواسب الحزمة/مزيل الضباب、داخل نظيف كمرجع、أنبوب متقشر وانسداد بلوري、عينات السائل الأم والصلب1234

ما الذي نميّزه؟

  1. 1رواسب الحزمة/مزيل الضباب
  2. 2داخل نظيف كمرجع
  3. 3أنبوب متقشر وانسداد بلوري
  4. 4عينات السائل الأم والصلب

خلاصة الصورة

قد تتزامن القشور الصلبة والانسداد البلوري وحمل القطرات وتلوث السائل العضوي لكنها تحتاج إصلاحات مختلفة.

كيف نتحقق ميدانياً؟

بعد التبريد والتفريغ وLOTO وضبط التعرض، احفظ عينات حسب الموقع واربطها بتاريخ التشغيل.

تسع خطوات من الصرف إلى ماء وصلب

يتغير الحجم والملوحة والطور والطاقة في كل خطوة.

  1. 1. فصل/موازنة

    تيارات المصدر → تغذية متوافقة

    ثبّت الحمل واعزل التفاعلي والمتطاير والمسبب للترسب.

  2. 2. معالجة مسبقة

    عسر/سيليكا/صلب/زيت/عضوي → رواسب

    احم الغشاء والمعدة الحرارية.

  3. 3. استرجاع غشائي

    تغذية → نفاذ + مركز

    استرجع الماء الأقل طاقة ضمن الحدود.

  4. 4. تكييف المركز

    محلول ملحي → pH/نزع غاز/رغوة/بذور

    اضبط التآكل والحمل والطور.

  5. 5. تبخير

    محلول + حرارة → بخار + سائل مشبع

    أزل ماء إضافياً وأعد الحرارة الكامنة.

  6. 6. تكثيف

    بخار → مقطر

    استرجع الماء واكشف القطرات والمتطاير.

  7. 7. تبلور

    سائل مشبع → بلورات + سائل أم

    نمِّ على البذور لا السطح.

  8. 8. فصل الصلب

    معلق → ملح رطب + راشح

    اضبط البذور والإرجاع والرطوبة.

  9. 9. إدارة النهايات

    ماء + صلب + بقايا → وجهة معلنة

    أفرج الماء وصنف الصلب واحسب CIP والغاز.

وظائف مستقلة عبر السلسلة

افصل المهمة والحد والدليل قبل التشخيص.

المسبق/الغشاء

الوظيفة
إزالة المحددات واسترجاع الماء وخفض الحمل الحراري.
الفشل
تلوث، قشور، أسموزي أو خلط غير متوافق.
الدليل
فيض/رفض معياري، DP، تشبع، تدفق وأيونات.

التبخير/فصل البخار

الوظيفة
إزالة الماء من الملح العالي وإنتاج المقطر.
الفشل
قشور، تآكل، رغوة، حمل قطرات أو ضاغط.
الدليل
انتقال حرارة، فراغ، kW وكيمياء المقطر.

التبلور/الدوران

الوظيفة
ضبط فرط التشبع والبذور والنمو والسحب.
الفشل
نوى دقيقة، دوران ضعيف أو طور خاطئ.
الدليل
كثافة، PSD، دوران، طور، ناتج ورواسب.

فصل الصلب/النهاية

الوظيفة
إزالة السائل وإخراج الصلب والماء المؤهل.
الفشل
ملح رطب ملوث، تراكم سائل أو CIP مخفي.
الدليل
كتلة جافة، رطوبة/نقاوة، مخزون وسجلات.

يجب إعلان حد ZLD وفترته؛ مياه المطر والصرف الصحي والتفريغ وCIP والمختبر ورشح الملح والسائل المنقول تُحسب أو تُستثنى بوضوح.

أربع مجموعات أدلة متزامنة

الماء والمخزون

التغذية والنفاذ والمركز والمقطر والمعلق ورطوبة الكعكة والمستويات وCIP.

الملح والطور

الأيونات والتشبع وكثافة السائل والملح الجاف والطور وPSD والرواسب.

الحرارة والكهرباء

البخار وقدرة MVR/MVC وΔT والفراغ والدوران وضخ الغشاء.

الجودة والتوافر

إفراج الماء والتشغيل والتنظيف ووجهة الصلب والامتثال.

شخّص بالماء–الملح–الحرارة–الصلب

الإشارة
الحمل الحراري يزيد والنفاذ يقل
الأرجح
غشاء/قشور/معالجة مسبقة
الخطوة
طبّع الأداء وأغلق ميزان المركز
الإشارة
الحرارة/kW تزيد والتبخير يقل
الأرجح
قشور انتقال/دوران/فراغ
الخطوة
افحص U والتدفق والرواسب والضاغط
الإشارة
دقائق/انسداد والملح لا يتوازن
الأرجح
فرط التشبع/البذور/السحب
الخطوة
قس الكثافة وPSD والطور وعدّل الدورة
الإشارة
موصلية/TOC/أمونيا المقطر ترتفع
الأرجح
قطرات/رغوة/مزيل ضباب/تطاير
الخطوة
افصل التحاليل وافحص المستوى والرغوة

أربعة أخطاء

ZLD يغلي كل الماء

تسترجع الأغشية الماء الأقل طاقة أولاً.

الملح الأبيض منتج

الطور والمعادن والعضويات والسائل تحدد ذلك.

أقصى استرجاع أفضل

الأسموزي والتشبع والتآكل والطاقة تضع حداً.

عدم وجود مصرف يكفي

المخزون والصلب الرطب وCIP والمكثف والنقل يجب حسابها.
