الأدلة المصورة · التطهير والأكسدة والملوثات الدقيقة
لماذا يمتص الكربون المنشط الروائح والملوثات الدقيقة؟
يركز الكربون المنشط مواد عضوية مختارة على سطح داخلي هائل؛ وتحدد بنية المسام وخواص المركب ومنافسة NOM والهيدروليكا والاختراق الأداء.
الإجابة المباشرة
الإجابة المباشرة
لا تختفي الملوثات داخل حبة سوداء. يعبر الجزيء المذاب الغشاء السائل حول الحبة ثم ينتشر عبر المسام الكبيرة والمتوسطة إلى الأسطح الداخلية، ولا سيما المسام الدقيقة، حيث تثبته قوى التشتت والتآثرات الكارهة للماء وπ والكهربائية أو الروابط الهيدروجينية. يختلف الفحم المصنوع من الفحم الحجري أو قشر جوز الهند أو الخشب أو الخث في توزيع المسام وكيمياء السطح؛ لذلك تتحكم أبعاد الجزيء وشكله وذوبانه وشحنته وتركيزه وpH والحرارة والزمن. تكون المادة العضوية الطبيعية NOM عادة أعلى كثيراً من الهدف الأثري فتنافسه وتحمل السرير مسبقاً أو تسد مداخل المسام. لذا لا يثبت زوال اللون أو الرائحة ضبط كل ملوث. في سرير GAC ثابت تتحرك منطقة انتقال الكتلة من المدخل إلى المخرج؛ يحمل الكربون خلفها ويبقى الذي أمامها أحدث. يبدأ الاختراق عندما تصل جبهة الهدف إلى المخرج. زمن التلامس بالسرير الفارغ EBCT = حجم الوسط/التدفق مؤشر تصميم لا زمن كل قطرة ولا سعة لا نهائية. يزيل الغسل العكسي المواد الصلبة ويستعيد الهيدروليكا، لكنه لا يجدد مواقع الامتزاز المشغولة؛ يلزم استبدال الكربون أو إعادة تنشيطه. وقد يصبح السرير الناضج كربوناً نشطاً حيوياً BAC، ويجب فصل دليل التحلل الحيوي عن الامتزاز.
أربعة شروط لمعالجة الهدف بالكربون
يثبت السرير الأسود وجود الوسط فقط، لا وصول الهدف إلى مسام مناسبة بزمن وسعة باقيين.
مطابقة المسام والسطح للجزيء
توفر المسام الدقيقة معظم المساحة والكبيرة/المتوسطة النقل. المسام غير المتاحة أو السطح غير الملائم يخفضان السعة.
تلامس وتوزيع هيدروليكي كافيان
يتحكم التدفق والعمق وحجم الحبة والحرارة والقنوات في الانتشار. تحقق من EBCT بتجريب ماء حقيقي أو RSSCT/اختراق.
حساب المنافسة والتحميل المسبق
تنافس NOM والمواد المصاحبة ونواتج الأكسدة وتسد المسام؛ تغير ماء المصدر قد يقصر العمر بشدة.
تعريف العمر باختراق الهدف
الصفاء والرائحة وفقد الضغط لا تغني عن تحليل الهدف. حدد التجديد بأسبق هدف ذي خطر.
يجمع مرشح GAC الكامل الامتزاز وحجز الجسيمات والغسل الدوري
السرير الأسود الأمامي يعمل، والخلية الوسطى تتمدد بغسل هواء-ماء، وتجمع القنوات ماء الغسل وتعزل الأدوات كل خلية.
11سرير GAC للامتزاز/الترشيح22سرير ممدد بغسل هواء-ماء33قنوات غسل وسحب منتظم44فقد ضغط وعينات وعزل الخليةما الذي نميّزه؟
- 1سرير GAC للامتزاز/الترشيح
- 2سرير ممدد بغسل هواء-ماء
- 3قنوات غسل وسحب منتظم
- 4فقد ضغط وعينات وعزل الخلية
خلاصة الصورة
يمتص GAC الذائبات ويحجز الصلب وقد ينمي نشاطاً حيوياً. يعيد الغسل الفراغات والتوزيع ولا يعيد السعة المستهلكة.
كيف نتحقق ميدانياً؟
تتبع التدفق والعمق وEBCT والهدف/NOM والضغط والغسل؛ تحقق من التمدد والعكارة وفقد الكربون/الناعم وماء ما بعد الغسل.

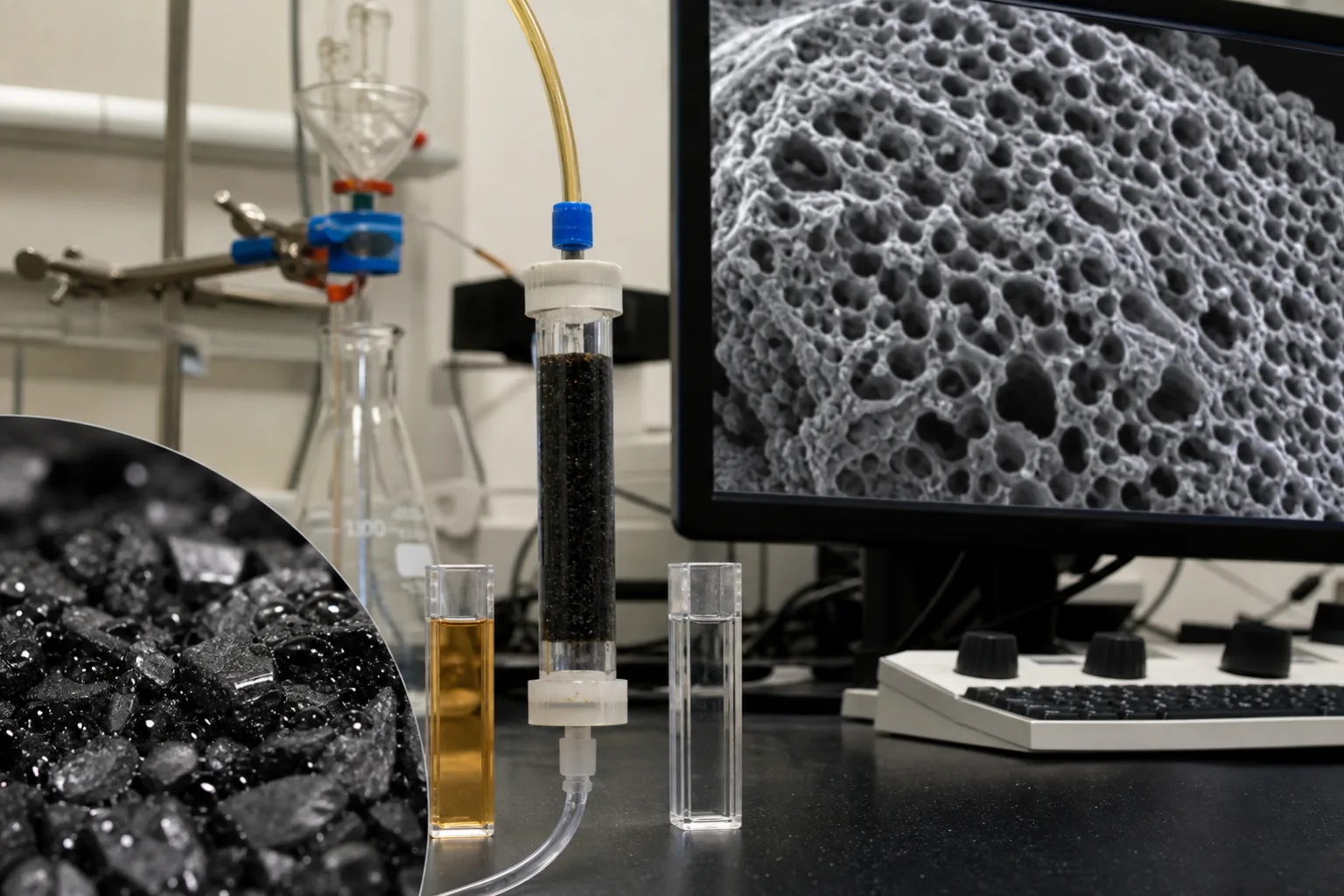

يربط عمود المختبر الحبة المرئية بالمسام الخفية والعينات
يعالج عمود صغير ماءً بجانب عينتي خام/معالجة؛ تظهر الحبات الرطبة والصورة المكبرة أن معظم المساحة داخلية.
11عمود GAC مختبري ثابت22عينتا خام ومعالجة33سطح حبة كربون مبللة44شبكة مسام داخلية متعددة الأحجامما الذي نميّزه؟
- 1عمود GAC مختبري ثابت
- 2عينتا خام ومعالجة
- 3سطح حبة كربون مبللة
- 4شبكة مسام داخلية متعددة الأحجام
خلاصة الصورة
ترى العين خارج الحبة، أما مساحة الامتزاز فداخلها. زوال اللون ليس قياس سعة؛ يلزم تحليل الهدف وتوازن كتلة.
كيف نتحقق ميدانياً؟
استخدم الماء نفسه للشواهد والمقارنات وقس الهدف وDOC/UV254 وpH والحرارة وكتلة/تحميل الكربون والتكرار وحد الكشف والخلفية.

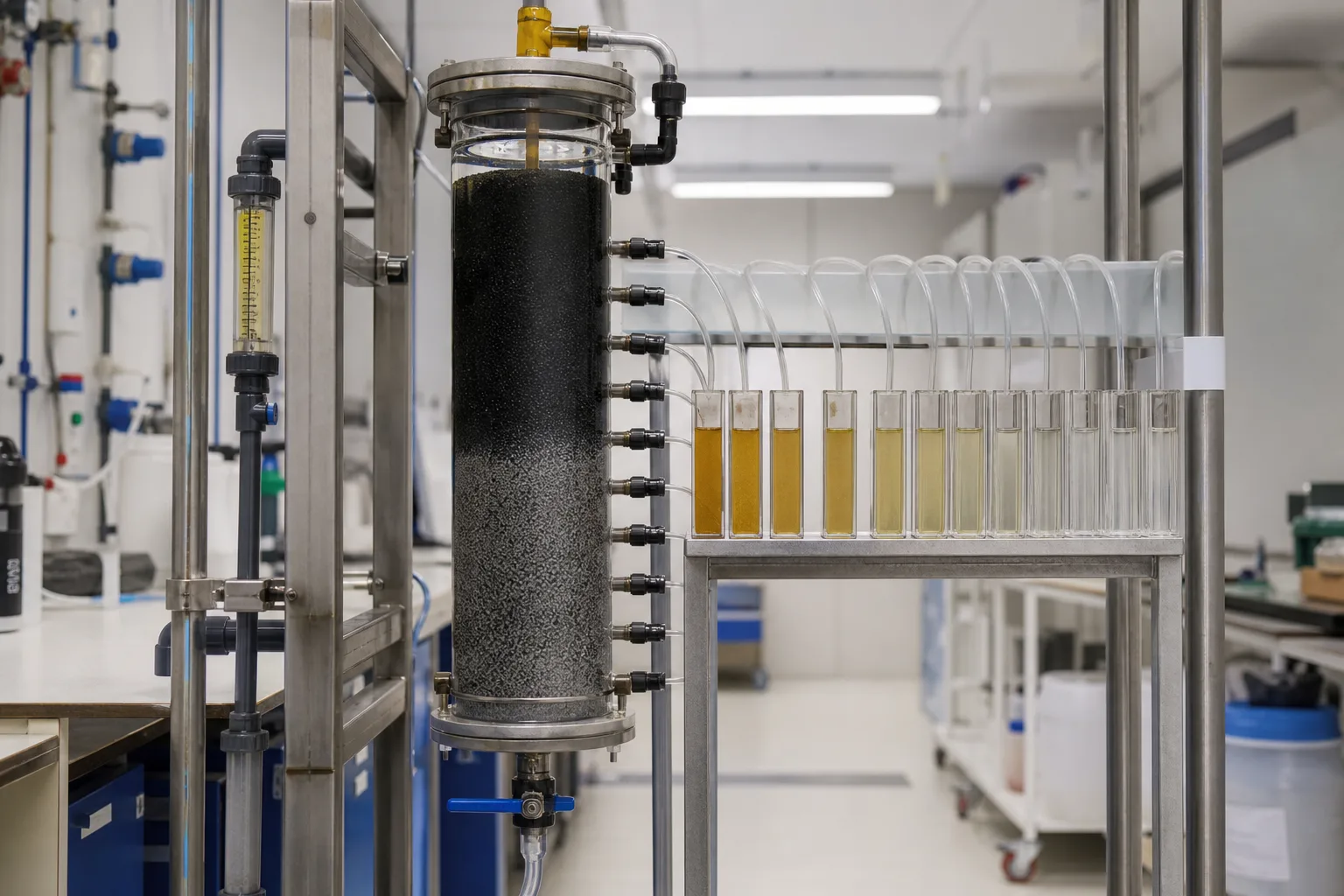

تكشف عينات العمق انتقال منطقة الكتلة نحو المخرج
للعمود الشفاف تدفق معاير ومنافذ بطول السرير؛ تبين العينات مقطع التركيز والاختراق القادم.
11مدخل ومقياس تدفق معاير22منطقة انتقال الكتلة/السرير33منافذ عينات بأعماق مختلفة44عينات العمق ومقطع الاختراقما الذي نميّزه؟
- 1مدخل ومقياس تدفق معاير
- 2منطقة انتقال الكتلة/السرير
- 3منافذ عينات بأعماق مختلفة
- 4عينات العمق ومقطع الاختراق
خلاصة الصورة
لا يتشبع السرير كله معاً. تقع المنطقة المحملة خلف الجبهة والكربون الأحدث أمامها؛ تنذر مقاطع العمق قبل اختراق المخرج.
كيف نتحقق ميدانياً؟
زامن عينات المدخل والعمق وارسم الزمن/أحجام السرير/التحميل. تتبع EBCT والضغط والحرارة وNOM وكرر الاتجاه.

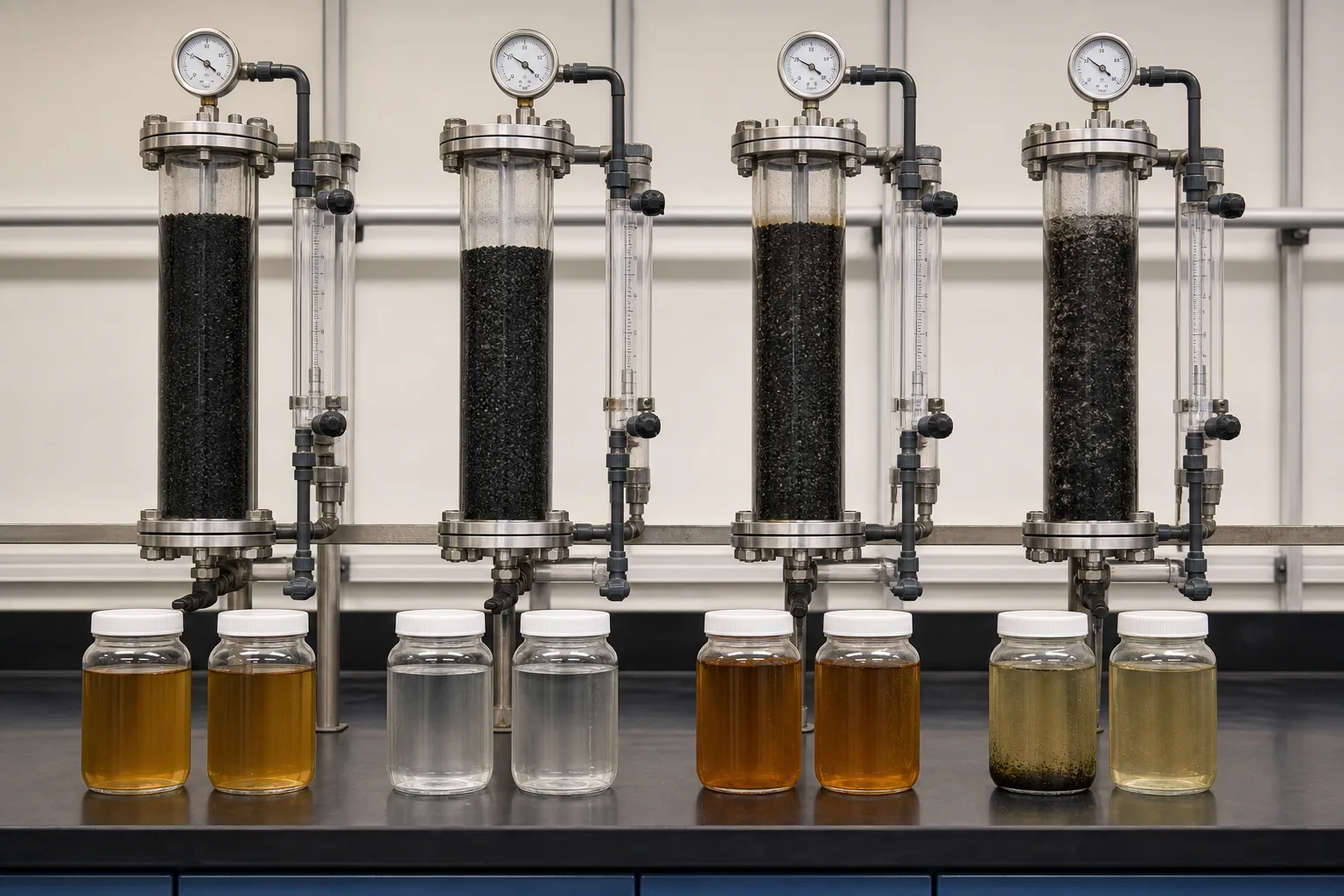

تفصل الأعمدة المتوازية الوسط الجديد وفقد السعة ومنافسة NOM والقصر
تمثل أربعة أعمدة بعدادات مستقلة تلامساً كافياً وكربوناً محملاً ومنافسة وقنوات/EBCT قصيراً أو فقد الناعم.
11كربون جديد/EBCT كافٍ22سرير محمل/اختراق الهدف33منافسة NOM/نفاد مبكر44قنوات أو EBCT قصير أو فقد ناعمما الذي نميّزه؟
- 1كربون جديد/EBCT كافٍ
- 2سرير محمل/اختراق الهدف
- 3منافسة NOM/نفاد مبكر
- 4قنوات أو EBCT قصير أو فقد ناعم
خلاصة الصورة
هذه شروط اختبار مضبوطة لا تشخيص باللون. يحدث نفاد السعة بضغط ثابت، وقد تسبب القنوات تسرباً مبكراً مع بقاء سعة موضعية.
كيف نتحقق ميدانياً؟
ثبت ماء التغذية وعاير التدفق؛ قارن الهدف وDOC والضغط والارتفاع/الكتلة والناعم، واستخدم متتبعاً أو عينات عمق.

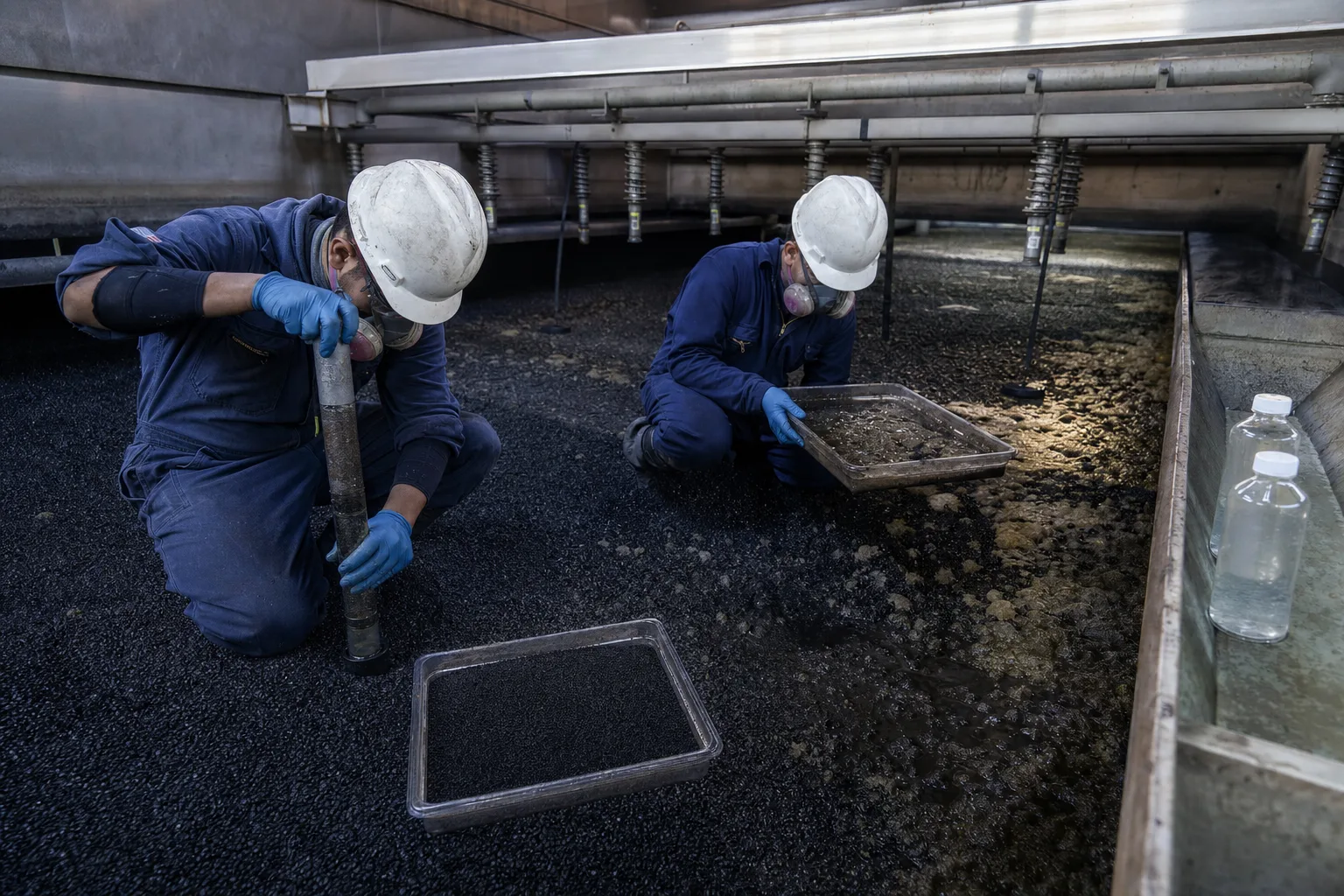

تميز لباب السرير التحميل المنتظم من الترسب والنشاط والعيب
يأخذ الفنيون لباباً عمقياً من خلية معزولة؛ يقابل السطح الأسود المنتظم بقعة ترسب/نشاط، وتحفظ الصواني عينات الماء والكربون.
11لباب سرير موزع بالعمق22سرير GAC أسود منتظم33منطقة ترسب/نشاط غير طبيعي44فوهات غسل وعينات ماء وكربونما الذي نميّزه؟
- 1لباب سرير موزع بالعمق
- 2سرير GAC أسود منتظم
- 3منطقة ترسب/نشاط غير طبيعي
- 4فوهات غسل وعينات ماء وكربون
خلاصة الصورة
السواد لا يثبت السعة الباقية، والترسب لا يعني تلقائياً فشل الامتزاز. تربط اللباب العمق والبلى والسعة والبيولوجيا بالهيدروليكا والماء.
كيف نتحقق ميدانياً؟
اتبع العزل والتهوية وإجراءات الحيز المحصور؛ سجل الموقع/العمق وافحص الارتفاع والحجم/البلى والترسب والسعة والنشاط مقابل التاريخ.
ست خطوات من الجزيء المذاب إلى الاختراق
السعة وسرعة النقل مختلفتان؛ كلتاهما تشكلان أداء السرير.
1 دخول السرير
هدف + NOM → ماء الفراغ
حمل الجزيئات إلى الحبات.
2 عبور الغشاء
الماء → طبقة حد الحبة
تجاوز مقاومة النقل الخارجي.
3 انتشار داخلي
مسام كبيرة/متوسطة → دقيقة
بلوغ السطح الداخلي.
4 امتزاز
جزيء ↔ سطح الكربون
تركيز الهدف على الواجهة.
5 حركة الجبهة
محمل → انتقال → جديد
استعمال العمق وتتبع النفاد.
6 اختراق وتجديد
ارتفاع المخرج → استبدال/تنشيط
استعادة السعة قبل الفشل.
أربعة أجزاء وظيفية لنظام GAC
تحتاج المادة والهيدروليكا والامتزاز/الأحياء والتجديد إلى أدلة منفصلة.
وسط الكربون
- الدور
- مسام وسطح ملائمان للهدف
- الخلل
- كربون خاطئ أو بلى/ناعم أو تحميل/سد
- الدليل
- مصدر/حجم/مسام واختبار عمود وكتلة وسعة باقية
هيدروليكا السرير
- الدور
- عمق وEBCT وتوزيع منتظم
- الخلل
- قنوات أو فقد أو قصر أو ضغط/غسل
- الدليل
- تدفق/عمق/EBCT وضغط ومتتبع وعينات وتمدد/ناعم
امتزاز/BAC
- الدور
- امتزاز وتحلل حيوي عند إثباته
- الخلل
- منافسة أو اختراق أو أحياء ضعيفة/منفلتة
- الدليل
- هدف/DOC واختراق وأكسجين/أحياء وقيود تطهير
رصد وتجديد
- الدور
- تشغيل الغسل/الإصلاح/الاستبدال
- الخلل
- مؤشر بديل يخفي اختراق مركب
- الدليل
- أهداف الخطر وأحجام/عمر واتجاه واختبار وسجلات
اختر GAC وموعد التجديد وفق المصدر والأهداف وحدودها وNOM وتجريب/RSSCT أو تاريخ موثوق. يضاف PAC ثم يزال مع الصلب؛ لا تحول جرعته مباشرة إلى عمر سرير GAC.
زامن ثلاث مجموعات بيانات
السرير والهيدروليكا
تدفق الخلية وحجم/عمق الكربون وEBCT والضغط والصمامات والغسل/التمدد وفقد الكربون والمتتبع.
المنافسة والاختراق
الأهداف وNOM/DOC/UV254 وpH والحرارة والعكارة والأكسدة السابقة؛ عينات مدخل وعمق ومخرج معاً.
العمر والسعة والمصير
أحجام السرير والتحميل والسعة/الحجم/الأحياء الباقية ودفعة التجديد/الاستبدال ومصير المستهلك والكلفة.
افصل فقد السعة عن خلل الهيدروليكا
- الإشارة
- اختراق تدريجي وتدفق/ضغط ثابتان وجبهة تهبط
- السبب المرجح
- استهلاك طبيعي للسعة بالهدف/NOM
- الخطوة
- راجع التحميل والأحجام وجدّد قبل الحد وتحقق من السعة الباقية
- الإشارة
- الضغط يرتفع والهدف مضبوط والغسل يعيد الضغط
- السبب المرجح
- مواد صلبة/ترسب حيوي
- الخطوة
- افحص الصلب والتمدد والتصريف؛ لا تسم استعادة الضغط تجديداً
- الإشارة
- تسرب مفاجئ وضغط منخفض/متذبذب وعينات عمق غير متساوية
- السبب المرجح
- قنوات أو فقد سرير أو توزيع أو EBCT أقل
- الخطوة
- تحقق من التدفق/الصمامات/الارتفاع/الناعم والمتتبع والعينات ثم أصلح
- الإشارة
- TOC/الرائحة جيدان وهدف متحرك يرتفع أولاً
- السبب المرجح
- انتقائية مركب يخفيها المؤشر
- الخطوة
- اضبط على أسبق هدف خطر وأعد تقييم الكربون والسرير المتسلسل والرصد
أربعة مفاهيم خاطئة
الأسود أو الأكثر يعني امتزازاً أفضل
المظهر لا يبين المسام المتاحة أو الكيمياء أو السعة الباقية.
الغسل يجدد الكربون المشبع
يزيل الصلب ويعيد الهيدروليكا لا معظم المواقع المشغولة.
زوال الرائحة أو TOC يثبت أمان الجميع
تخترق المركبات بترتيب مختلف؛ يلزم قياس أهداف الخطر.
كل GAC برقم يود متقارب متبادل
المسام والمصدر والكيمياء والحجم والمتانة تغير السرعة والسعة.
